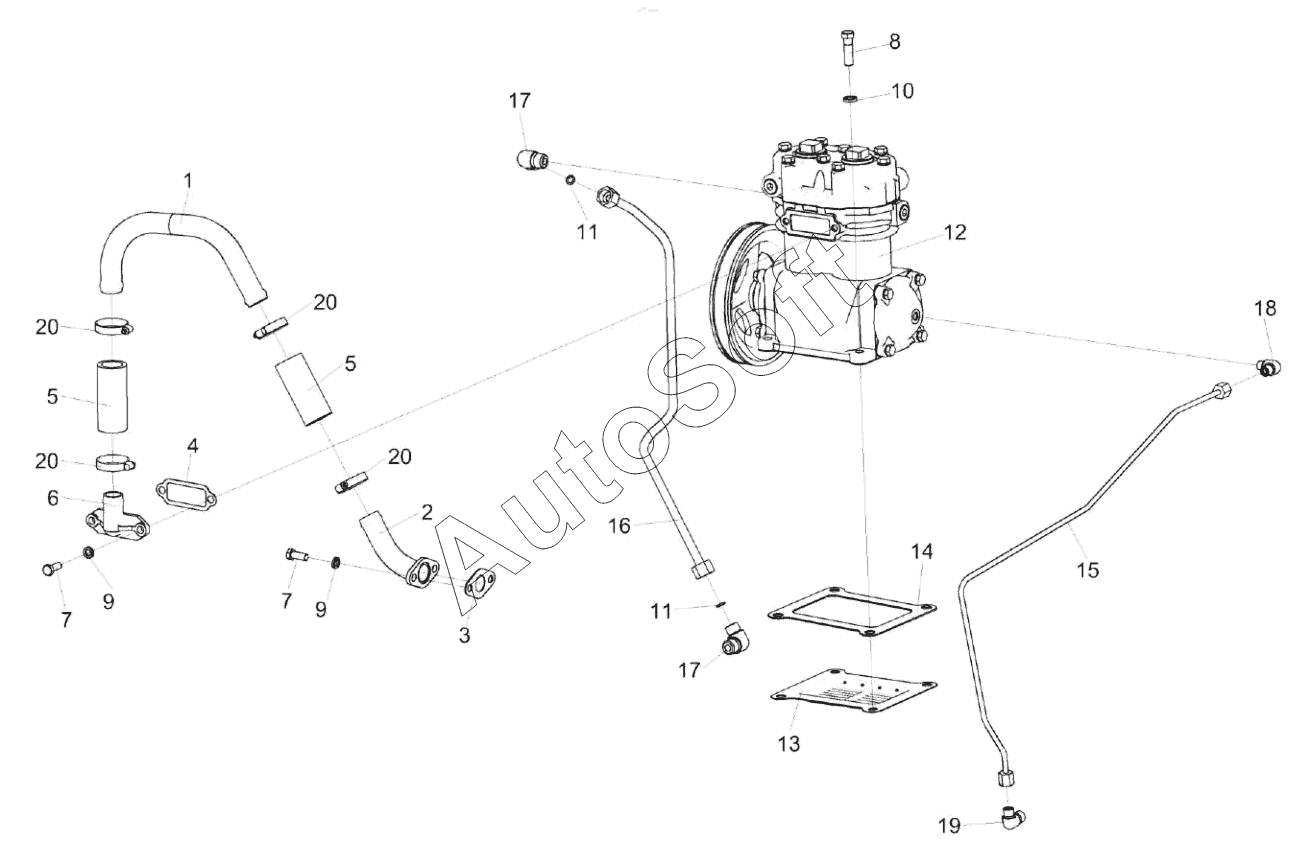

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Установка пневмокомпрессора КЗК-812С-3-0106900-01
10
20
20
20
20
19
18
17
17
16
15
14
13
12
11
11
КЗК-812С-3-0106900-01
КЗК-812С-3-0106900-01
9
9
8
7
7
6
5
5
4
3
2
1
КЗК-3219-0106400
КЗК-3219-0106400
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-3219-0106400 | К***0 | Установка компрессора | |
| КЗК-812С-3-0106900-01 | К***1 | Установка пневмокомпрессора | |
| 1 | К***0 | Труба | |
| 2 | К***0 | Патрубок | |
| 3 | К***1 | Прокладка | |
| 4 | У***9 | Прокладка | |
| 5 | У***3 | Рукав | |
| 6 | 2***5 | Патрубок подвода воздуха к компрессору | |
| 7 | Б***6 | Болт М8-6eх20-7796 | |
| 8 | Б***6 | Болт | |
| 9 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 10 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 11 | К***3 | Кольцо | |
| 12 | 5***5 | Компрессор | |
| 13 | 5***5 | Крышка предохранительная | |
| 14 | 5***3 | Прокладка | |
| 15 | 6***2 | Трубка подвода масла | |
| 16 | 5***0 | Трубка со шлангом | |
| 17 | 3***1 | Угольник | |
| 18 | 3***7 | Угольник | |
| 19 | 4***6 | Угольник | |
| 20 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
