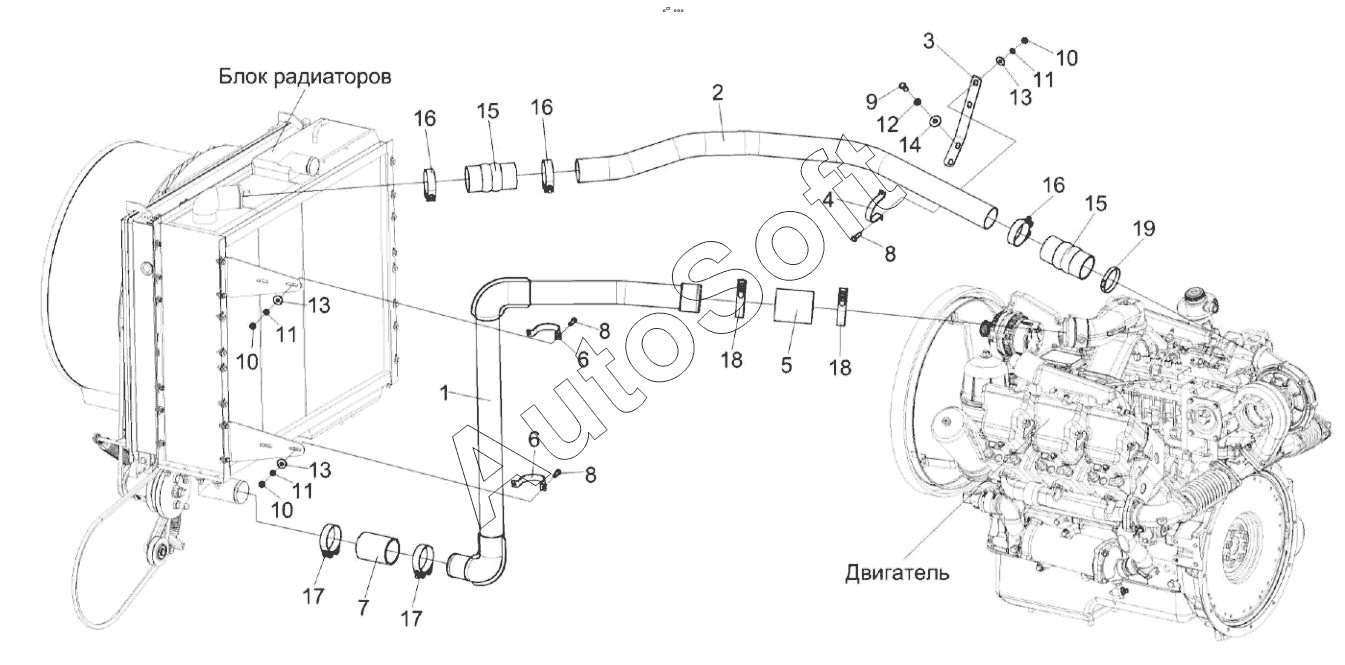

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Установка труб КЗК-812С-3-0106100 (лист 2)
1
2
3
4
5
6
6
7
8
8
8
9
10
10
10
11
11
11
12
13
13
13
14
15
15
16
16
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812С-3-0106100 | К***0 | Установка труб | |
| 1 | К***А | Труба | |
| 2 | К***0 | Труба | |
| 3 | К***2 | Кронштейн | |
| 4 | К***3 | Хомут | |
| 5 | T***0 | Патрубок | |
| 6 | К***6 | Хомут | |
| 7 | Р***1 | Рукав | |
| 8 | Б***6 | Болт М8-6eх25-7796 | |
| 9 | Б***6 | Болт М8-6eх30-7796 | |
| 10 | Г***5 | Гайка М8-6G-5915 | |
| 11 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 12 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 13 | Ш***8 | Шайба | |
| 14 | Ш***8 | Шайба | |
| 15 | T***0 | Патрубок | |
| 16 | Х***2 | Хомут без компенсатора | |
| 17 | Х***2 | Хомут без компенсатора | |
| 18 | Х***2 | Хомут без компенсатора | |
| 19 | Х***2 | Хомут червячный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
