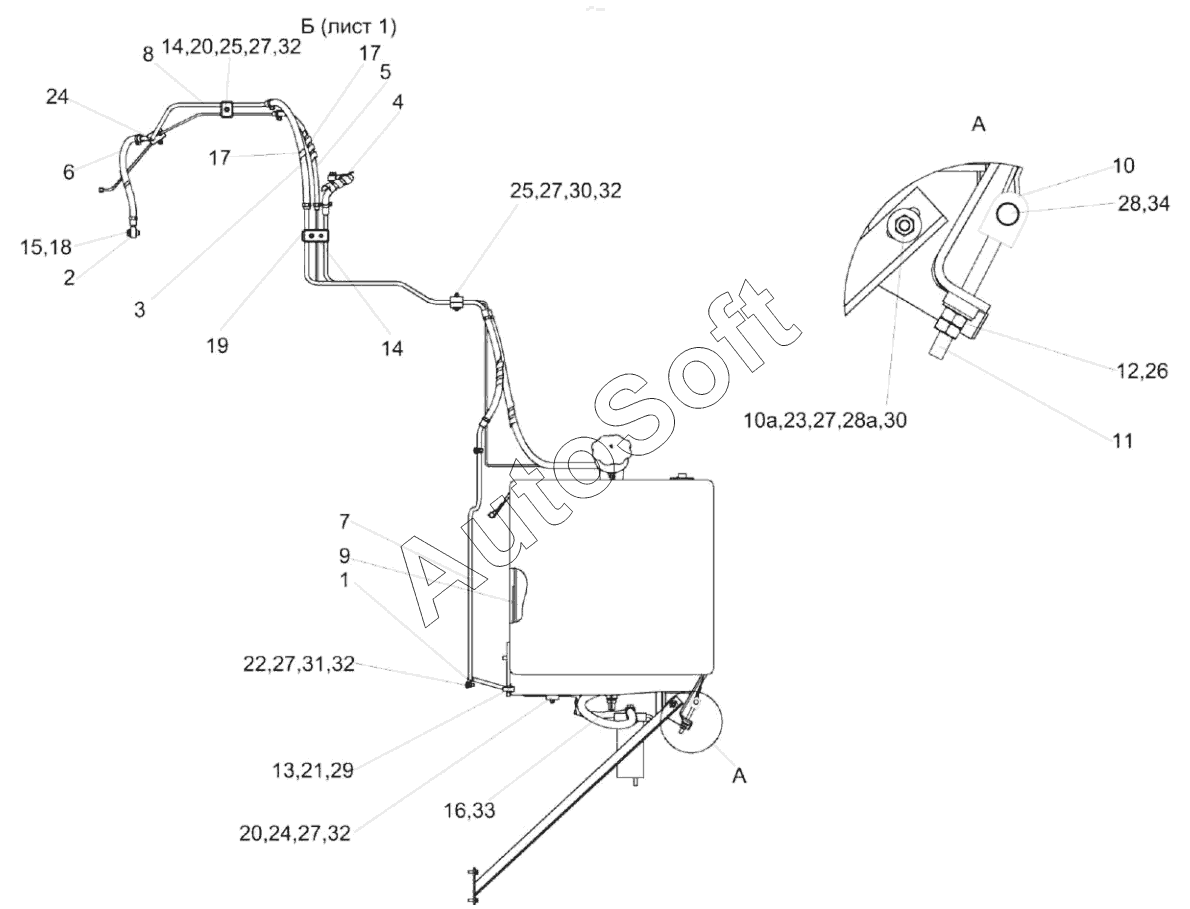

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Установка топливного оборудования КЗК-8К-0126000 (лист 2)
1
2
3
4
5
6
7
8
9
10
10а
11
12
13
14
14
15
16
17
17
18
19
20
20
21
22
23
24
24
25
25
26
27
27
27
27
27
28
28а
29
30
30
31
32
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8К-0126000 | К***0 | Установка топливного оборудования | |
| 1 | К***5 | Хомут | |
| 10 | К***А | Кронштейн | |
| 10а | К***2 | Кронштейн | |
| 11 | К***5 | Болт | |
| 12 | К***6 | Шайба | |
| 13 | К***2 | Шайба | |
| 14 | К***1 | Прокладка | |
| 15 | К***А | Болт специальный | |
| 16 | М***2 | Штуцер | |
| 17 | К***5 | Оплетка | |
| 18 | У***1 | Шайба | |
| 19 | У***А | Брус | |
| 2 | У***0 | Штуцер | |
| 20 | У***А | Брус | |
| 21 | Б***6 | Болт М12-6eх30-7796 | |
| 22 | Б***2 | Болт | |
| 23 | Б***6 | Болт М8-6eх30-7796 | |
| 24 | Б***2 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | О***0 | Ось | |
| 28а | Ш***2 | Шайба 8Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 3 | К***3 | Рукав | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба C.10.01-11371 | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***2 | Шарик | |
| 34 | Ш***7 | Шплинт 3,2х18-397 | |
| 4 | К***5 | Рукав | |
| 5 | К***1 | Рукав | |
| 6 | К***3 | Рукав 12х20-10362 | |
| 7 | К***1 | Топливопровод заборный | |
| 8 | К***5 | Топливопровод заборный | |
| 9 | К***7 | Прокладка |
