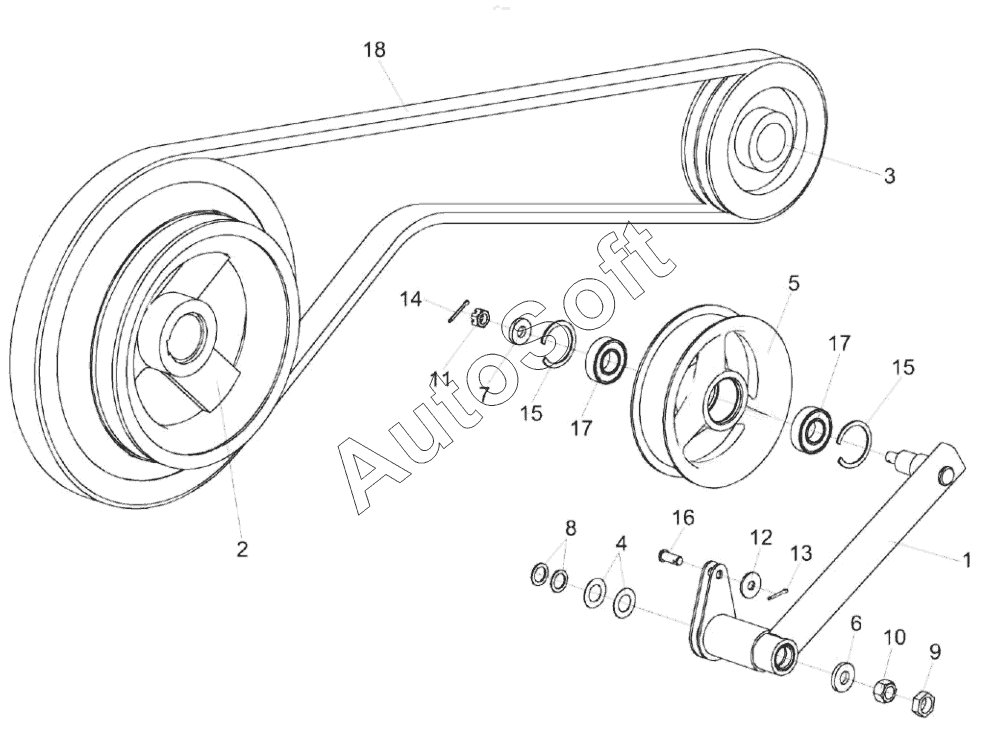

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Установка рычага КЗК-12-0202820
9
18
18
17
17
16
15
15
14
13
12
11
10
КЗК-8А-0202000-04
8
7
6
5
4
3
2
1
КЗК-12-0202820
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0202820 | К***0 | Рычаг | |
| КЗК-8А-0202000-04 | К***4 | Очистка | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Шкив | |
| 3 | К***А | Шкив | |
| 4 | К***6 | Прокладка | |
| 5 | К***2 | Ролик | |
| 6 | К***3 | Шайба | |
| 7 | П***А | Шайба | |
| 8 | П***1 | Шайба | |
| 9 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 10 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 11 | Г***9 | Гайка М12-6G-5919 | |
| 12 | Ш***8 | Шайба | |
| 13 | Ш***7 | Шплинт 3,2х20-397 | |
| 14 | Ш***7 | Шплинт 3,2х25-397 | |
| 15 | К***3 | Кольцо | |
| 16 | О***0 | Ось | |
| 17 | П***2 | Подшипник 180205-8882 | |
| 18 | Р***a | Ремень | |
| 18 | Р***7 | Ремень |
