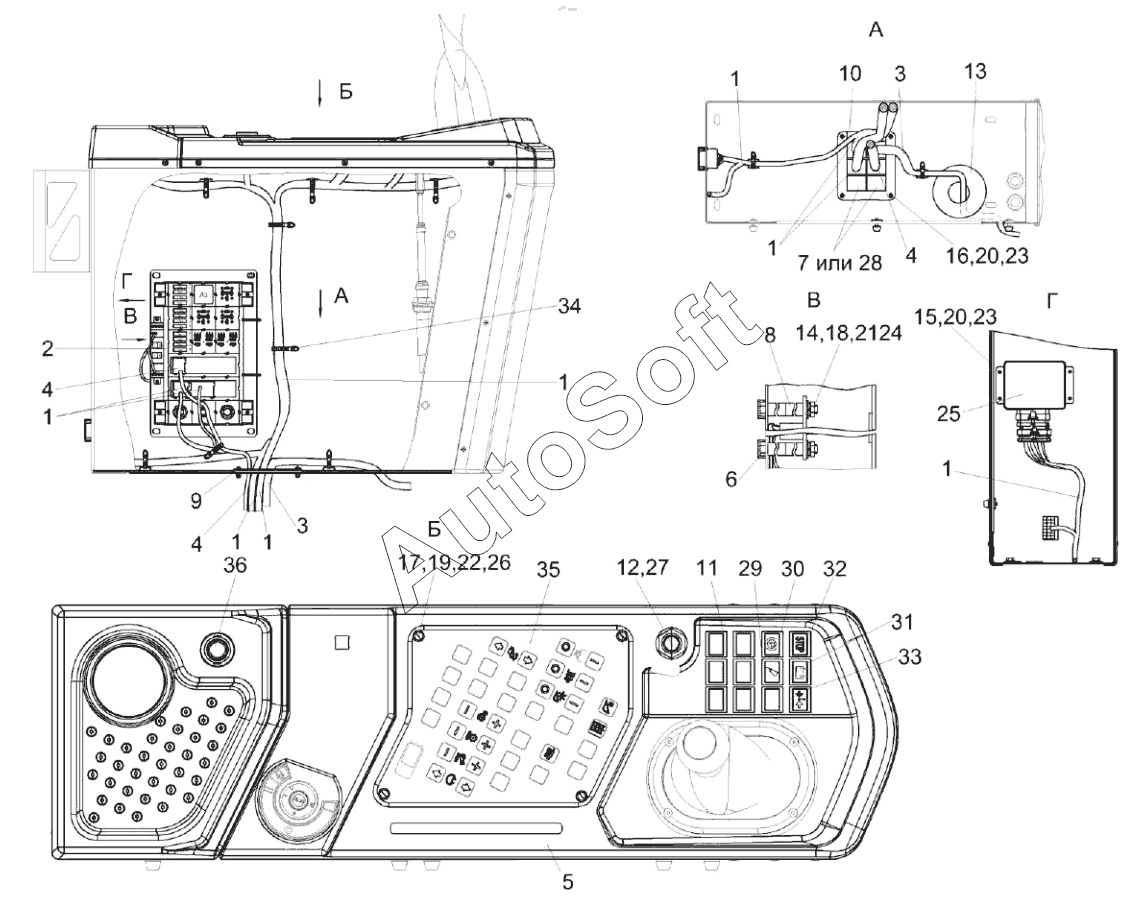

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Установка электрооборудования пульта управления КЗК-8М-0725000
КЗК-8М-0725000
1
1
1
1
1
1
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8М-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Блок реле | |
| 3 | К***0 | Жгут панели оператора | |
| 4 | К***0 | Жгут управления доворотом | |
| 5 | К***2 | Установка панели | |
| 6 | А***1 | Колпачок | |
| 7 | К***2 | Заглушка | |
| 8 | К***6 | Труба | |
| 9 | К***4 | Прокладка | |
| 10 | К***4 | Кронштейн | |
| 11 | К***2 | Заглушка | |
| 12 | У***3 | Гайка | |
| 13 | У***3 | Втулка | |
| 14 | Б***6 | Болт | |
| 15 | В***3 | Винт | |
| 16 | В***3 | Винт | |
| 17 | Г***7 | Гайка М4-6G-5927 | |
| 18 | Г***6 | Гайка | |
| 19 | Ш***2 | Шайба 4 65Г – 6402 | |
| 20 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Ш***1 | Шайба | |
| 23 | Ш***1 | Шайба C.6.01-11371 | |
| 24 | Ш***1 | Шайба | |
| 25 | А***5 | Адаптер рукоятки управления зерноуборочного комбайна | |
| 26 | М***1 | Винт | |
| 27 | В***3 | Выключатель | |
| 28 | 9***5 | Заглушка | |
| 29 | 2***3 | Лампа контрольная | |
| 30 | 2***5 | Лампа контрольная | |
| 31 | 2***7 | Лампа контрольная | |
| 32 | 2***8 | Лампа контрольная | |
| 33 | 2***6 | Лампа контрольная | |
| 34 | Л***я | Лента стяжная зубчатая | |
| 35 | А***9 | Пульт управления комбайна КЗС-1218А-1 | |
| 36 | 3***5 | Розетка бортовой сети |
