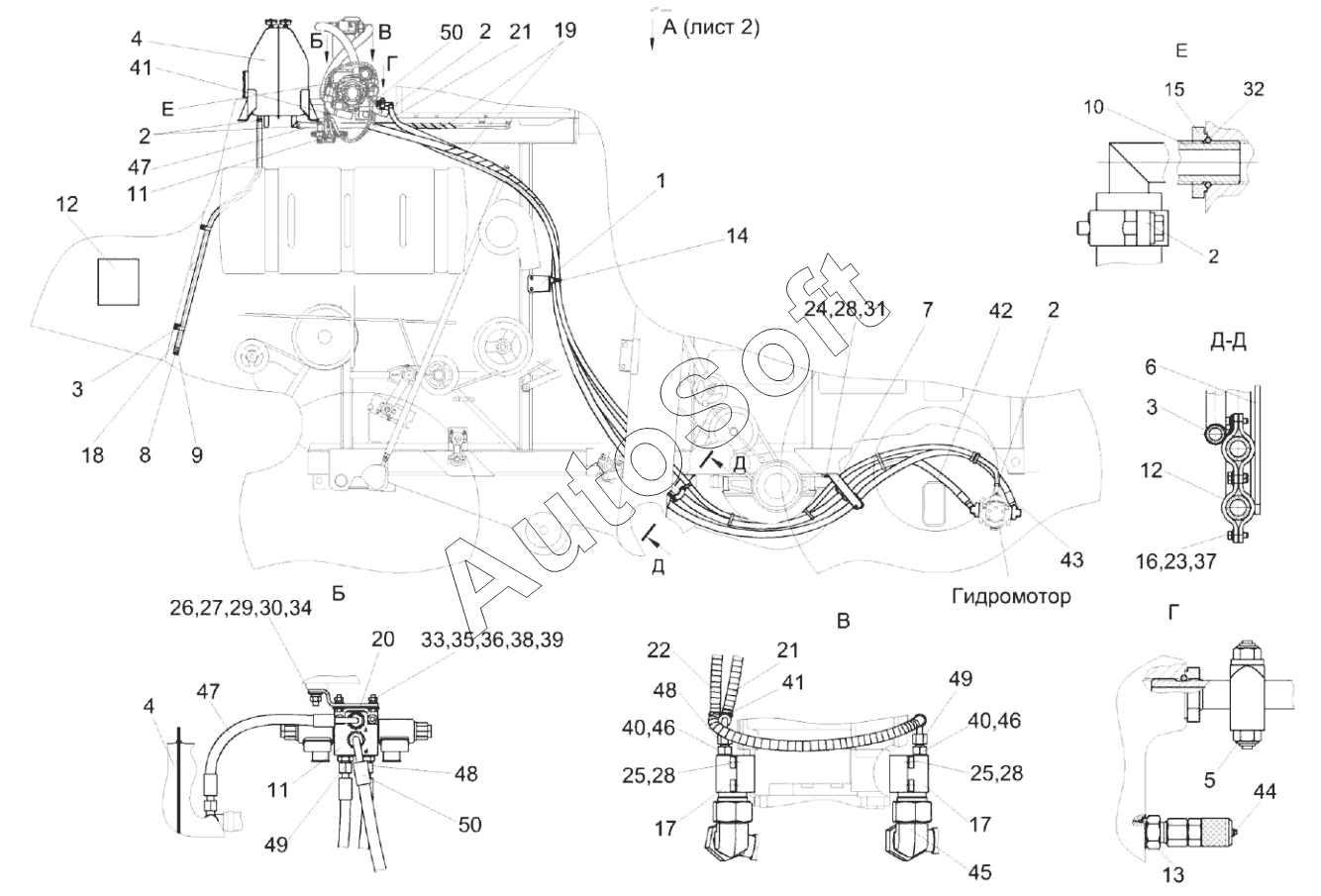

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Гидросистема привода ходовой части КЗК-8А-0601000-01 (лист 1)
38
26
27
28
28
28
29
30
31
32
33
34
35
36
37
25
25
39
40
40
41
41
42
43
44
45
46
46
47
47
48
48
49
49
50
50
13
1
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
КЗК-8А-0601000-01
КЗК-8А-0601000-01
КЗК-8А-0601000-01
КЗК-8А-0601000-01
14
15
16
17
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-0601000-01 | К***1 | Гидросистема привода ходовой части комбайна КЗС-8А | |
| 1 | К***0 | Кронштейн | |
| 2 | А***0 | Хомут | |
| 3 | К***5 | Хомут | |
| 4 | К***1 | Бак масляный | |
| 5 | К***0 | Тройник | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | У***0 | Пробка | |
| 9 | У***0 | Хомут стяжной | |
| 10 | У***А | Угольник ввертный | |
| 11 | У***1 | Гидроблок доворота вала мотора ГСТ | |
| 12 | К***1 | Табличка | |
| 13 | К***7 | Штуцер | |
| 14 | К***9 | Прижим | |
| 15 | К***2 | Контргайка | |
| 16 | К***1 | Шайба | |
| 17 | К***1 | Фланец | |
| 18 | Р***8 | Рукав | |
| 19 | О***8 | Оплетка | |
| 20 | К***8 | Кронштейн | |
| 21 | О***8 | Оплетка | |
| 22 | О***3 | Оплетка | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт | |
| 25 | В***8 | Винт | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 29 | Ш***1 | Шайба | |
| 30 | Ш***1 | Шайба C.10.01-11371 | |
| 31 | Ш***1 | Шайба C.12.01-11371 | |
| 32 | К***3 | Кольцо 019-023-25-2-2-18829/9833 | |
| 33 | Б***8 | Болт М6-6eх20-7798 | |
| 34 | Б***2 | Болт | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***1 | Шайба C.6.01-11371 | |
| 40 | К***3 | Кольцо | |
| 41 | 2***2 | Лента стяжная | |
| 42 | Р***° | Рукав высокого давления | |
| 43 | Р***° | Рукав высокого давления | |
| 44 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 45 | E***F | Угольник | |
| 46 | Д***1 | Дроссель с обратным клапаном | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***° | Рукав высокого давления | |
| 49 | Р***° | Рукав высокого давления | |
| 50 | Р***° | Рукав высокого давления |
