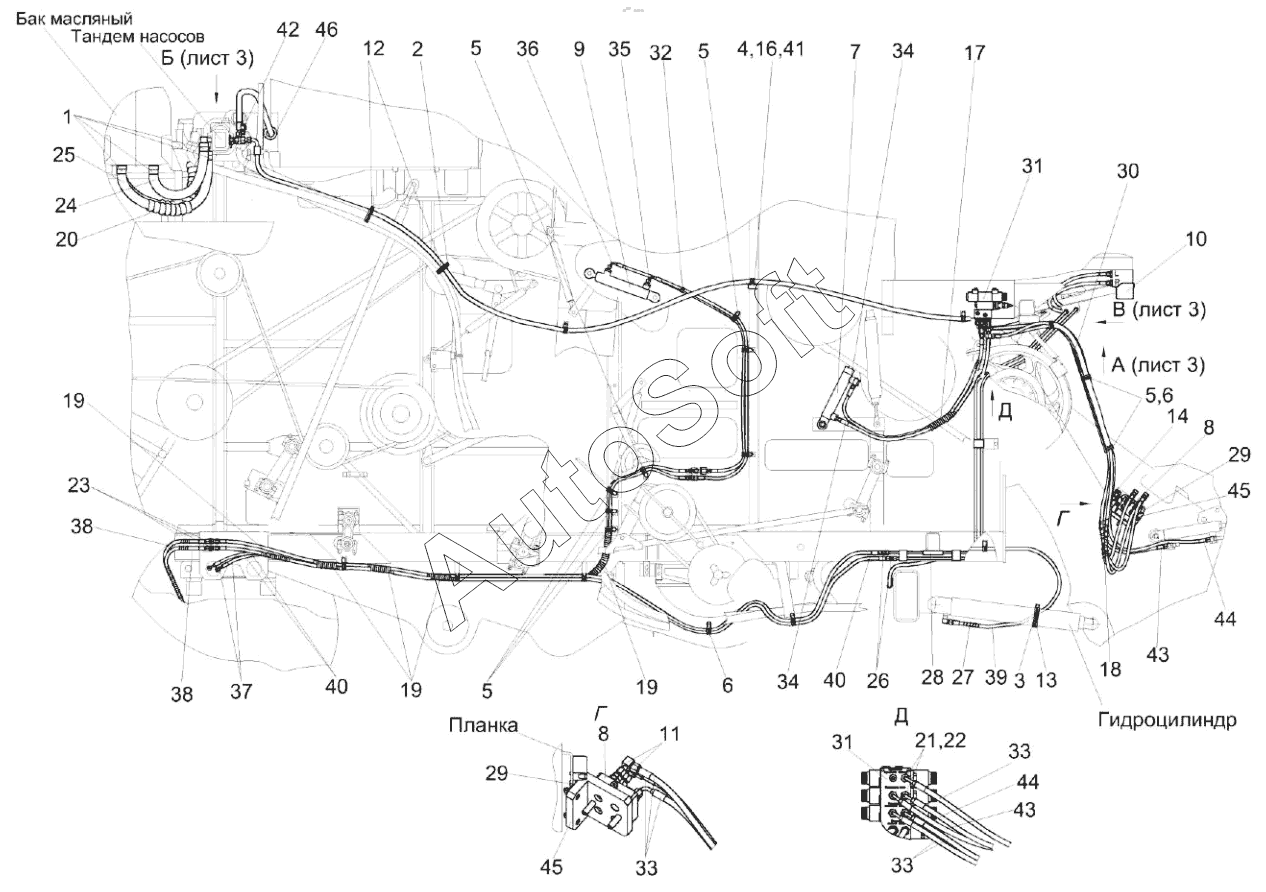

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000-03 (лист 1)
КЗК-8А-2-0602000-03
1
2
3
4
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
33
33
34
34
35
36
37
38
38
39
40
40
41
42
43
43
44
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0602000-03 | К***3 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | К***2 | Хомут | |
| 5 | К***3 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***0 | Гидроцилиндр | |
| 8 | К***0 | Разъем многофункциональный | |
| 9 | К***0 | Гидроцилиндр | |
| 10 | К***1 | Насос-дозатор | |
| 11 | П***0 | Угольник | |
| 12 | К***9 | Уплотнение | |
| 13 | К***1 | Уплотнение | |
| 14 | К***2 | Держатель | |
| 15 | К***9 | Прокладка | |
| 16 | К***2 | Кронштейн | |
| 17 | О***2 | Оплетка | |
| 18 | О***4 | Оплетка | |
| 19 | О***6 | Оплетка | |
| 20 | О***8 | Оплетка | |
| 21 | П***3 | Ниппель | |
| 22 | П***А | Штуцер | |
| 23 | П***6 | Штуцер переборочный | |
| 24 | Р***0 | Рукав | |
| 25 | Р***5 | Рукав | |
| 26 | У***4 | Штуцер | |
| 27 | У***8 | Оплетка | |
| 28 | У***7 | Рукав | |
| 29 | К***1 | Кронштейн | |
| 30 | К***2 | Кронштейн | |
| 31 | G***1 | Гидроблок | |
| 32 | Л***я | Лента стяжная зубчатая | |
| 33 | Р***° | Рукав | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***° | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | Р***° | Рукав высокого давления | |
| 38 | Р***° | Рукав высокого давления | |
| 39 | Р***0 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 43 | Р***° | Рукав высокого давления | |
| 44 | Р***° | Рукав высокого давления | |
| 45 | D***) | Кронштейн | |
| 46 | 5***5 | Втулка |
