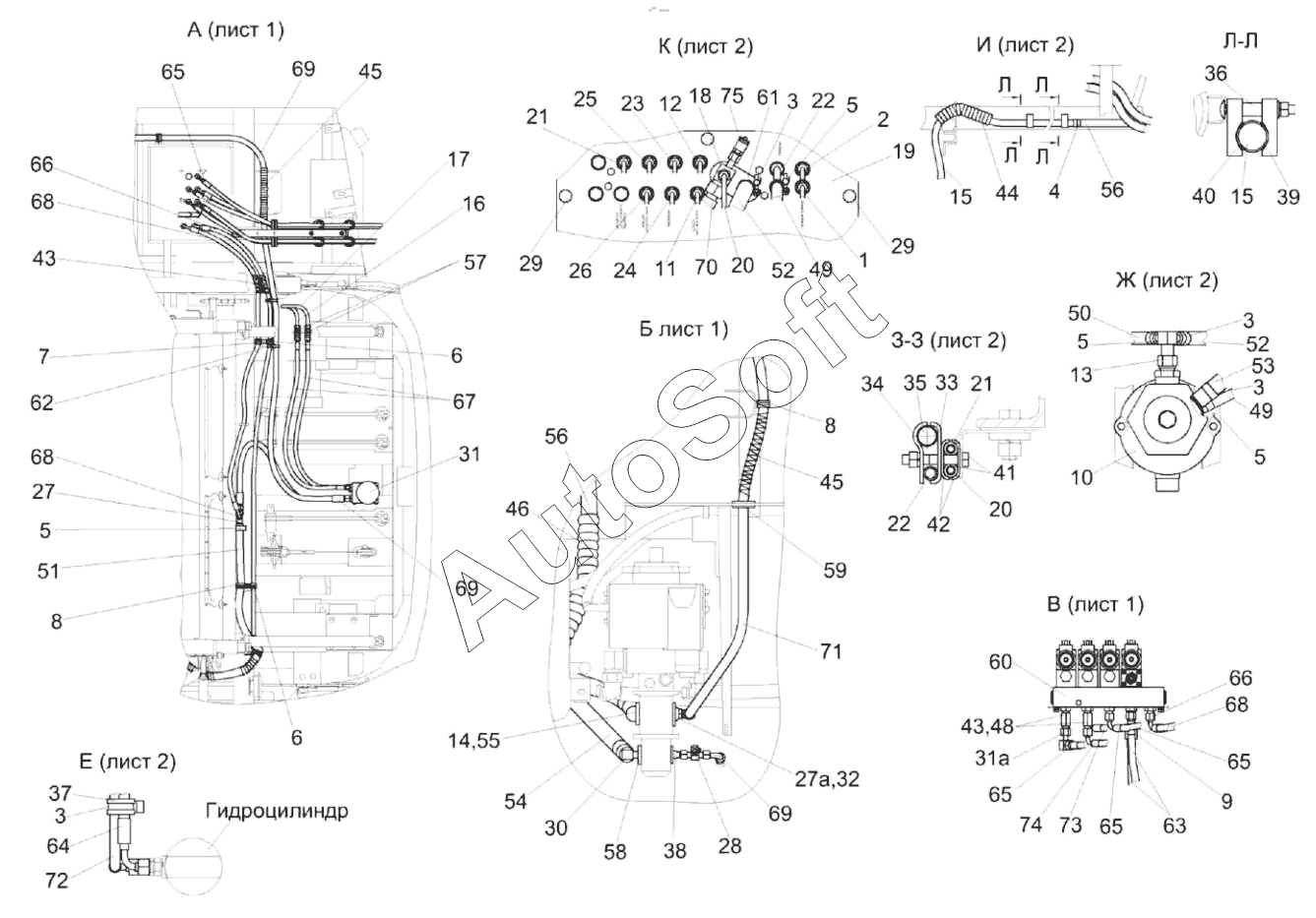

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8А-2-0602000-03 (лист 3)
КЗК-8А-2-0602000-03
1
2
3
3
3
3
4
5
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
27а
28
29
29
30
31
31а
32
33
34
35
36
36
37
38
39
40
41
42
43
43
44
45
45
46
48
49
49
50
51
52
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
65
65
65
66
66
67
68
68
68
69
69
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8А-2-0602000-03 | К***3 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Трубопровод | |
| 10 | К***0 | Фильтр | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***0 | Тройник | |
| 14 | К***0 | Угольник | |
| 15 | К***0 | Трубопровод | |
| 16 | К***0 | Трубопровод | |
| 17 | К***1 | Трубопровод | |
| 18 | К***0 | Крестовина | |
| 19 | К***0 | Кронштейн гидроблока | |
| 2 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | К***0 | Трубопровод | |
| 22 | К***0 | Трубопровод | |
| 23 | К***0 | Трубопровод | |
| 24 | К***1 | Трубопровод | |
| 25 | К***0 | Трубопровод | |
| 26 | К***1 | Трубопровод | |
| 27 | К***0 | Тройник | |
| 27а | К***Б | Угольник | |
| 28 | К***0 | Тройник | |
| 29 | У***1 | Рукоятка | |
| 3 | А***0 | Хомут | |
| 30 | У***0 | Угольник | |
| 31 | К***1 | Насос-дозатор | |
| 31а | П***0 | Угольник | |
| 32 | К***0 | Тройник | |
| 33 | К***9 | Прижим | |
| 34 | К***1 | Прижим | |
| 35 | К***1 | Труба | |
| 36 | К***1 | Втулка | |
| 36 | К***2 | Втулка | |
| 37 | К***5 | Уплотнение ПР-067 | |
| 38 | К***5 | Фланец | |
| 39 | К***1 | Прижим | |
| 4 | А***0 | Хомут стяжной | |
| 40 | К***1 | Прижим | |
| 41 | К***9 | Прокладка | |
| 42 | К***1 | Прижим | |
| 43 | О***2 | Оплетка | |
| 44 | О***6 | Оплетка | |
| 45 | О***8 | Оплетка | |
| 46 | О***8 | Оплетка | |
| 47 | П***3 | Ниппель | |
| 48 | П***А | Штуцер | |
| 49 | Р***4 | Рукав | |
| 5 | А***0 | Хомут | |
| 50 | Р***3 | Рукав | |
| 51 | Р***5 | Рукав | |
| 52 | Р***1 | Рукав | |
| 53 | Р***8 | Рукав | |
| 54 | Р***0 | Рукав | |
| 55 | Р***5 | Рукав | |
| 56 | Р***7 | Рукав | |
| 57 | У***2 | Штуцер | |
| 58 | У***7 | Полуфланец | |
| 59 | 5***5 | Втулка | |
| 6 | К***0 | Хомут | |
| 60 | G***1 | Гидроблок | |
| 61 | G***1 | Гидроблок | |
| 62 | Л***я | Лента стяжная зубчатая | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | Р***° | Рукав | |
| 65 | Р***° | Рукав высокого давления | |
| 66 | Р***° | Рукав высокого давления | |
| 67 | Р***0 | Рукав высокого давления | |
| 68 | Р***° | Рукав высокого давления | |
| 69 | Р***° | Рукав высокого давления | |
| 7 | К***1 | Хомут | |
| 70 | Р***° | Рукав высокого давления | |
| 71 | Р***° | Рукав высокого давления | |
| 72 | Р***° | Рукав высокого давления | |
| 73 | Р***° | Рукав высокого давления | |
| 74 | Р***° | Рукав высокого давления | |
| 75 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 8 | К***4 | Хомут | |
| 9 | К***1 | Дроссель с обратным клапаном |
