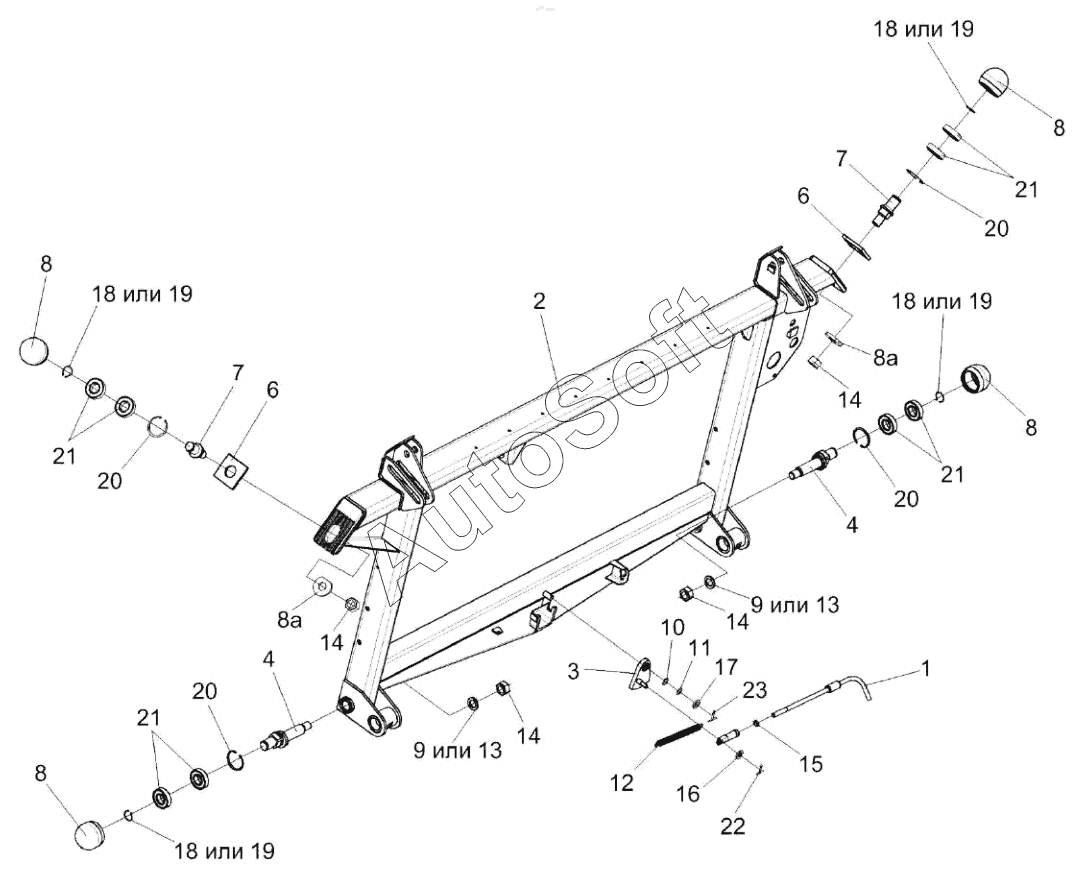

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Рамка переходная КЗК 1780000А (лист 2)
1
2
3
4
4
6
6
7
7
8
8
8
8
8а
8а
9
9
10
11
12
13
13
14
14
14
14
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1780000А | К***А | Рамка переходная | |
| КЗК 1780010 | К***0 | Ролик | |
| КЗК 1780020 | К***0 | Тяга | |
| КЗК-12-1808080 | К***0 | Ролик | |
| 1 | К***0 | Рукоятка | |
| 10 | К***3 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***1 | Пружина | |
| 13 | К***5 | Шайба | |
| 14 | Г***5 | Гайка М24х2-6G-5915 | |
| 15 | Г***6 | Гайка | |
| 16 | Ш***1 | Шайба С.10.01-11371 | |
| 17 | Ш***1 | Шайба С.16.01-11371 | |
| 18 | К***0 | Кольцо | |
| 19 | К***2 | Кольцо В30-13942 | |
| 2 | К***А | Рама | |
| 20 | К***3 | Кольцо В62-13943 | |
| 21 | П***2 | Подшипник 180206-8882 | |
| 22 | Ш***7 | Шплинт 3,2х20-397 | |
| 23 | Ш***7 | Шплинт 4х22-397 | |
| 3 | К***0 | Фиксатор | |
| 4 | К***0 | Ось-эксцентрик | |
| 5 | К***0 | Гайка | |
| 6 | К***1 | Шайба | |
| 7 | К***2 | Ось | |
| 8 | К***3 | Ролик | |
| 8а | К***1 | Шайба | |
| 9 | К***2 | Шайба |
