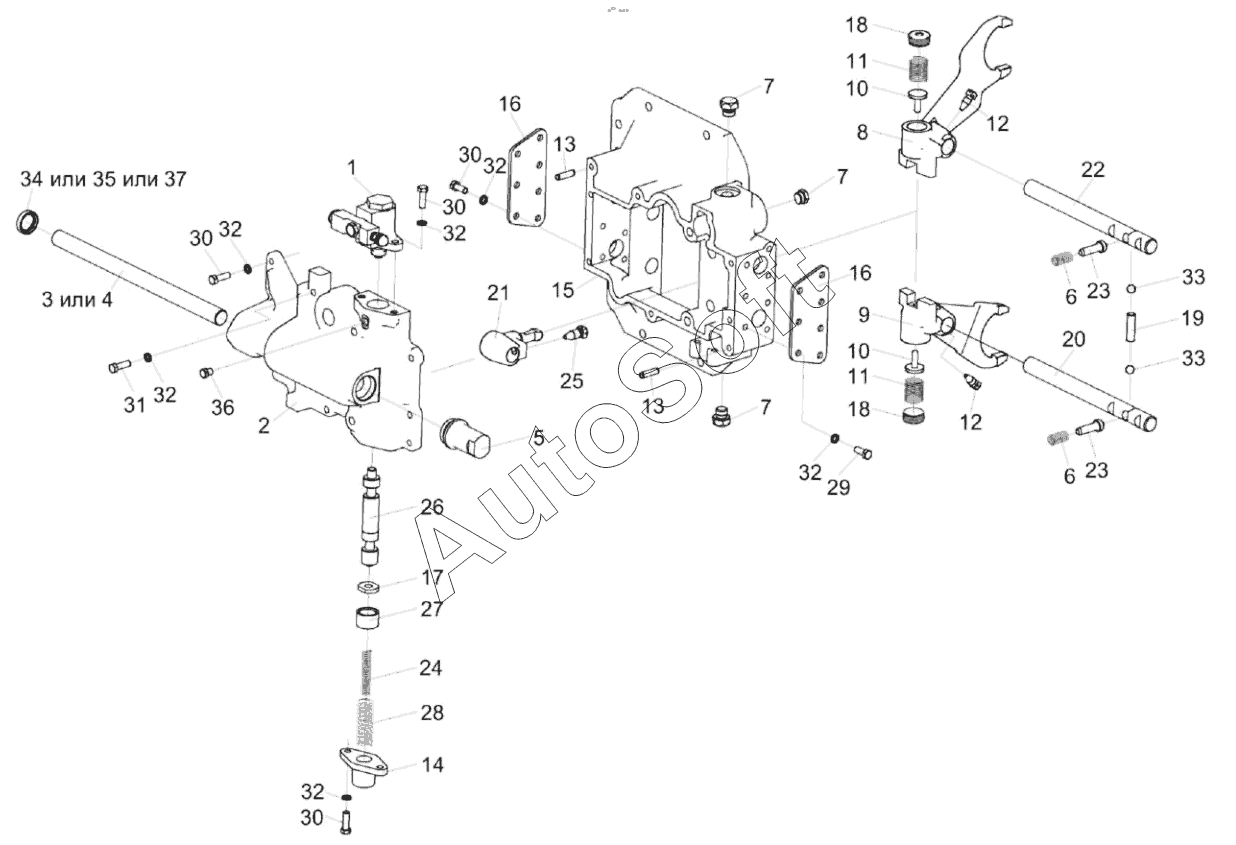

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812 PRO) (2022). Механизм переключения передач КЗК-12-0107560
КЗК-12-0107560
КЗК-12-0107560
КЗК-12-0107250
КЗК-12-0107250
КЗК-12-0107250-01
КЗК-12-0107250-01
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
30
30
31
32
32
32
32
32
32
33
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107250 | К***0 | Вилка | |
| КЗК-12-0107250-01 | К***1 | Вилка | |
| КЗК-12-0107560 | К***0 | Механизм переключения передач | |
| 1 | К***1 | Гидроцилиндр | |
| 2 | К***2 | Корпус блокировки | |
| 3 | К***1 | Шток управления | |
| 4 | К***2 | Шток управления | |
| 5 | К***3 | Пробка | |
| 6 | К***1 | Пружина | |
| 7 | К***5 | Пробка | |
| 8 | К***6 | Вилка | |
| 9 | К***1 | Вилка | |
| 10 | К***1 | Штифт | |
| 11 | К***2 | Пружина | |
| 12 | 6***Б | Болт штока | |
| 13 | 6***7 | Штифт | |
| 14 | 3***8 | Крышка корпуса блокировки | |
| 15 | 3***8 | Корпус механизма переключения диапазонов | |
| 16 | 3***1 | Крышка корпуса механизма переключения | |
| 17 | 3***5 | Шайба валика блокировки | |
| 18 | К***5 | Гайка | |
| 19 | 3***4 | Штифт установочный | |
| 20 | 3***1 | Шток верхний переключения диапазонов | |
| 21 | 3***2 | Рычаг вилок переключения | |
| 22 | 3***1 | Шток нижний переключения диапазонов | |
| 23 | 3***3 | Фиксатор штока диапазонов | |
| 24 | 3***1 | Пружина внутренняя блокировки | |
| 25 | 3***6 | Болт штока | |
| 26 | 3***9 | Шток блокировки | |
| 27 | 3***4 | Втулка ограничительная | |
| 28 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 29 | Б***6 | Болт М8-6gх20-7796 | |
| 30 | Б***6 | Болт М8-6gх25-7796 | |
| 31 | Б***6 | Болт М8-6gх35-7796 | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***2 | Шарик 11-40-3722 | |
| 34 | 2***G | Манжета | |
| 35 | N***8 | Манжета | |
| 36 | П***8 | Пробка | |
| 37 | B***6 | Уплотнение |
