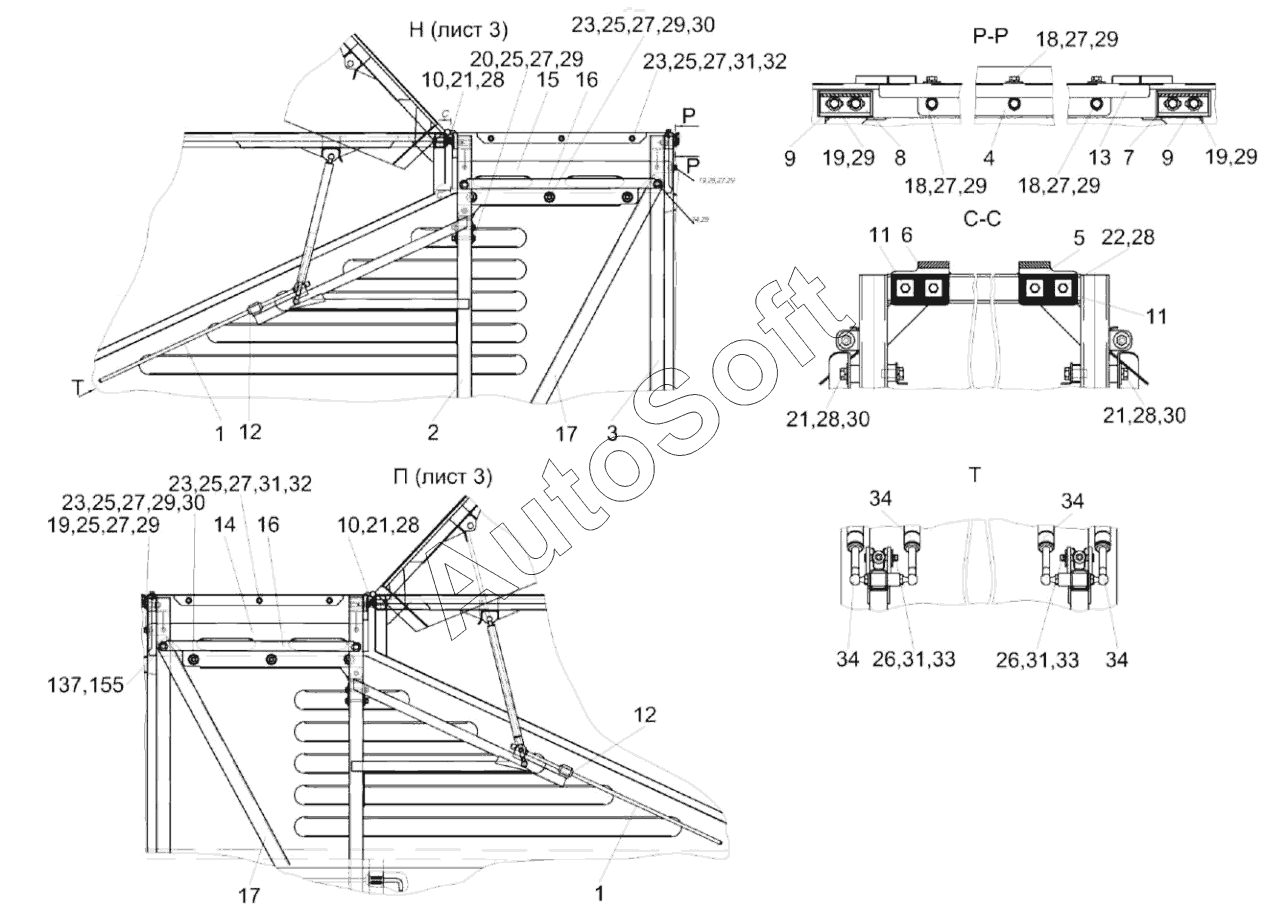

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка капотов КС-150С-0128000 (лист 4)
26
26
18
18
18
19
19
19
20
21
21
21
21
22
23
23
23
23
25
25
25
25
25
25
17
17
27
27
27
27
27
27
27
27
27
28
28
28
28
28
29
29
29
29
29
29
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33
34
34
34
34
9
9
1
1
2
3
4
5
6
7
8
КС-150С-0128000
10
10
11
11
12
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Уголок | |
| 5 | К***0 | Петля | |
| 6 | К***1 | Петля | |
| 7 | К***0 | Петля | |
| 8 | К***1 | Петля | |
| 9 | К***2 | Шайба | |
| 10 | К***2 | Шайба | |
| 11 | К***1 | Пластина | |
| 12 | К***А | Муфта | |
| 13 | К***4 | Крыша | |
| 14 | К***8 | Уголок | |
| 15 | К***1 | Уголок | |
| 16 | К***9 | Уголок | |
| 17 | К***9 | Раскос | |
| 18 | Б***6 | Болт М8-6eХ16-7796 | |
| 19 | Б***6 | Болт М8-6eХ20-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М10-6eХ25-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Б***2 | Болт М8-6eХ20-7802 | |
| 24 | Б***2 | Болт М10-6eХ25-7802 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | О***0 | Ось | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | Ш***7 | Шплинт | |
| 34 | 1***5 | Пружина газовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
