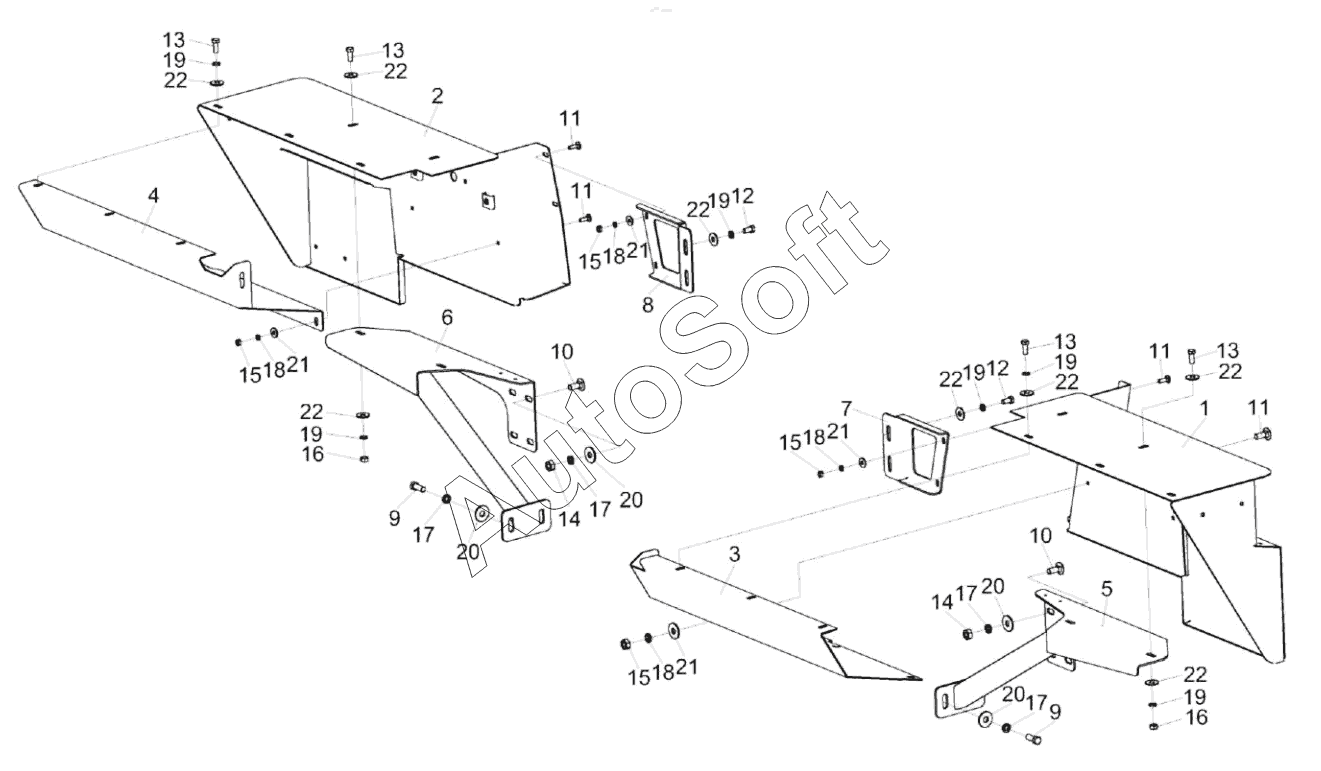

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка блока фонарей КС-150С-0128220 и КС-150С-0128220-01
11
11
11
11
22
22
22
22
22
22
22
22
21
21
21
21
20
20
20
20
19
19
19
19
19
19
18
18
18
18
17
17
17
17
16
16
15
15
15
15
14
14
13
13
13
13
12
12
КС-150С-0128220
КС-150С-0128220
10
10
9
9
8
7
6
5
4
3
2
1
КС-150С-0128220-01
КС-150С-0128220-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0128220 | К***0 | Установка блока фонарей | |
| КС-150С-0128220-01 | К***1 | Установка блока фонарей | |
| 1 | К***0 | Корпус | |
| 2 | К***1 | Корпус | |
| 3 | К***0 | Крышка | |
| 4 | К***1 | Крышка | |
| 5 | К***0 | Опора | |
| 6 | К***1 | Опора | |
| 7 | К***5 | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | Б***6 | Болт М10-6eХ25-7796 | |
| 10 | Б***2 | Болт М10-6eХ25-7802 | |
| 11 | Б***2 | Болт М6-6eХ20-7802 | |
| 12 | Б***6 | Болт М8-6eХ16-7796 | |
| 13 | Б***6 | Болт М8-6eХ20-7796 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 18 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 19 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***8 | Шайба |
