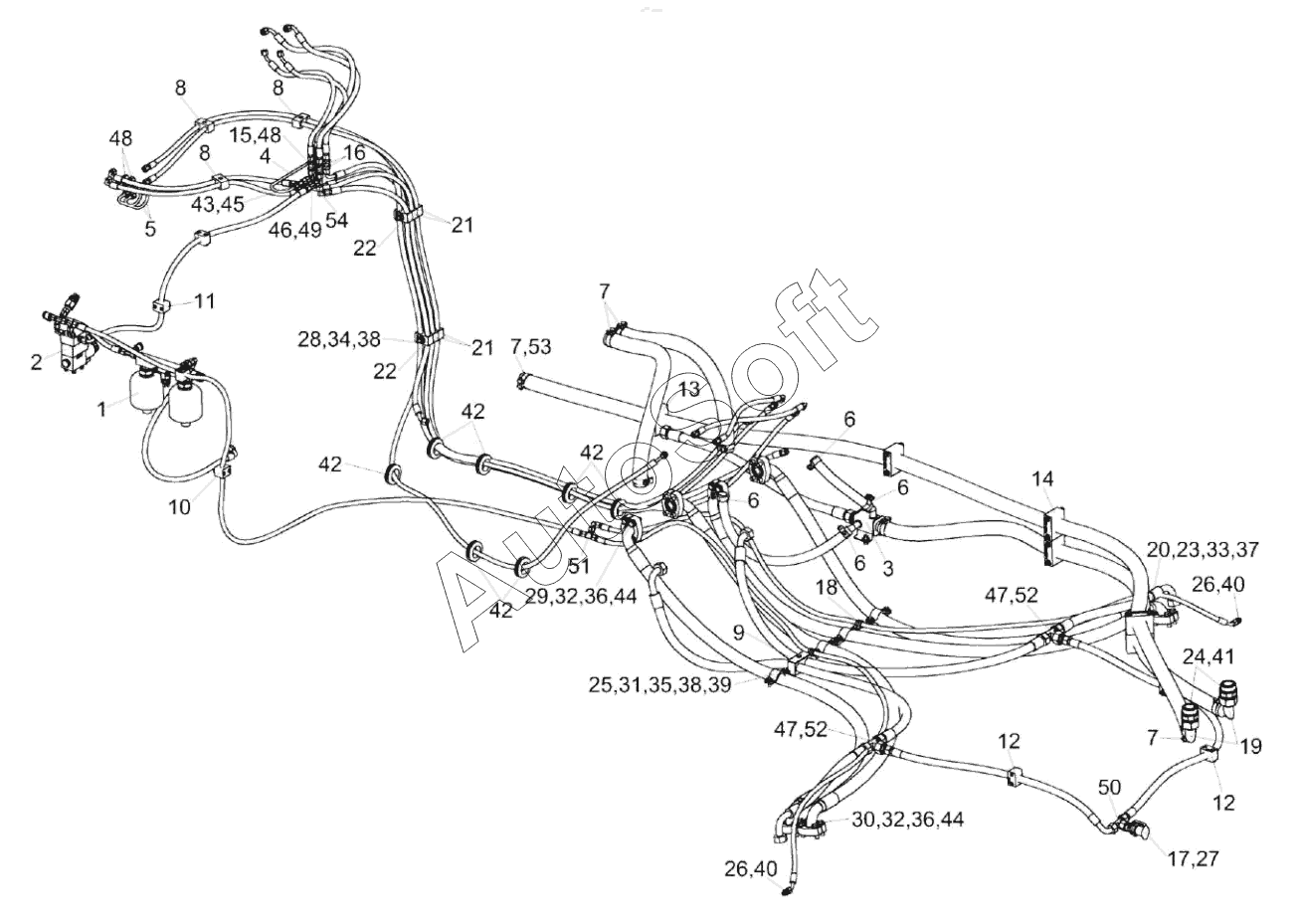

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Гидросистема привода хода КС-150С-2-0601000 (лист 2)
41
28
29
30
31
32
32
33
34
35
36
36
37
38
38
39
40
40
27
42
42
42
42
43
44
44
45
46
47
47
48
48
49
50
51
52
52
53
54
14
1
2
3
4
5
6
6
6
6
7
7
7
8
8
8
9
10
11
12
12
13
КС-150С-2-0601000
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-2-0601000 | К***0 | Гидросистема привода хода | |
| 1 | К***0 | Блок пневмогидроаккумуляторов | |
| 2 | К***0 | Гидроблок | |
| 3 | К***0 | Коллектор | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | А***0 | Хомут | |
| 7 | А***0 | Хомут стяжной | |
| 8 | Г***0 | Установка зажима | |
| 9 | Г***0 | Установка зажима | |
| 10 | Г***0 | Установка зажима | |
| 11 | Г***0 | Установка зажима | |
| 12 | Г***0 | Установка зажима | |
| 13 | Г***0 | Установка зажима | |
| 14 | Г***2 | Установка зажима | |
| 15 | Г***1 | Штуцер | |
| 16 | Г***2 | Штуцер | |
| 17 | К***0 | Полумуфта внутренняя | |
| 18 | К***0 | Хомут | |
| 19 | М***0 | Угольник | |
| 20 | К***4 | Шпилька | |
| 21 | Г***4 | Зажим | |
| 22 | Г***6 | Зажим | |
| 23 | Г***4 | Зажим | |
| 24 | К***А | Штуцер | |
| 25 | К***8 | Прижим | |
| 26 | П***2 | Штуцер | |
| 27 | П***5 | Гайка специальная | |
| 28 | С***8 | Шпилька | |
| 29 | У***4 | Полуфланец | |
| 30 | У***1 | Полуфланец | |
| 31 | Б***6 | Болт М8-6ех25 – 7796 | |
| 32 | Б***6 | Болт М12-6ех40 – 7796 | |
| 33 | Г***5 | Гайка М6-6G-5915 | |
| 34 | Г***5 | Гайка М8-6G-5915 | |
| 35 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 37 | Ш***8 | Шайба | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***1 | Шайба | |
| 40 | П***8 | Прокладка | |
| 41 | П***8 | Прокладка | |
| 42 | 5***5 | Втулка | |
| 43 | К***F | Клапан | |
| 44 | К***3 | Кольцо | |
| 45 | G***F | Переходник | |
| 46 | R***F | Переходник | |
| 47 | R***F | Переходник | |
| 48 | E***F | Тройник | |
| 49 | E***F | Тройник | |
| 50 | E***F | Тройник | |
| 51 | T***X | Тройник | |
| 52 | T***X | Тройник | |
| 53 | E***F | Угольник | |
| 54 | E***F | Угольник |
