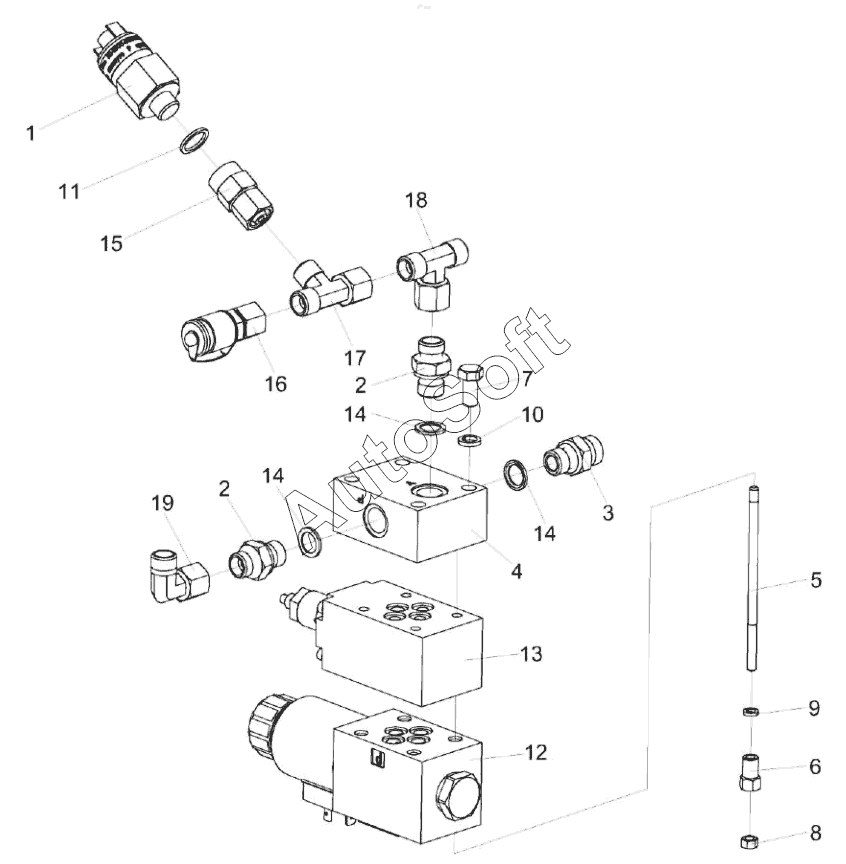

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Гидроблок КС-150С-0601340
9
19
18
17
16
15
14
14
14
13
12
11
10
КС-150С-0601340
8
7
6
5
4
3
2
2
1
ГШМ 6014240-02
ГШМ 6014240-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШМ 6014240-01 | Г***1 | Штуцер | |
| ГШМ 6014240-02 | Г***2 | Штуцер | |
| КС-150С-0601340 | К***0 | Гидроблок | |
| 1 | К***0 | Реле давления | |
| 2 | Г***1 | Штуцер | |
| 3 | Г***2 | Штуцер | |
| 4 | К***5 | Плита | |
| 5 | К***1 | Шпилька | |
| 6 | К***8 | Гайка | |
| 7 | Б***6 | Болт М8-6eХ16-7796 | |
| 8 | Г***7 | Гайка М5-6G-5927 | |
| 9 | Ш***2 | Шайба 5 65Г-6402 | |
| 10 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 11 | П***8 | Прокладка G1/4 М1-23358 | |
| 12 | Р***1 | Гидрораспределитель | |
| 13 | К***0 | Клапан редукционный | |
| 14 | K***4 | Кольцо | |
| 15 | M***F | Переходник | |
| 16 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 17 | E***F | Тройник | |
| 18 | E***F | Тройник | |
| 19 | E***F | Угольник |
