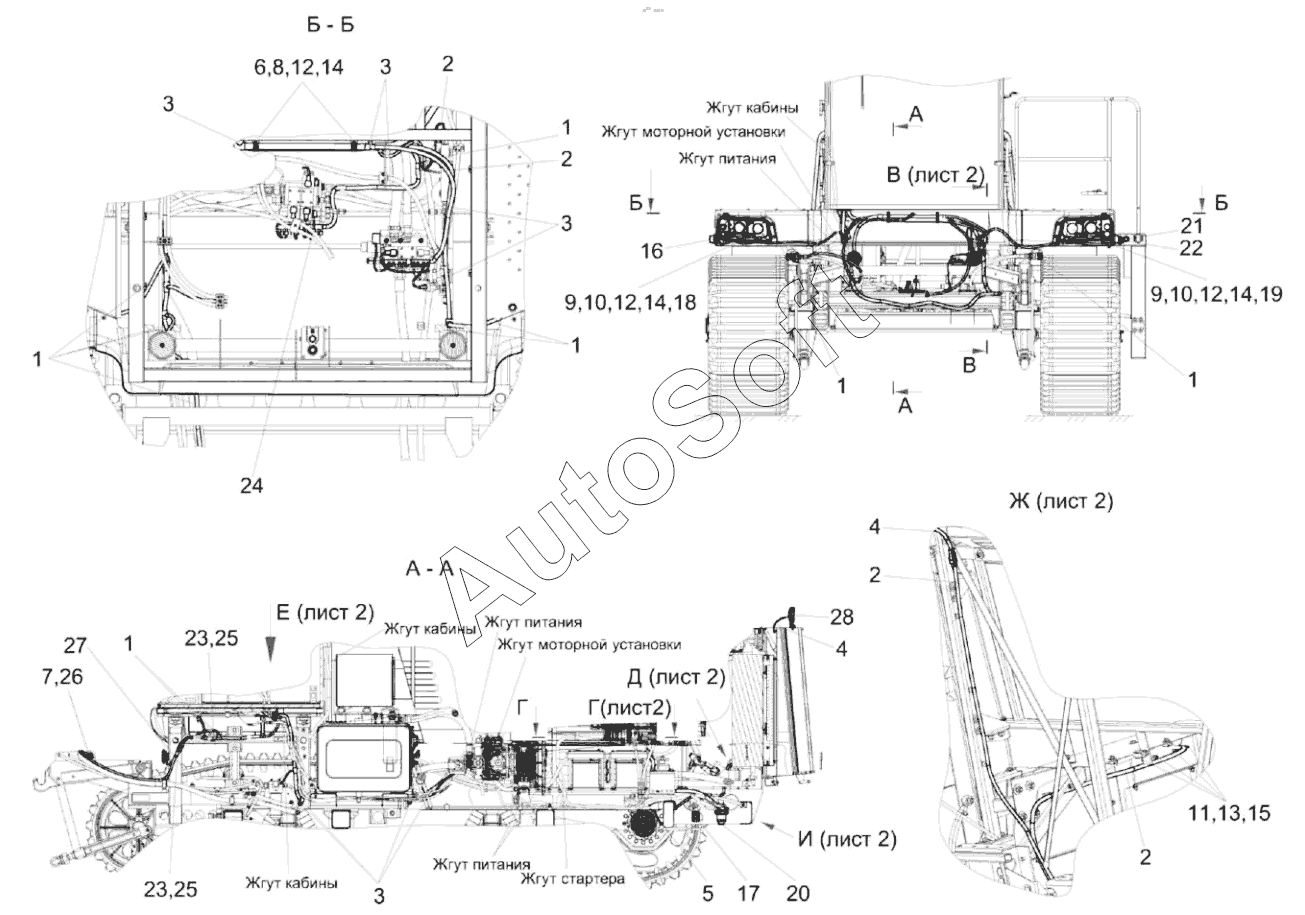

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка электрооборудования косилки КС-150C-2-0721000 (лист 1)
14
14
14
28
27
26
25
25
24
23
23
22
21
20
19
18
17
16
15
КС-150С-2-0721000
13
12
12
12
11
10
10
9
9
8
7
6
5
4
4
3
3
3
3
2
2
2
2
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-2-0721000 | К***0 | Установка электрооборудования косилки | |
| 1 | К***0 | Жгут площадки управления | |
| 2 | К***0 | Жгут задних фонарей | |
| 3 | К***0 | Жгут гидроблоков | |
| 4 | К***0 | Жгут фар рабочих | |
| 5 | К***0 | Датчик | |
| 6 | К***0 | Хомут | |
| 7 | К***8 | Крышка | |
| 8 | В***3 | Винт | |
| 9 | В***3 | Винт | |
| 10 | Г***7 | Гайка М5-6G-5927 | |
| 11 | Г***5 | Гайка М6-6G-5915 | |
| 12 | Ш***2 | Шайба 5 65Г-6402 | |
| 13 | Ш***2 | Шайба 6 65Г-6402 | |
| 14 | Ш***1 | Шайба | |
| 15 | Ш***1 | Шайба C.6.01-11371 | |
| 16 | Ф***4 | Фонарь знака автопоезда | |
| 17 | 1***2 | Блок предохранителей | |
| 18 | 1***1 | Блок-фара | |
| 19 | 1***1 | Блок-фара | |
| 20 | 1***7 | Выключатель | |
| 21 | В***0 | Выключатель | |
| 22 | В***0 | Выключатель | |
| 23 | 0***1 | Крепление | |
| 24 | Л***я | Лента стяжная | |
| 25 | Л***я | Лента стяжная | |
| 26 | Р***2 | Розетка | |
| 27 | С***3 | Звуковой сигнал безрупорный | |
| 28 | Ф***5 | Фара рабочая |
