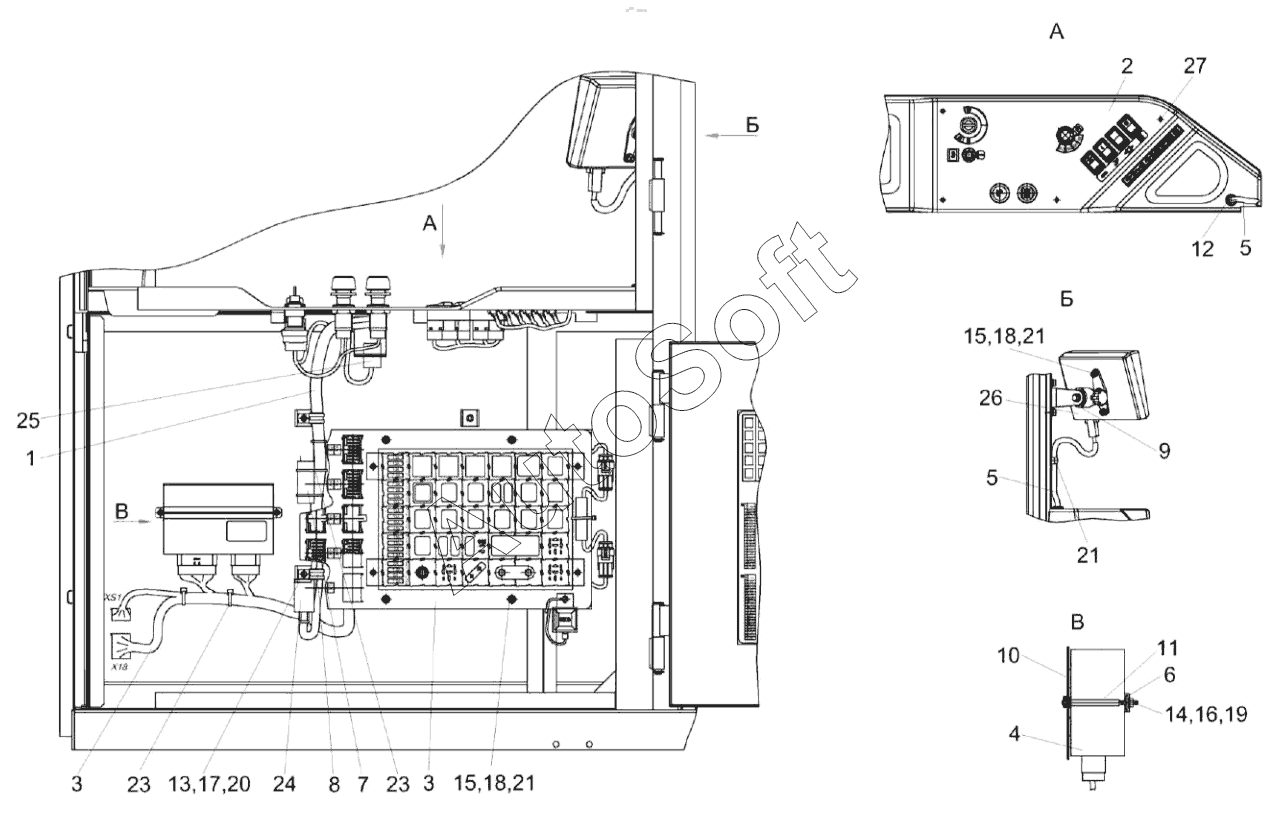

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка электрооборудования пульта управления КС-150C-2-0725000
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
21
21
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-2-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Панель выключателей | |
| 3 | К***0 | Блок реле | |
| 4 | К***0 | Модуль бортинформатора | |
| 5 | К***0 | Жгут терминала | |
| 6 | К***0 | Кронштейн | |
| 7 | К***1 | Блок резисторов | |
| 8 | К***0 | Хомут | |
| 9 | К***0 | Установка кронштейна | |
| 10 | К***3 | Прокладка | |
| 11 | К***5 | Шпилька | |
| 12 | К***А | Втулка | |
| 13 | В***3 | Винт | |
| 14 | Г***7 | Гайка М4-6G-5927 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Ш***2 | Шайба 4 65Г – 6402 | |
| 17 | Ш***2 | Шайба | |
| 18 | Ш***2 | Шайба | |
| 19 | Ш***1 | Шайба | |
| 20 | Ш***1 | Шайба | |
| 21 | Ш***1 | Шайба | |
| 22 | (***3 | Крепление кабельное | |
| 23 | Л***а | Лента стяжная зубчатая | |
| 24 | М***3 | Модуль управления свечами накаливания | |
| 25 | С***1 | Сцепка автоматическая | |
| 26 | Т***2 | Терминал многофункциональный | |
| 27 | 5***5 | Шуруп |
