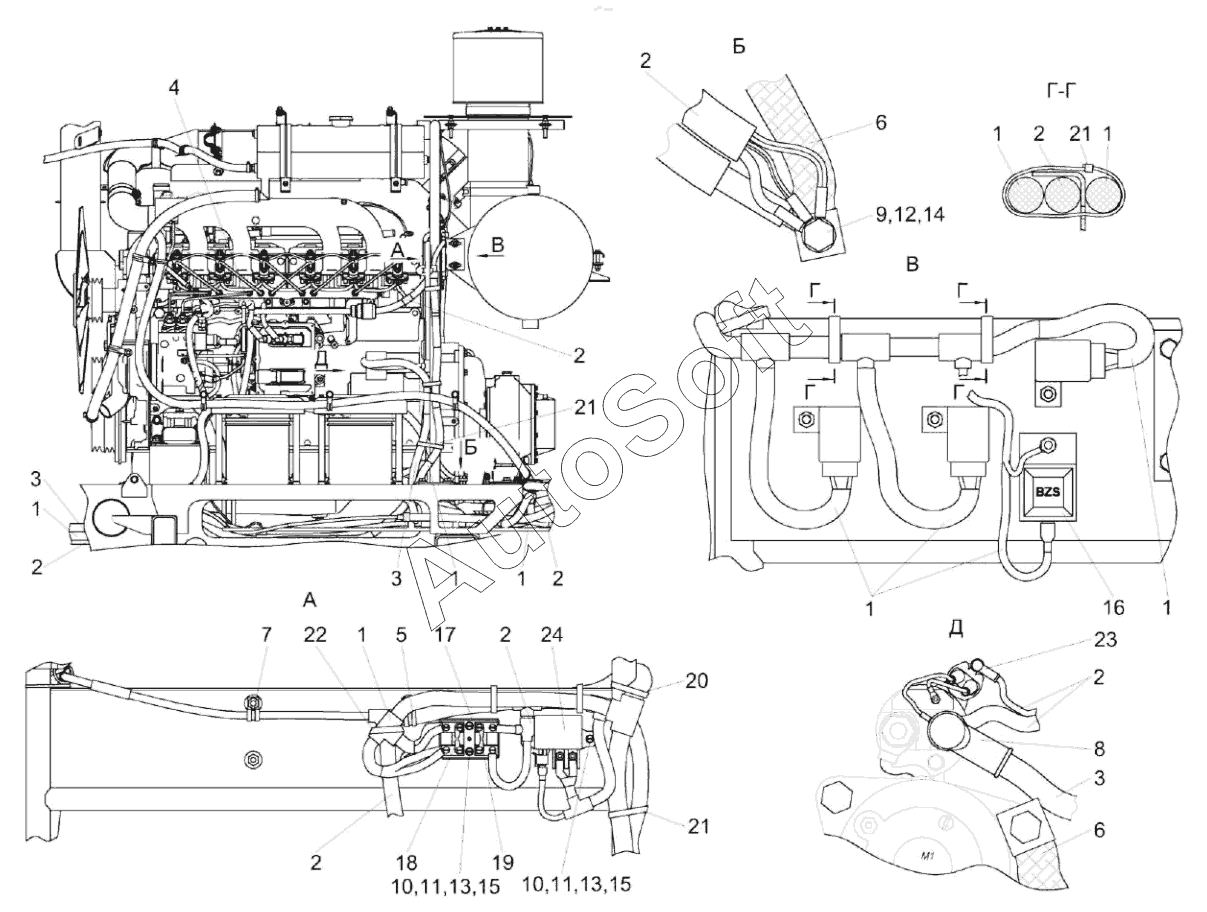

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка электрооборудования моторной установки КС-150С-2-0726000 (лист 2)
12
24
23
22
21
21
21
20
19
18
17
16
15
15
14
13
13
КС-150С-2-0726000
11
11
10
10
9
8
7
6
6
5
4
3
3
3
2
2
2
2
2
2
2
2
1
1
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-2-0726000 | К***0 | Установка электрооборудования моторной установки | |
| 1 | К***0 | Жгут питания | |
| 2 | К***0 | Жгут моторной установки | |
| 3 | К***0 | Жгут стартера | |
| 4 | К***0 | Провод | |
| 5 | К***3 | Хомут | |
| 6 | У***0 | Провод МАССЫ | |
| 7 | У***2 | Хомут | |
| 8 | К***7 | Колпачок | |
| 9 | Б***6 | Болт | |
| 10 | В***3 | Винт | |
| 11 | Г***7 | Гайка М5-6G – 5927 | |
| 12 | Ш***2 | Шайба | |
| 13 | Ш***2 | Шайба | |
| 14 | Ш***8 | Шайба | |
| 15 | Ш***1 | Шайба | |
| 16 | Б***3 | Блок защиты | |
| 17 | 1***1 | Блок предохранителей | |
| 18 | В***А | Вставка плавкая | |
| 19 | В***А | Вставка плавкая | |
| 20 | 2***2 | Лента стяжная | |
| 21 | 2***2 | Лента стяжная | |
| 22 | Л***я | Лента стяжная зубчатая | |
| 23 | 5***Б | Колпачок | |
| 24 | 1***1 | Реле |
