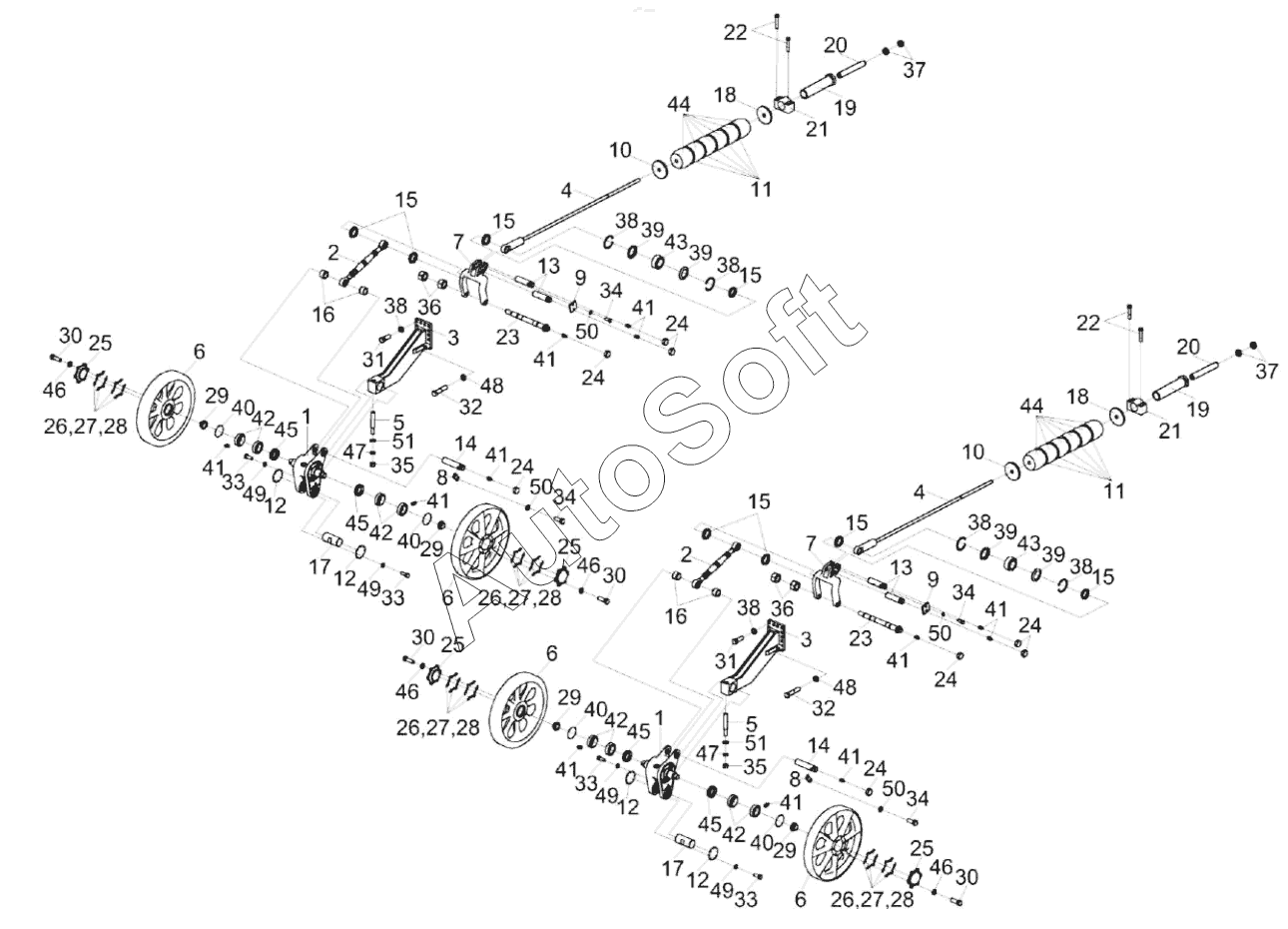

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка механизма натяжения КС-150С-0107010
КС-150С-0107010
КС-150С-0107010
КС-150С-0107050
КС-150С-0107050
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
30
30
30
30
31
31
32
32
33
33
33
33
34
34
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
39
39
40
40
40
40
41
41
41
41
41
41
41
41
41
41
42
42
42
42
43
43
44
44
45
45
45
45
46
46
46
46
47
47
48
48
49
49
49
49
50
50
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0107010 | К***0 | Установка механизма натяжения | |
| КС-150С-0107050 | К***0 | Пружина | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Штанга | |
| 5 | К***А | Клин | |
| 6 | К***6 | Каток | |
| 7 | К***8 | Рычаг | |
| 8 | К***3 | Пластина | |
| 9 | К***1 | Пластина | |
| 10 | К***6 | Кольцо | |
| 11 | К***7 | Кольцо | |
| 12 | К***8 | Крышка | |
| 13 | К***7 | Ось | |
| 14 | К***1 | Ось | |
| 15 | К***3 | Втулка | |
| 16 | К***1 | Втулка | |
| 17 | К***8 | Ось | |
| 18 | К***1 | Упор | |
| 19 | К***2 | Болт | |
| 20 | К***5 | Втулка | |
| 21 | К***6 | Опора | |
| 22 | К***7 | Болт | |
| 23 | К***8 | Ось | |
| 24 | К***1 | Пробка | |
| 25 | К***2 | Крышка | |
| 26 | К***2 | Прокладка | |
| 27 | К***1 | Прокладка | |
| 28 | К***2 | Прокладка | |
| 29 | У***5 | Гайка | |
| 30 | Б***6 | Болт | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Г***5 | Гайка | |
| 36 | Г***5 | Гайка | |
| 37 | Г***6 | Гайка | |
| 38 | К***1 | Кольцо | |
| 39 | К***0 | Кольцо | |
| 40 | К***3 | Кольцо | |
| 41 | М***3 | Масленка | |
| 42 | П***Q | Подшипник | |
| 43 | П***5 | Подшипник | |
| 44 | S***0 | Пружина полиуретановая | |
| 45 | Н***5 | Уплотнение | |
| 46 | Ш***2 | Шайба 12Т 65Г - 6402 | |
| 47 | Ш***2 | Шайба 16Т 65Г – 6402 | |
| 48 | Ш***2 | Шайба 20Т 65Г – 6402 | |
| 49 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 50 | Ш***2 | Шайба | |
| 51 | Ш***1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
