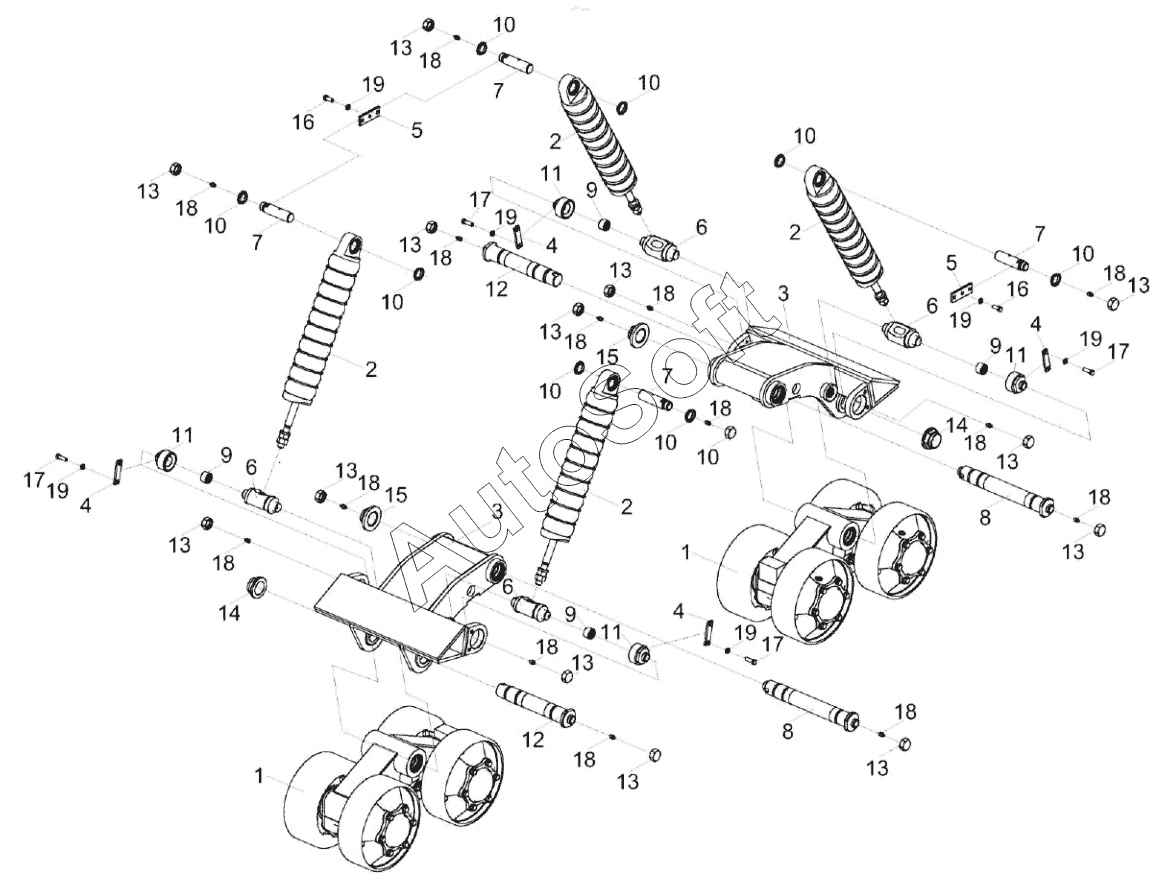

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка каретки КС-150С-0107200
9
9
9
9
19
19
19
19
19
19
18
18
18
18
18
18
18
18
18
18
18
18
18
18
17
17
17
17
16
16
15
15
14
14
13
13
13
13
13
13
13
13
13
13
13
13
13
12
12
11
11
11
11
10
10
10
10
10
10
10
10
10
КС-150С-0107200
КС-150С-0107200
8
8
7
7
7
7
6
6
6
6
5
5
4
4
4
4
3
3
2
2
2
2
1
1
КС-150С-0107170
КС-150С-0107170
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0107170 | К***0 | Втулка | |
| КС-150С-0107200 | К***0 | Установка каретки | |
| 1 | К***0 | Каретка | |
| 2 | К***0 | Пружина | |
| 3 | К***0 | Рычаг | |
| 4 | К***2 | Пластина | |
| 5 | К***3 | Пластина | |
| 6 | К***5 | Ось | |
| 7 | К***7 | Ось | |
| 8 | К***8 | Ось | |
| 9 | К***3 | Втулка | |
| 10 | К***3 | Втулка | |
| 11 | К***2 | Втулка скольжения | |
| 12 | К***4 | Ось | |
| 13 | К***1 | Пробка | |
| 14 | У***5 | Гайка | |
| 15 | У***1 | Гайка | |
| 16 | Б***6 | Болт М10-6ех25-7796 | |
| 17 | Б***6 | Болт | |
| 18 | М***3 | Масленка | |
| 19 | Ш***2 | Шайба 10Т 65Г-6402 |
