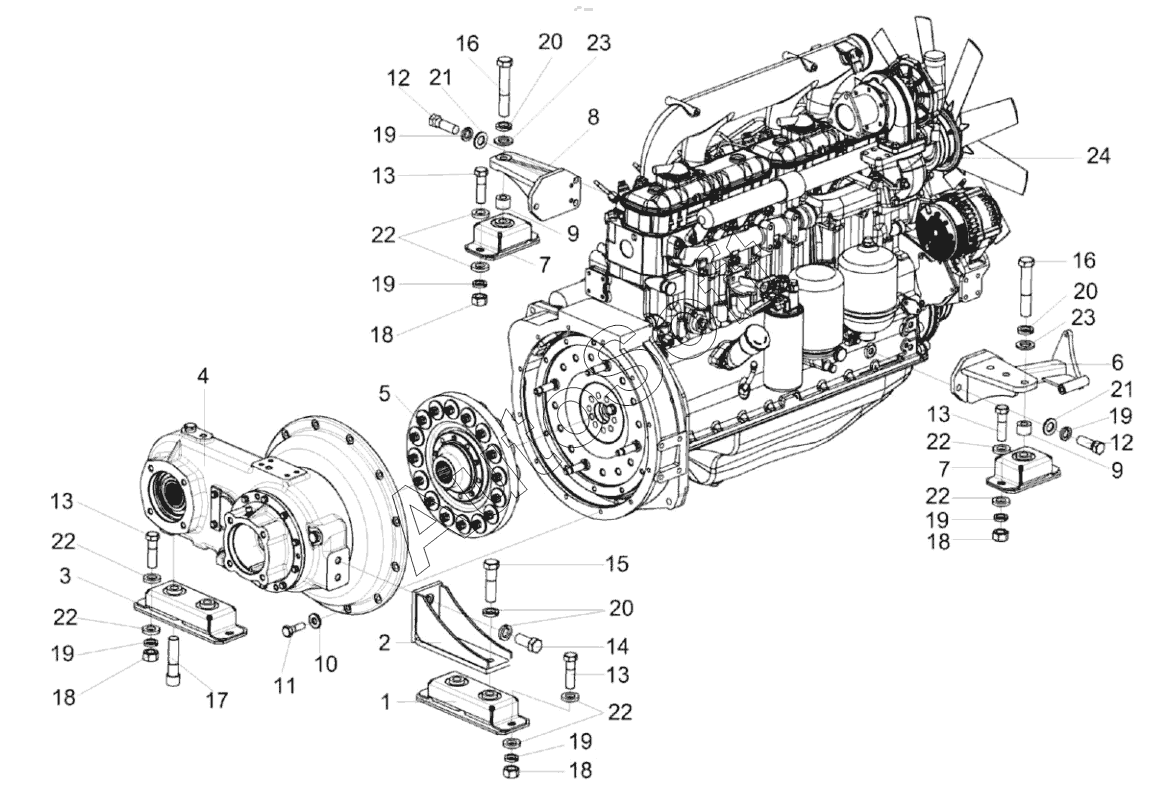

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка двигателя КС-150С-0116000 (лист 1)
12
12
24
23
23
22
22
22
22
22
22
21
21
20
20
20
19
19
19
19
19
19
18
18
18
18
17
16
16
15
14
13
13
13
13
КС-150С-0116000
КС-150С-0116000
11
10
9
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0116000 | К***0 | Установка двигателя | |
| 1 | К***0 | Амортизатор | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Амортизатор | |
| 4 | К***0 | Мультипликатор | |
| 5 | К***0 | Установка муфты | |
| 6 | К***0 | Кронштейн | |
| 7 | С***0 | Амортизатор | |
| 8 | К***7 | Кронштейн | |
| 9 | К***3 | Втулка | |
| 10 | К***1 | Шайба | |
| 11 | У***1 | Болт | |
| 12 | Б***6 | Болт | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт | |
| 17 | В***8 | Винт | |
| 18 | Г***5 | Гайка М14-6G - 5915 | |
| 19 | Ш***2 | Шайба 14Т 65Г - 6402 | |
| 20 | Ш***2 | Шайба | |
| 21 | Ш***1 | Шайба | |
| 22 | Ш***1 | Шайба | |
| 23 | Ш***1 | Шайба | |
| 24 | Д***9 | Дизель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
