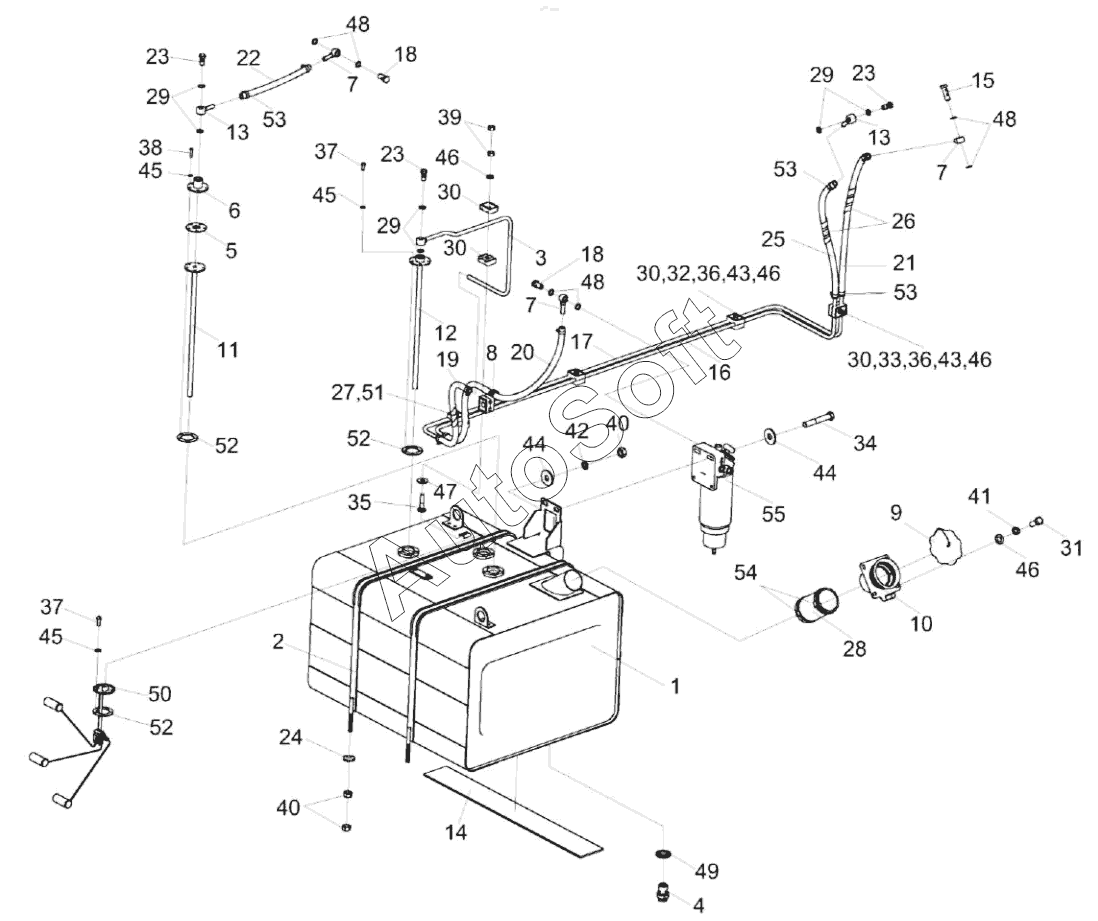

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка топливного оборудования КС-150С-0123000
43
43
29
29
29
30
30
30
30
31
32
33
34
35
36
36
37
37
38
39
40
40
41
42
28
44
44
45
45
45
46
46
46
46
47
48
48
48
49
50
51
52
52
52
53
53
53
54
55
55
14
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
13
КС-150C-0123000
15
16
17
18
18
19
20
21
22
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150C-0123000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Топливопровод заборный | |
| 4 | К***0 | Клапан сливной | |
| 5 | К***0 | Клапан | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Штуцер | |
| 8 | К***2 | Хомут | |
| 9 | К***0 | Крышка | |
| 10 | К***А | Горловина | |
| 11 | К***0 | Труба | |
| 12 | К***0 | Труба | |
| 13 | У***0 | Штуцер | |
| 14 | К***1 | Прокладка | |
| 15 | К***1 | Болт | |
| 16 | К***1 | Топливопровод заборный | |
| 17 | К***2 | Топливопровод сливной | |
| 18 | К***1 | Болт специальный | |
| 19 | К***4 | Рукав 12х20-1,6-10362 | |
| 20 | К***7 | Рукав | |
| 21 | К***5 | Рукав | |
| 22 | К***5 | Рукав 12х20-1,6-10362 | |
| 23 | К***А | Болт специальный | |
| 24 | К***5 | Шайба | |
| 25 | К***8 | Рукав | |
| 26 | О***7 | Оплетка | |
| 27 | О***2 | Оплетка | |
| 28 | Р***4 | Рукав | |
| 29 | У***1 | Шайба | |
| 30 | У***А | Брус | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Б***2 | Болт | |
| 36 | Б***2 | Болт | |
| 37 | В***3 | Винт | |
| 38 | В***3 | Винт | |
| 39 | Г***5 | Гайка М8-6G – 5915 | |
| 40 | Г***5 | Гайка М12-6G–5915 | |
| 41 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 42 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 43 | Ш***8 | Шайба | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***1 | Шайба | |
| 46 | Ш***1 | Шайба | |
| 47 | Ш***1 | Шайба | |
| 48 | П***8 | Прокладка | |
| 49 | П***8 | Прокладка | |
| 50 | Д***С | Датчик уровня топлива трубчатый | |
| 51 | 2***2 | Лента стяжная | |
| 52 | 2***6 | Прокладка | |
| 53 | Х***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 54 | Х***2 | Хомут червячный | |
| 55 | 1***1 | Фильтр топливный | |
| 55 | F***5 | Фильтр топливный |
