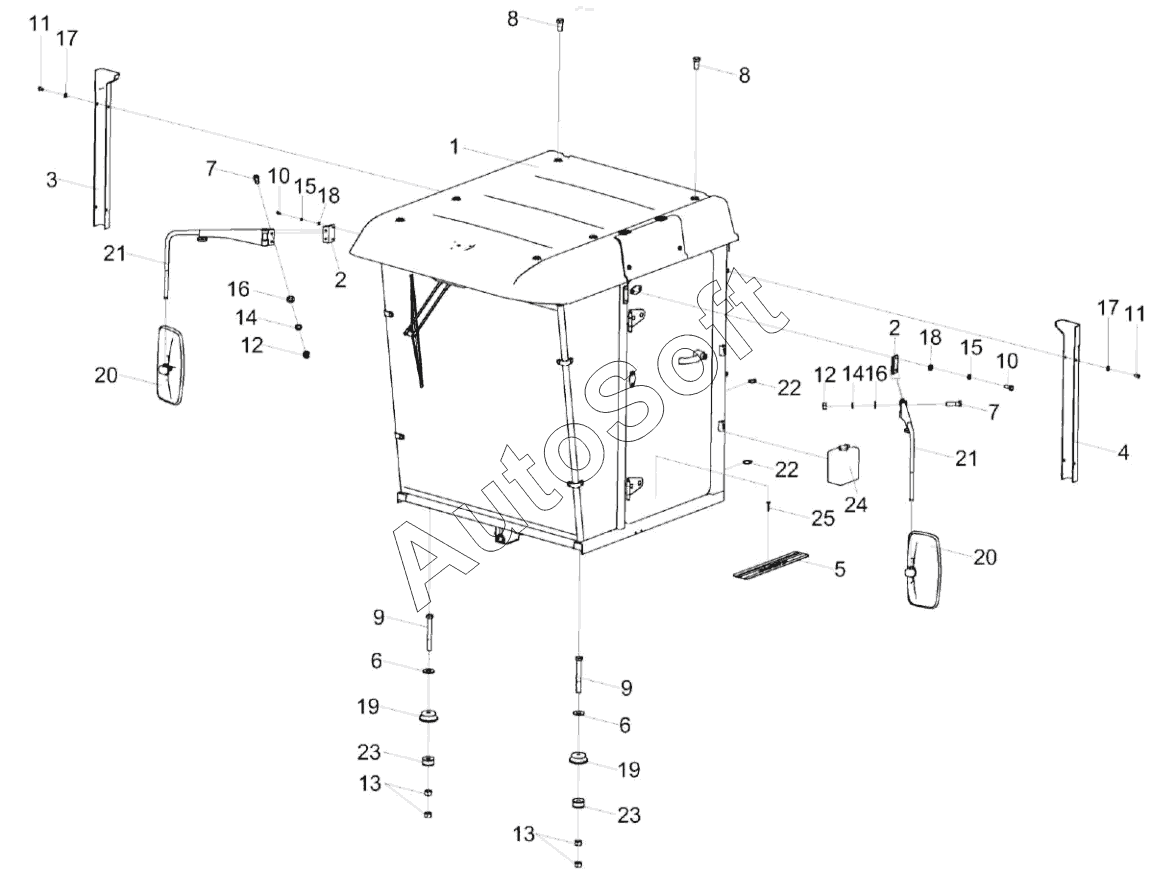

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка кабины КС-150С-0120000
13
13
25
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
15
14
14
КС-150С-0120000
КС-150С-0120000
12
12
11
11
10
10
9
9
8
8
7
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0120000 | К***0 | Установка кабины | |
| 1 | К***0 | Кабина | |
| 2 | К***0 | Кронштейн | |
| 3 | К***5 | Кожух | |
| 4 | К***1 | Кожух | |
| 5 | К***6 | Порог | |
| 6 | К***2 | Шайба | |
| 7 | Б***6 | Болт | |
| 8 | Б***6 | Болт | |
| 9 | Б***6 | Болт | |
| 10 | Б***6 | Болт | |
| 11 | В***3 | Винт | |
| 12 | Г***5 | Гайка М10-6G–5915 | |
| 13 | Г***5 | Гайка | |
| 14 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 15 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 16 | Ш***1 | Шайба | |
| 17 | Ш***1 | Шайба | |
| 18 | Ш***1 | Шайба | |
| 19 | 8***0 | Виброизолятор | |
| 20 | С***0 | Зеркало внешнее заднего вида основное | |
| 21 | Ш***1 | Кронштейн зеркала | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | 1***В | Подушка нижняя | |
| 24 | С***4 | Стеклоомыватель | |
| 25 | Ш***5 | Шуруп саморез 3,5х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
