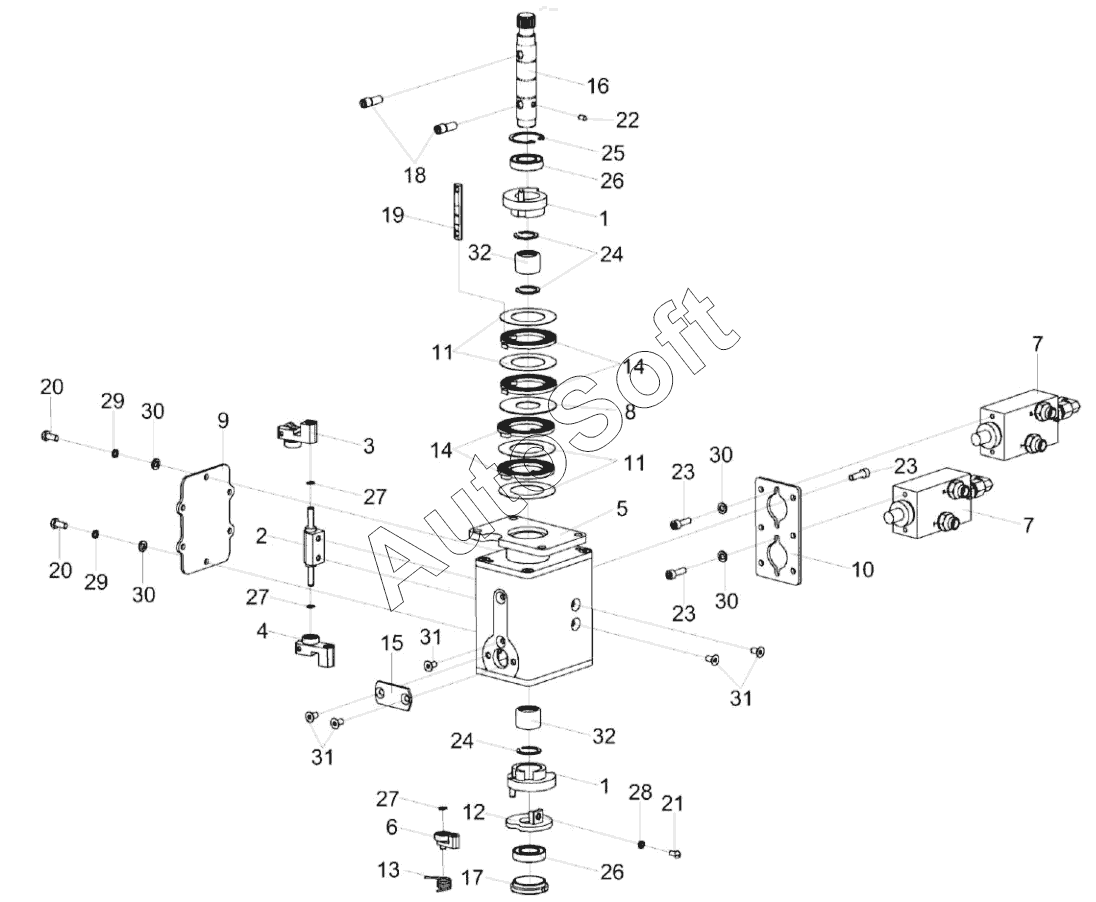

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Редуктор рулевой КС-150С-0119300
25
17
18
19
20
20
21
22
23
23
23
24
24
16
26
26
27
27
27
28
29
29
30
30
30
30
31
31
31
32
32
КС-150С-0119300
КС-150С-0119300
15
14
14
13
12
11
11
10
9
8
7
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0119300 | К***0 | Редуктор рулевой | |
| 1 | К***0 | Кулачок | |
| 2 | К***0 | Корпус | |
| 3 | К***А | Кулиса | |
| 4 | К***1 | Кулиса | |
| 5 | К***0 | Корпус редуктора | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Клапан рулевой | |
| 8 | К***2 | Диск внутренний | |
| 9 | К***5 | Крышка | |
| 10 | К***7 | Пластина | |
| 11 | К***2 | Шайба | |
| 12 | К***5 | Диск | |
| 13 | К***7 | Пружина | |
| 14 | К***1 | Пружина | |
| 15 | К***А | Крышка | |
| 16 | К***5 | Вал | |
| 17 | К***6 | Кольцо | |
| 18 | К***9 | Эксцентрик | |
| 19 | К***1 | Держатель | |
| 20 | Б***8 | Болт | |
| 21 | В***3 | Винт | |
| 22 | В***6 | Винт | |
| 23 | В***8 | Винт | |
| 24 | К***0 | Кольцо | |
| 25 | К***3 | Кольцо | |
| 26 | П***1 | Подшипник | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***2 | Шайба 5Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 6 65Г-6402 | |
| 30 | Ш***1 | Шайба | |
| 31 | В***1 | Винт | |
| 32 | П***S | Подшипник |
