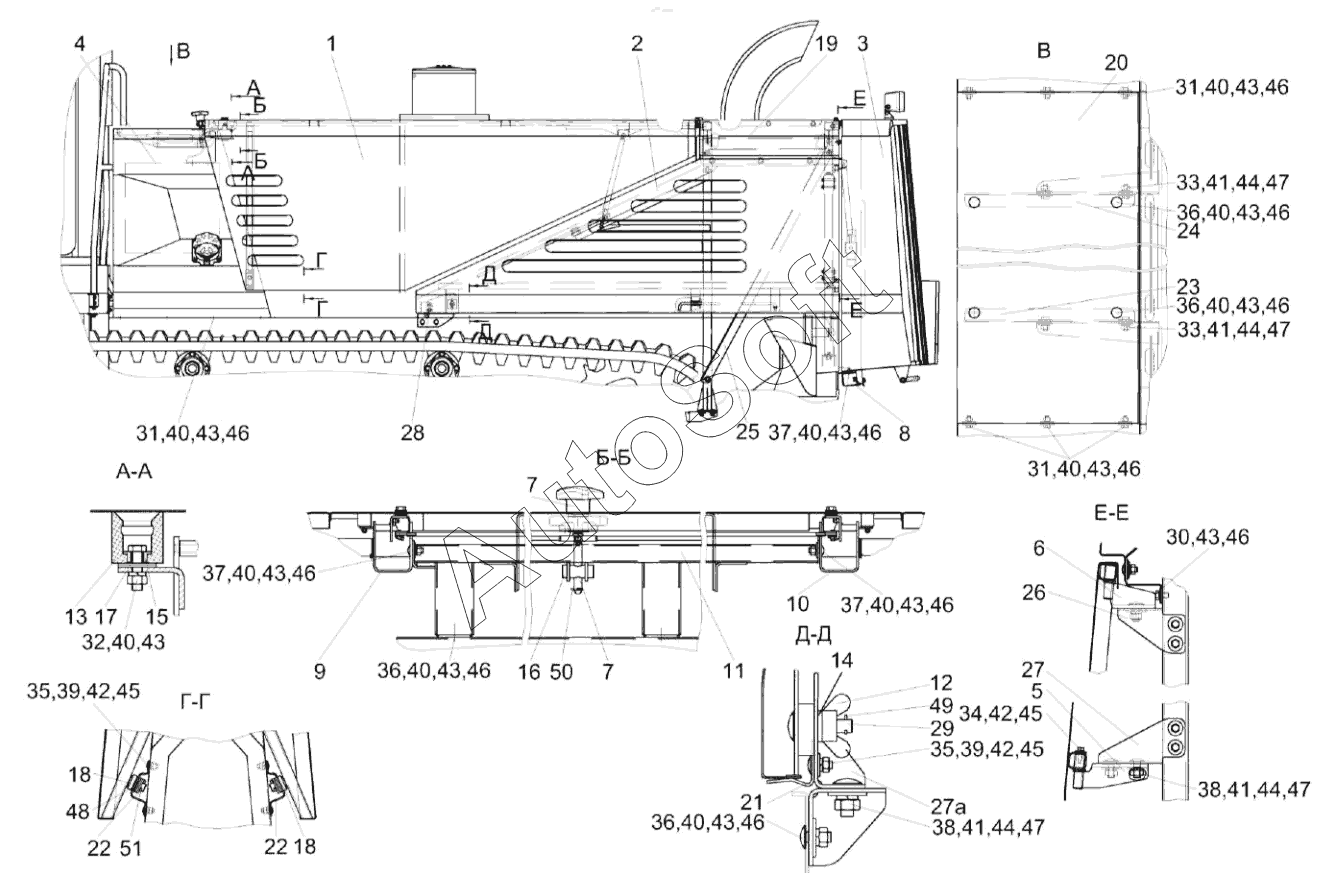

Каталог запасных частей к технике: Гомсельмаш KС-150С (2022). Установка капотов КС-150С-0128000 (лист 1)
КС-150С-0128000
КС-150С-0128000
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
27а
28
29
30
31
31
31
32
33
33
34
35
35
36
36
36
36
37
37
37
38
38
39
39
40
40
40
40
40
40
40
40
40
40
40
41
41
41
41
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
44
45
45
45
46
46
46
46
46
46
46
46
46
46
46
47
47
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Капот | |
| 10 | К***2 | Фиксатор замка | |
| 11 | К***0 | Опора | |
| 12 | К***0 | Гайка-барашек | |
| 13 | А***3 | Обойма | |
| 14 | Ж***5 | Шайба | |
| 15 | А***1 | Втулка | |
| 16 | К***8 | Ось | |
| 17 | К***1 | Шайба | |
| 18 | К***2 | Упор | |
| 19 | К***9 | Боковина | |
| 2 | К***0 | Капот | |
| 20 | К***1 | Крыша | |
| 21 | К***3 | Уголок | |
| 22 | К***2 | Кронштейн | |
| 23 | К***3 | Кронштейн | |
| 24 | К***1 | Кронштейн | |
| 25 | К***9 | Раскос | |
| 26 | К***1 | Кронштейн | |
| 27 | К***2 | Кронштейн | |
| 27а | К***6 | Кронштейн | |
| 28 | К***7 | Кронштейн | |
| 29 | К***1 | Болт | |
| 3 | К***0 | Воздухозаборник | |
| 30 | Б***6 | Болт М8-6eХ16-7796 | |
| 31 | Б***6 | Болт М8-6eХ20-7796 | |
| 32 | Б***6 | Болт М8-6eХ30-7796 | |
| 33 | Б***6 | Болт М10-6eХ25-7796 | |
| 34 | Б***8 | Болт М6-6eХ16-7798 | |
| 35 | Б***2 | Болт | |
| 36 | Б***2 | Болт М8-6eХ20-7802 | |
| 37 | Б***2 | Болт | |
| 38 | Б***2 | Болт М10-6eХ25-7802 | |
| 39 | Г***5 | Гайка М6-6G-5915 | |
| 4 | К***0 | Кожух | |
| 40 | Г***5 | Гайка М8-6G-5915 | |
| 41 | Г***5 | Гайка М10-6G-5915 | |
| 42 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 43 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 44 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***8 | Шайба | |
| 47 | Ш***8 | Шайба | |
| 48 | Ш***1 | Шайба C.12.01-11371 | |
| 49 | Ш***7 | Шплинт | |
| 5 | К***0 | Петля | |
| 50 | Ш***7 | Шплинт | |
| 51 | Ш***7 | Шплинт | |
| 6 | К***0 | Петля | |
| 7 | К***0 | Рукоятка | |
| 8 | К***0 | Фиксатор замка | |
| 9 | К***1 | Фиксатор замка |
