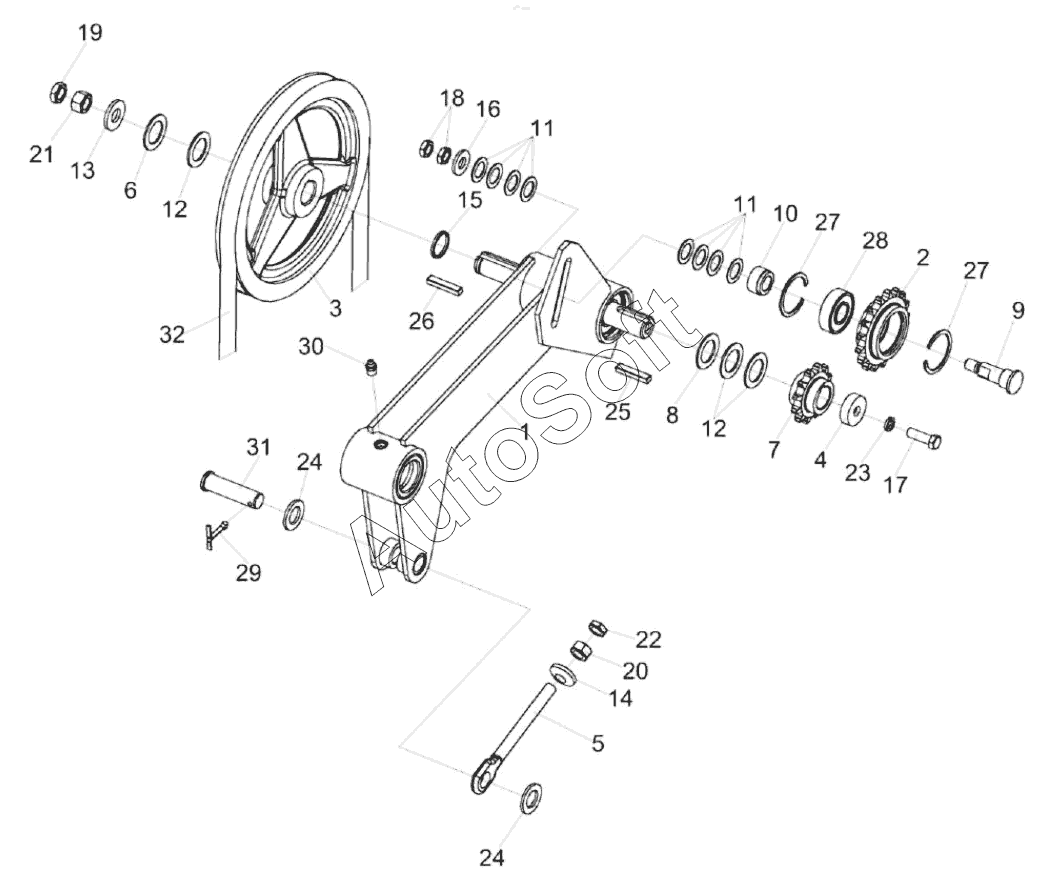

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2 (2021). Установка рычага КЗК-5-1500200А
26
18
19
20
21
22
23
24
24
25
17
27
27
27
27
27
27
28
29
30
31
32
9
1
2
3
4
5
6
7
8
КЗР 1510020
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1510020 | К***0 | Звездочка | |
| 1 | К***А | Рычаг | |
| 2 | К***1 | Звездочка | |
| 3 | К***1 | Шкив | |
| 4 | К***1 | Втулка | |
| 5 | К***3 | Зацеп | |
| 6 | К***5 | Кольцо | |
| 7 | К***2 | Звездочка | |
| 8 | К***7 | Шайба | |
| 9 | К***2 | Ось | |
| 10 | К***1 | Втулка | |
| 11 | К***5 | Шайба | |
| 12 | К***8 | Шайба регулировочная | |
| 13 | К***3 | Шайба | |
| 14 | К***5 | Шайба | |
| 15 | К***5 | Шайба | |
| 16 | П***А | Шайба | |
| 17 | Б***6 | Болт | |
| 18 | Г***6 | Гайка | |
| 19 | Г***6 | Гайка М16-6G – 2526 | |
| 20 | Г***5 | Гайка М12-6G–5915 | |
| 21 | Г***5 | Гайка М16-6G – 5915 | |
| 22 | Г***6 | Гайка М12-6G – 5916 | |
| 23 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***0 | Шпонка | |
| 26 | Ш***0 | Шпонка | |
| 27 | К***1 | Кольцо | |
| 27 | К***3 | Кольцо | |
| 28 | П***2 | Подшипник | |
| 29 | Ш***7 | Шплинт | |
| 30 | М***3 | Масленка 1.2.Ц6 – 19853 | |
| 31 | О***0 | Ось | |
| 32 | Р***d | Ремень |
