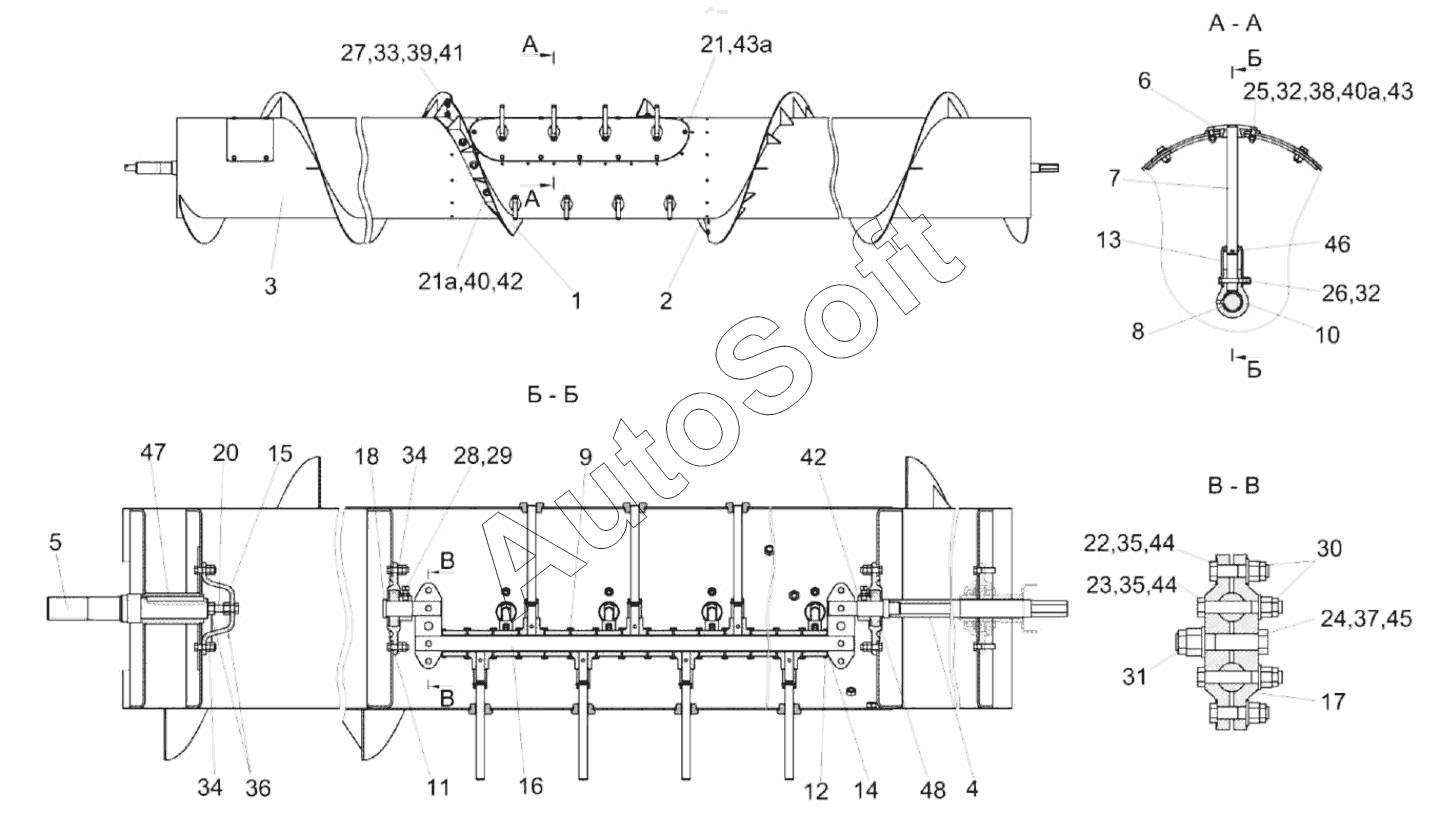

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2 (2021). Шнек КЗК-12-1502000А-02
КЗК-12-1502000А-02
КЗР 1502010B-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
21а
22
23
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
37
38
39
40
40а
41
42
42
43
43а
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1502000А-02 | К***2 | Шнек | |
| КЗР 1502010B-01 | К***1 | Шнек | |
| 1 | К***A | Виток | |
| 10 | К***1 | Втулка | |
| 11 | К***5 | Корпус | |
| 12 | К***1 | Крышка | |
| 13 | К***7 | Кронштейн | |
| 14 | К***2 | Шайба | |
| 15 | К***3 | Упор | |
| 16 | К***2 | Ось | |
| 17 | К***3 | Подвеска | |
| 18 | К***5 | Ось | |
| 19 | К***1 | Втулка | |
| 2 | К***A | Виток | |
| 20 | К***9 | Болт | |
| 21 | Б***6 | Болт | |
| 21а | Б***6 | Болт | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | Б***8 | Болт | |
| 26 | Б***8 | Болт | |
| 27 | Б***2 | Болт | |
| 28 | В***5 | Винт | |
| 29 | Г***6 | Гайка | |
| 3 | К***1 | Шнек | |
| 30 | Г***6 | Гайка | |
| 31 | Г***6 | Гайка М16-6G – 2526 | |
| 32 | Г***5 | Гайка М6-6G – 5915 | |
| 33 | Г***5 | Гайка М8-6G – 5915 | |
| 34 | Г***5 | Гайка М10-6G–5915 | |
| 35 | Г***5 | Гайка М12-6G–5915 | |
| 36 | Г***5 | Гайка М14-6G – 5915 | |
| 37 | Г***5 | Гайка М16-6G – 5915 | |
| 38 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 39 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 4 | К***1 | Ось | |
| 40 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 40а | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба | |
| 42 | Ш***8 | Шайба | |
| 43 | Ш***1 | Шайба | |
| 43а | Ш***1 | Шайба | |
| 44 | Ш***1 | Шайба | |
| 45 | Ш***1 | Шайба | |
| 46 | Ш***7 | Шплинт | |
| 47 | Ш***0 | Шпонка | |
| 48 | П***7 | Подшипник | |
| 5 | К***7 | Вал | |
| 6 | К***4 | Глазок | |
| 7 | К***1 | Палец | |
| 8 | К***2 | Втулка | |
| 9 | К***4 | Втулка |
