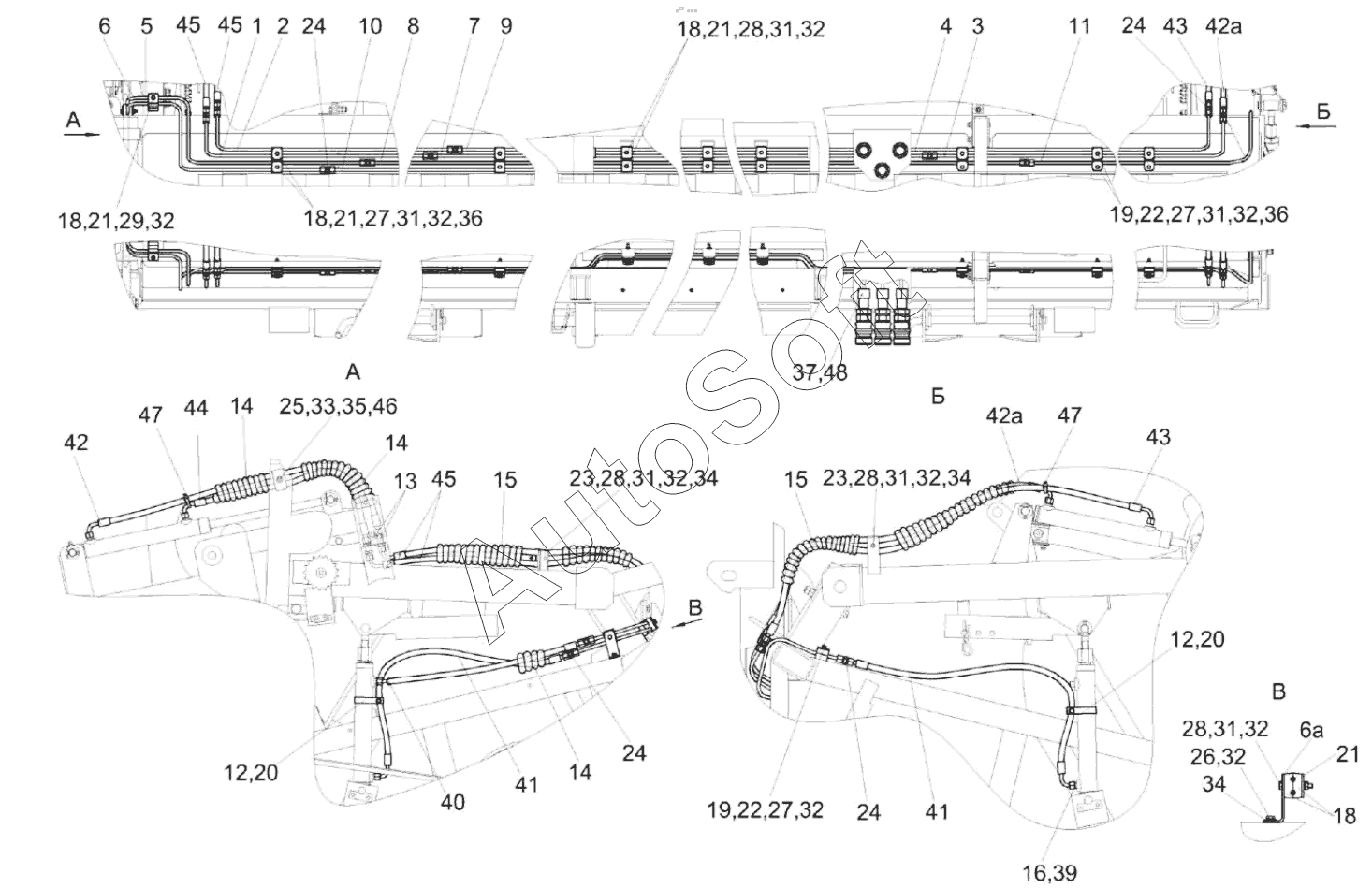

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2 (2021). Гидросистема жатки ЖЗК-5-2 КЗК-5-1580000
КЗК-5-1580000
КЗК-5-1580000
КЗК-5-1580000
КЗК-5-1580000
КЗК-5-1580000
КЗК-5-1580000
1
2
3
4
5
6
6а
7
8
9
10
11
12
12
13
14
14
14
15
15
16
18
18
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
24
24
24
25
26
27
27
27
28
28
28
28
29
31
31
31
31
31
31
32
32
32
32
32
32
32
32
32
33
34
34
34
35
36
36
37
39
40
41
41
42
42а
42а
43
43
44
45
45
45
46
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-1580000 | К***0 | Гидросистема жатки | |
| 1 | К***0 | Трубопровод | |
| 10 | К***3 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | А***0 | Хомут стяжной | |
| 13 | Г***1 | Штуцер | |
| 14 | О***2 | Оплетка | |
| 15 | О***4 | Оплетка | |
| 16 | К***3 | Штуцер | |
| 18 | К***1 | Брус | |
| 19 | К***2 | Брус | |
| 2 | К***1 | Трубопровод | |
| 20 | К***5 | Уплотнение | |
| 21 | К***1 | Накладка | |
| 22 | К***2 | Накладка | |
| 23 | К***1 | Брус | |
| 24 | У***2 | Штуцер | |
| 25 | Б***6 | Болт | |
| 26 | Б***8 | Болт М6-6eх16 – 7798 | |
| 27 | Б***8 | Болт | |
| 28 | Б***8 | Болт | |
| 29 | Б***8 | Болт | |
| 3 | К***0 | Трубопровод | |
| 31 | Г***5 | Гайка М6-6G – 5915 | |
| 32 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 33 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба | |
| 39 | П***8 | Прокладка | |
| 4 | К***0 | Трубопровод | |
| 40 | Р***° | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***° | Рукав высокого давления | |
| 42а | Р***° | Рукав высокого давления | |
| 43 | Р***° | Рукав высокого давления | |
| 44 | Р***° | Рукав высокого давления | |
| 45 | Р***° | Рукав высокого давления | |
| 46 | 2***H | Зажим | |
| 46 | Г***4 | Зажим | |
| 47 | Л***я | Лента стяжная зубчатая | |
| 48 | H***4 | Муфта | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 6а | К***1 | Кронштейн | |
| 7 | К***0 | Трубопровод | |
| 8 | К***3 | Трубопровод | |
| 9 | К***0 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
