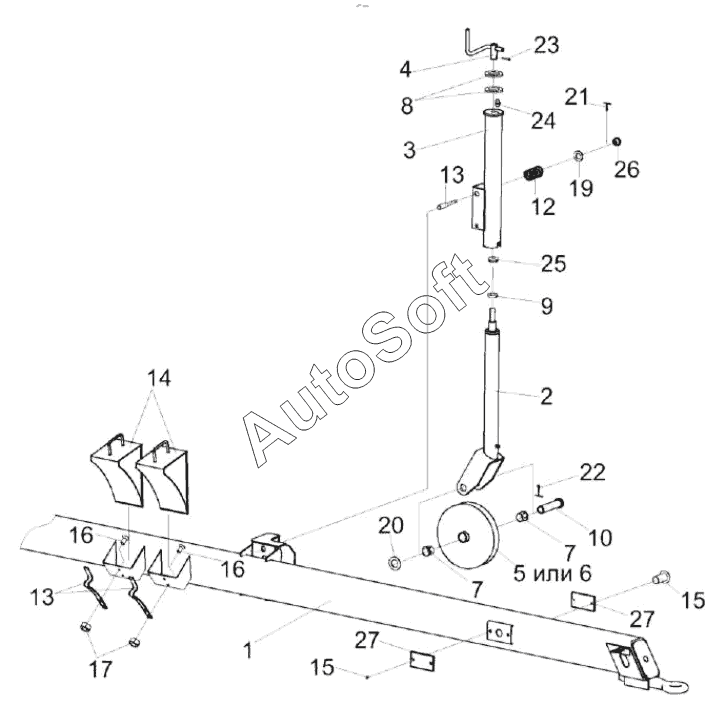

Каталог запасных частей к технике: Гомсельмаш ЖЗК-5-2 (2021). Тележка транспортная КЗК-5-1590010 (установка опоры КЗК-5-1590030)
КЗК-5-1590030
КЗК-5-1590030
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
16
17
19
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-5-1590030 | К***0 | Опора | |
| 1 | К***0 | Рама тележки | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Рукоятка | |
| 5 | К***0 | Колесо | |
| 6 | К***0 | Колесо | |
| 7 | К***1 | Втулка | |
| 8 | К***1 | Шайба | |
| 9 | К***7 | Шайба | |
| 10 | К***1 | Ось | |
| 11 | К***2 | Фиксатор | |
| 12 | А***2 | Пружина | |
| 13 | К***2 | Пружина | |
| 14 | П***0 | Упор противооткатный | |
| 15 | В***3 | Винт | |
| 16 | В***5 | Винт | |
| 17 | Г***G | Гайка | |
| 19 | Ш***1 | Шайба С.10.01 – 11371 | |
| 20 | Ш***1 | Шайба | |
| 21 | Ш***7 | Шплинт | |
| 22 | Ш***7 | Шплинт | |
| 23 | Ш***8 | Штифт | |
| 24 | М***3 | Масленка 1.1 – 19853 | |
| 25 | П***2 | Подшипник | |
| 26 | Н***4 | Ручка П302Д61-16-77 | |
| 27 | 3***1 | Световозвращатель |
