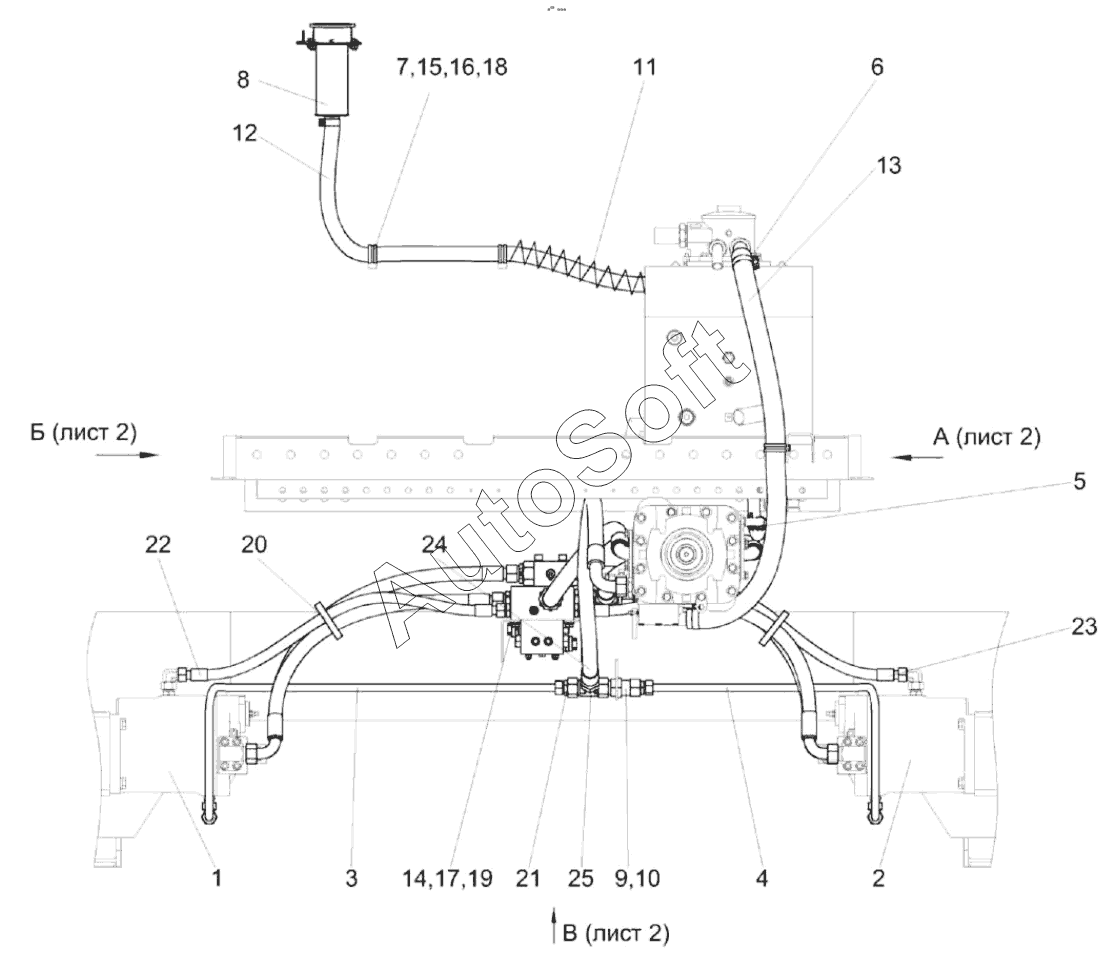

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Гидросистема привода хода косилки КС-100-5-0601000 (лист 1)
КС-100-5-0601000
ГШУ 0624010-07
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШУ 0624010-07 | Г***7 | Штуцер | |
| КС-100-5-0601000 | К***0 | Гидросистема привода хода косилки | |
| 1 | К***0 | Гидромотор | |
| 2 | К***1 | Гидромотор | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | А***0 | Хомут | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***6 | Хомут | |
| 8 | К***0 | Горловина заливная | |
| 9 | Г***7 | Штуцер | |
| 10 | Г***9 | Гайка | |
| 11 | О***8 | Оплетка | |
| 12 | Р***1 | Рукав | |
| 13 | Р***2 | Рукав | |
| 14 | Б***6 | Болт | |
| 15 | Б***8 | Болт | |
| 16 | Ш***2 | Шайба | |
| 17 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 18 | Ш***8 | Шайба | |
| 19 | Ш***1 | Шайба С.12.01-11371 | |
| 20 | 2***2 | Лента стяжная | |
| 21 | R***F | Переходник | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | E***F | Тройник |
