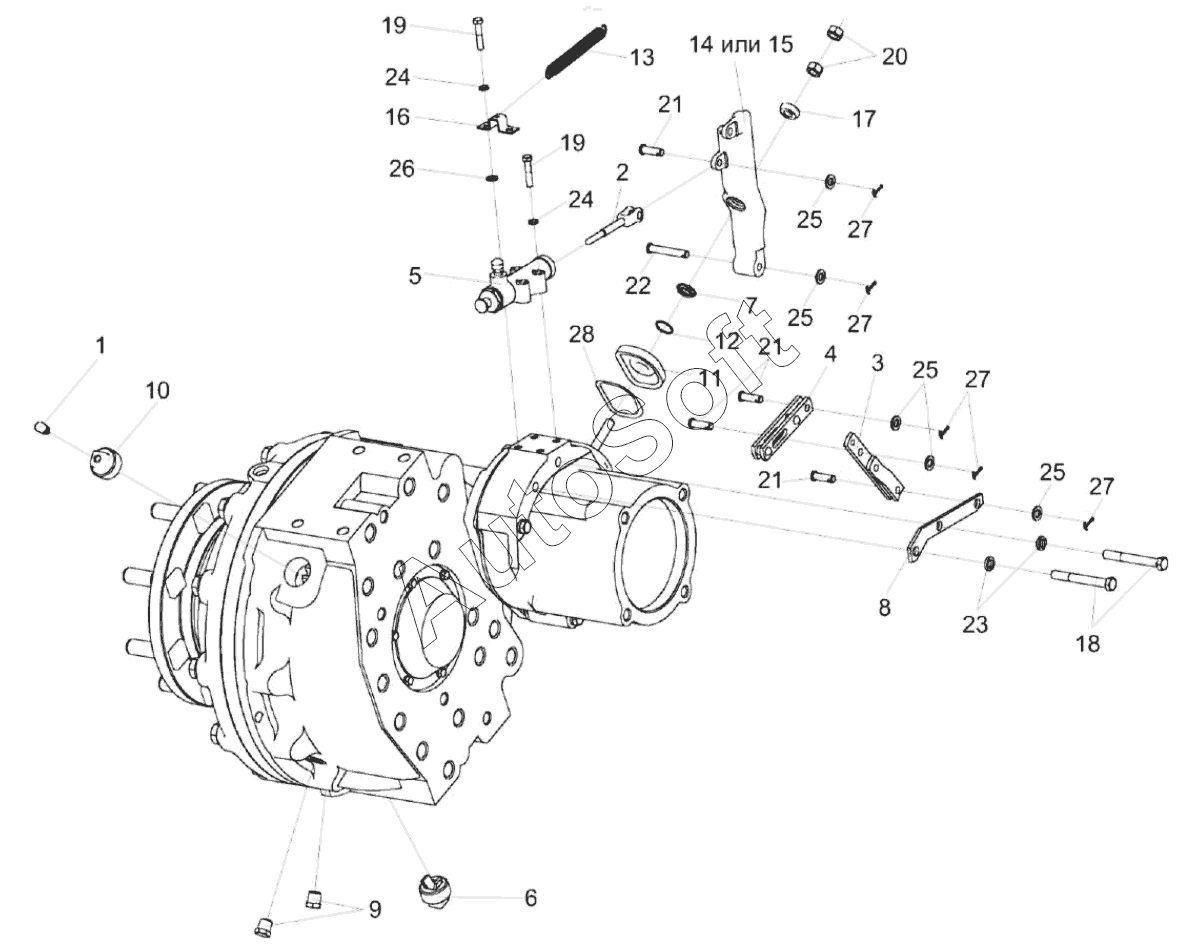

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Редуктор бортовой КС-100-5-0107020 и КС-100-5-0107020-01 (зеркальное отражение)
13
28
27
27
27
27
26
25
25
25
25
24
24
23
22
21
21
21
20
19
19
18
17
16
15
14
КС-100-5-0107020
12
11
11
10
9
8
7
6
5
4
3
2
1
КС-100-5-0107020-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-5-0107020 | К***0 | Редуктор бортовой | |
| КС-100-5-0107020-01 | К***1 | Редуктор бортовой | |
| 1 | 3***А | Сапун | |
| 2 | 3***0 | Толкатель | |
| 3 | 3***0 | Тяга | |
| 4 | 3***0 | Тяга | |
| 5 | М***А | Гидроцилиндр тормоза | |
| 6 | У***0 | Пробка | |
| 7 | 3***7 | Пружина отжимная | |
| 8 | К***5 | Пластина | |
| 9 | К***8 | Пробка | |
| 10 | К***1 | Пробка | |
| 11 | 5***2 | Чехол | |
| 11 | М***3 | Чехол | |
| 12 | М***8 | Кольцо | |
| 13 | М***5 | Пружина | |
| 14 | У***6 | Рычаг | |
| 15 | У***1 | Рычаг | |
| 16 | У***3 | Кронштейн | |
| 17 | У***5 | Упор | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 21 | О***0 | Ось | |
| 22 | О***0 | Ось | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C.10.01-11371 | |
| 26 | Ш***1 | Шайба | |
| 27 | Ш***7 | Шплинт | |
| 28 | П***2 | Проволока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
