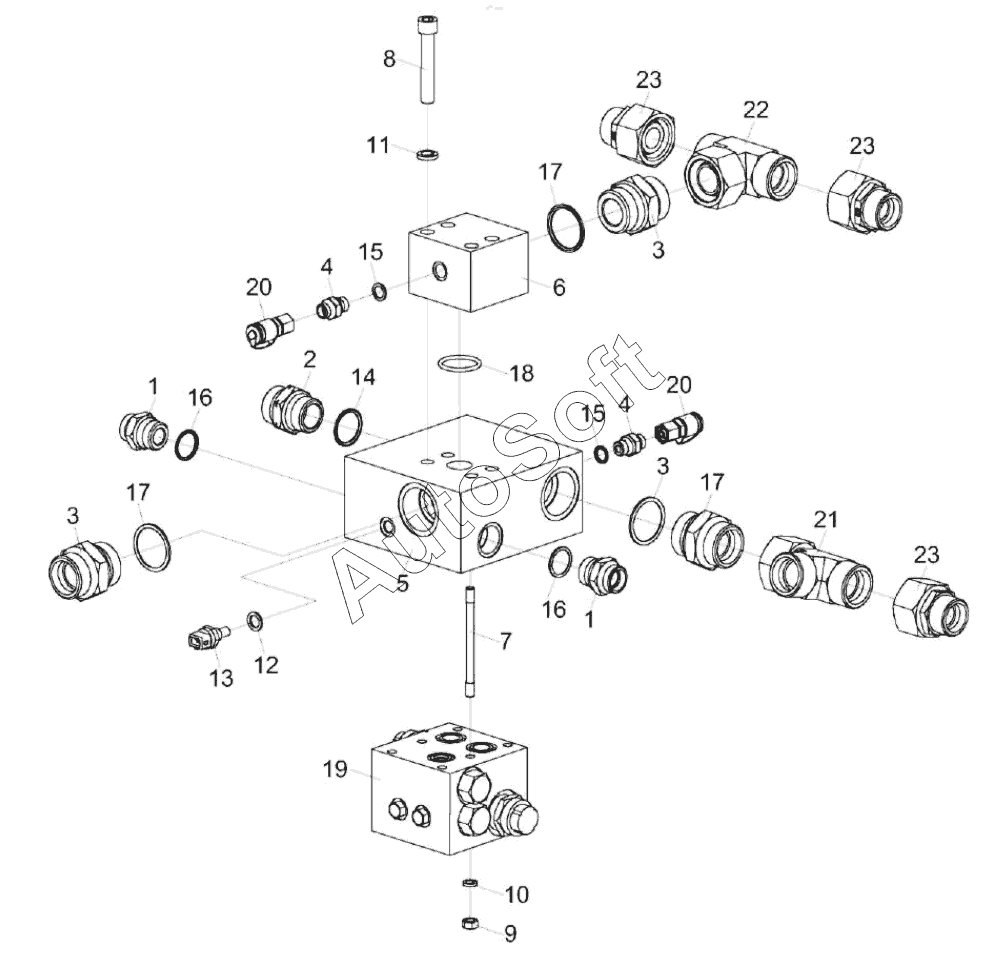

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Гидроблок КС-100-4-0601350
10
23
23
23
22
21
20
20
19
18
17
17
17
16
16
15
15
14
13
12
11
КС-100-4-0601350
9
8
7
6
5
4
4
3
3
3
2
1
1
ГШТ 6014240-01
ГШМ 6042240-12
ГШМ 6033240-08
ГШМ 6027240-05
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШМ 6027240-05 | Г***5 | Штуцер | |
| ГШМ 6033240-08 | Г***8 | Штуцер | |
| ГШМ 6042240-12 | Г***2 | Штуцер | |
| ГШТ 6014240-01 | Г***1 | Штуцер | |
| КС-100-4-0601350 | К***0 | Гидроблок | |
| 1 | Г***5 | Штуцер | |
| 2 | Г***8 | Штуцер | |
| 3 | Г***2 | Штуцер | |
| 4 | Г***1 | Штуцер | |
| 5 | К***5 | Плита | |
| 6 | К***9 | Плита | |
| 7 | К***9 | Шпилька | |
| 8 | В***8 | Винт | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 12 | П***8 | Прокладка | |
| 13 | 1***8 | Датчик температуры | |
| 14 | К***3 | Кольцо | |
| 15 | К***4 | Кольцо | |
| 16 | К***7 | Кольцо | |
| 17 | К***2 | Кольцо | |
| 18 | Г***3 | Кольцо уплотнительное | |
| 19 | G***7 | Коробка клапанная | |
| 20 | A***L | Соединение резьбовое с колпачком | |
| 21 | E***F | Тройник | |
| 22 | E***F | Тройник | |
| 23 | R***F | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
