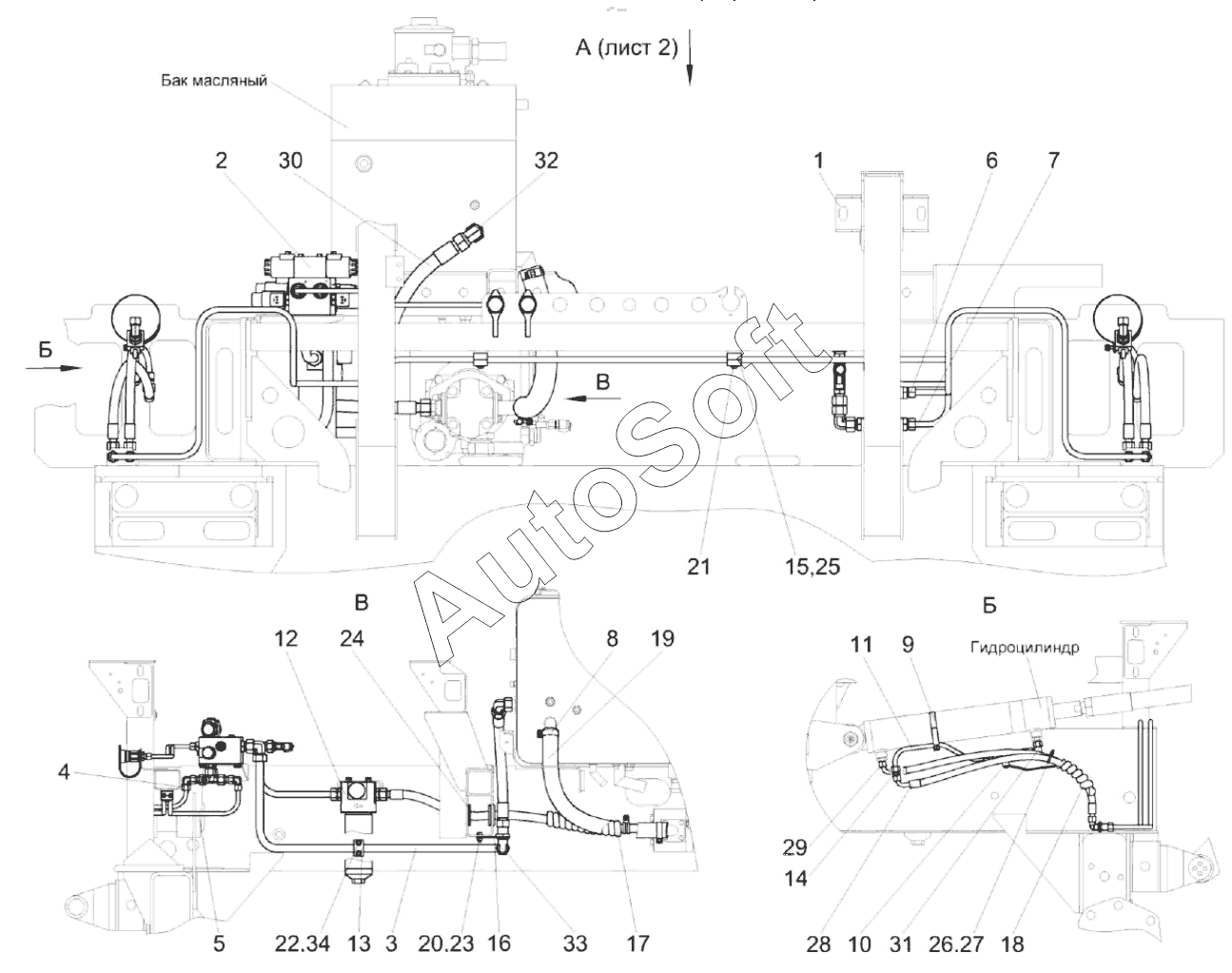

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Гидросистема силовых гидроцилиндров косилки КС-100-5-0602000 (лист 1)
КС-100-5-0602000
ГПД 0601120
ГПО 0601220
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГПД 0601120 | Г***0 | Установка зажима | |
| ГПО 0601220 | Г***0 | Установка зажима | |
| КС-100-5-0602000 | К***0 | Гидросистема силовых гидроцилиндров косилки | |
| 1 | К***0 | Установка кронштейнов | |
| 2 | К***0 | Гидроблок | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | А***0 | Хомут стяжной | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***0 | Кран | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Фильтр напорный | |
| 13 | Г***2 | Зажим | |
| 13 | З***Н | Зажим | |
| 14 | Г***4 | Штуцер | |
| 15 | К***1 | Накладка | |
| 16 | К***4 | Кронштейн | |
| 17 | О***1 | Оплетка | |
| 18 | О***8 | Оплетка | |
| 19 | Р***5 | Рукав всасывающий | |
| 20 | Б***G | Болт | |
| 21 | Б***8 | Болт | |
| 22 | Б***8 | Болт | |
| 23 | Г***G | Гайка | |
| 24 | 5***5 | Втулка | |
| 25 | 1***Н | Зажим | |
| 26 | 2***2 | Лента стяжная | |
| 27 | 2***2 | Лента стяжная | |
| 28 | Р***° | Рукав высокого давления | |
| 29 | Р***° | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | E***F | Угольник | |
| 32 | E***F | Угольник EW22LOMDCF | |
| 33 | W***F | Угольник | |
| 34 | Ш***8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
