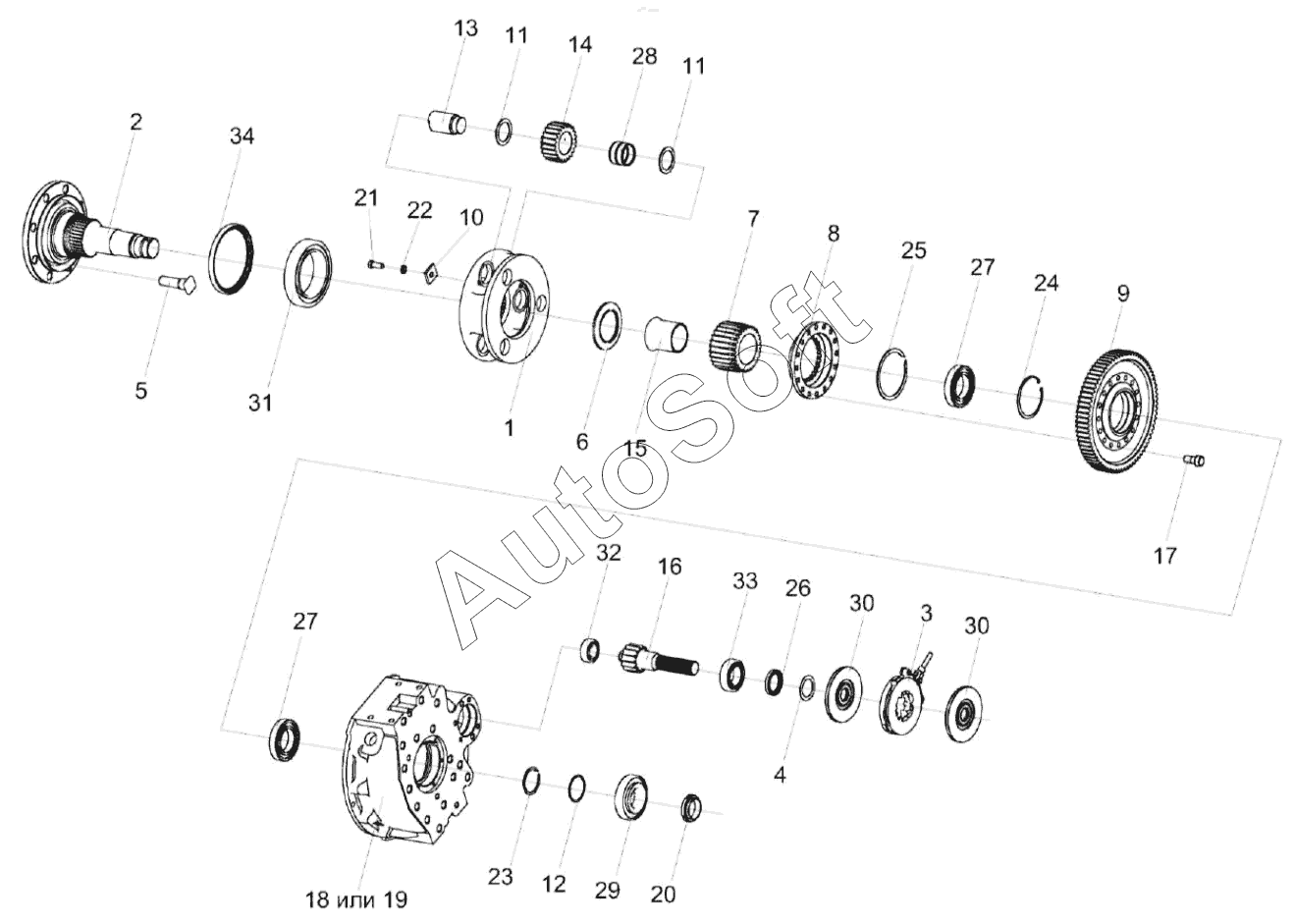

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Редуктор бортовой КС-100-5-0107020 и КС-100-5-0107020-01 (зеркальное отражение) (валы и шестерни)
30
30
20
21
22
23
24
25
26
26
27
27
28
29
19
31
31
32
32
32
33
33
33
34
34
34
8
КС-100-5-0107020-01
КЗК-12А-12-0107210
КЗК-12А-12-0107220
1
1
2
3
4
5
6
7
КС-100-5-0107020
9
10
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-12-0107210 | К***0 | Водило | |
| КЗК-12А-12-0107220 | К***0 | Колесо | |
| КС-100-5-0107020 | К***0 | Редуктор бортовой | |
| КС-100-5-0107020-01 | К***1 | Редуктор бортовой | |
| 1 | К***0 | Водило | |
| 1 | К***А | Водило | |
| 2 | К***0 | Ось колеса | |
| 3 | М***А | Диски нажимные | |
| 4 | 3***4 | Кольцо | |
| 5 | К***2 | Болт | |
| 6 | К***4 | Проставка | |
| 7 | К***3 | Шестерня | |
| 8 | К***4 | Муфта соединительная | |
| 9 | К***5 | Колесо | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Шайба | |
| 12 | К***3 | Шайба | |
| 13 | К***1 | Ось | |
| 14 | К***2 | Сателлит | |
| 15 | К***1 | Втулка | |
| 16 | М***А | Вал-шестерня | |
| 17 | У***А | Болт | |
| 18 | У***1 | Корпус | |
| 19 | У***1 | Корпус | |
| 20 | У***8 | Гайка | |
| 21 | Б***6 | Болт М10-6eх25-7796 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | К***0 | Кольцо | |
| 24 | К***3 | Кольцо | |
| 25 | К***0 | Кольцо | |
| 26 | М***2 | Манжета | |
| 26 | У***R | Уплотнение | |
| 27 | П***8 | Подшипник 215-8338 | |
| 28 | П***й | Подшипник | |
| 29 | П***5 | Подшипник | |
| 30 | 3***0 | Диск тормоза фрикционный | |
| 31 | П***5 | Подшипник | |
| 31 | П***X | Подшипник | |
| 32 | П***M | Подшипник | |
| 32 | П***1 | Подшипник | |
| 32 | П***J | Подшипник | |
| 33 | П***M | Подшипник | |
| 33 | П***1 | Подшипник | |
| 33 | П***J | Подшипник | |
| 34 | М***) | Манжета | |
| 34 | М***2 | Манжета | |
| 34 | У***R | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
