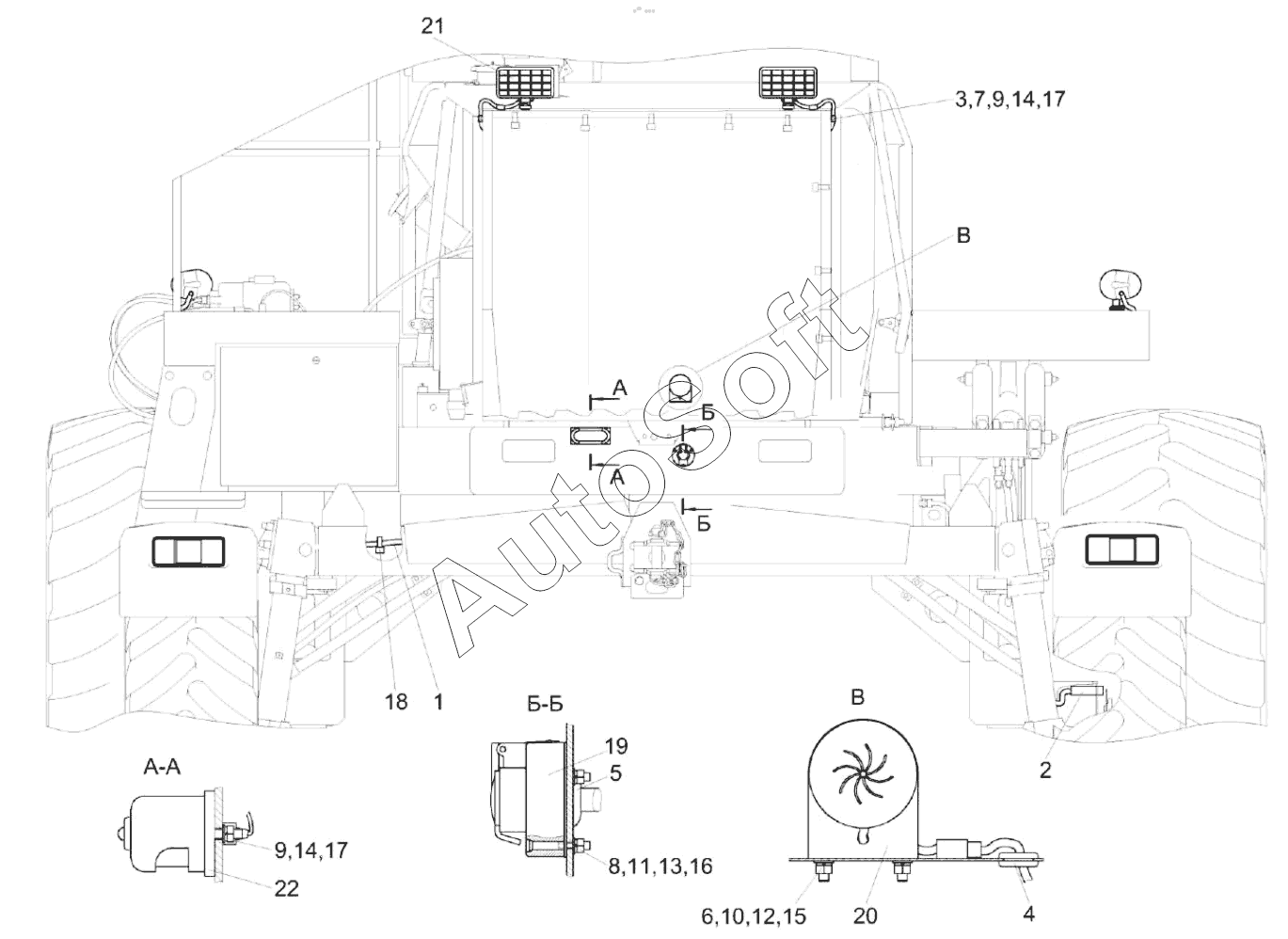

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Установка электрооборудования косилки КС-100-5-0721000 (лист 3)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-5-0721000 | К***0 | Установка электрооборудования косилки | |
| 1 | К***0 | Жгут задних фонарей | |
| 2 | К***0 | Датчик оборотов | |
| 3 | У***1 | Хомут | |
| 4 | К***2 | Втулка | |
| 5 | К***8 | Крышка | |
| 6 | В***3 | Винт | |
| 7 | В***3 | Винт | |
| 8 | В***5 | Винт | |
| 9 | Г***5 | Гайка М6-6G-5915 | |
| 10 | Г***7 | Гайка М4-6G-5927 | |
| 11 | Г***7 | Гайка М5-6G-5927 | |
| 12 | Ш***2 | Шайба 4.65Г-6402 | |
| 13 | Ш***2 | Шайба 5.65Г-6402 | |
| 14 | Ш***2 | Шайба 6.65Г-6402 | |
| 15 | Ш***1 | Шайба С.4.01-11371 | |
| 16 | Ш***1 | Шайба С.5.01-11371 | |
| 17 | Ш***1 | Шайба С.6.01-11371 | |
| 18 | 2***2 | Лента стяжная | |
| 19 | Р***2 | Розетка | |
| 20 | С***1 | Сигнализатор заднего хода разнотональный | |
| 21 | Р***6 | Фара рабочая | |
| 22 | Ф***0 | Фонарь освещения заднего номерного знака |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
