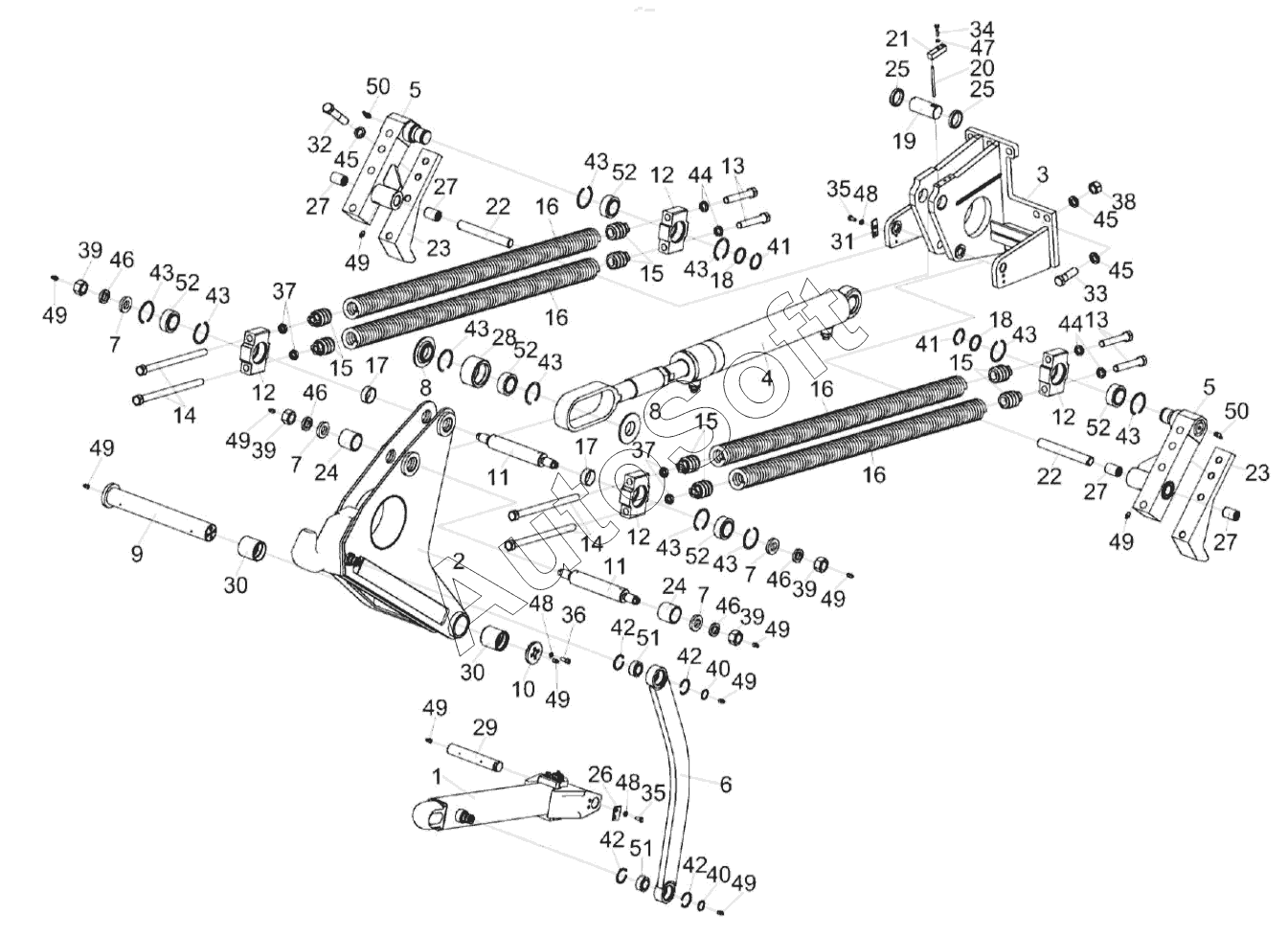

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Установка механизма навески КС-100-2-0154000 (левая сторона)
КС-100-2-0154000
КС-100-0154030
КС-100-0154040
КС-100-2-0154010-01
КС-100-2-0104080
КС-200-0104050-01
КС-200-0104080
1
2
3
4
5
5
6
7
7
7
7
8
8
9
10
11
11
12
12
12
12
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
20
21
22
22
23
23
24
24
25
25
26
27
27
27
27
28
29
30
30
31
32
33
34
35
35
36
37
37
38
39
39
39
39
40
40
41
41
42
42
42
42
43
43
43
43
43
43
43
43
43
43
44
44
45
45
45
46
46
46
46
47
48
48
48
49
49
49
49
49
49
49
49
49
49
49
50
50
51
51
52
52
52
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0154030 | К***0 | Опора | |
| КС-100-0154040 | К***0 | Пружина | |
| КС-100-2-0104080 | К***0 | Рычаг | |
| КС-100-2-0154000 | К***0 | Установка механизма навески | |
| КС-100-2-0154010-01 | К***1 | Рычаг | |
| КС-200-0104050-01 | К***1 | Штанга | |
| КС-200-0104080 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | К***0 | Рычаг | |
| 6 | К***1 | Тяга | |
| 7 | К***5 | Шайба | |
| 8 | К***9 | Шайба | |
| 9 | К***А | Ось | |
| 10 | К***А | Шайба | |
| 11 | К***1 | Ось | |
| 12 | К***2 | Опора | |
| 13 | К***3 | Болт | |
| 14 | К***1 | Болт | |
| 15 | К***4 | Пробка | |
| 16 | К***5 | Пружина | |
| 17 | К***1 | Втулка | |
| 18 | К***1 | Кольцо | |
| 19 | К***2 | Ось | |
| 20 | К***3 | Фиксатор | |
| 21 | К***4 | Защита | |
| 22 | К***5 | Ось | |
| 23 | К***1 | Упор | |
| 24 | К***1 | Втулка | |
| 25 | К***1 | Втулка | |
| 26 | К***6 | Пластина | |
| 27 | К***1 | Втулка | |
| 28 | К***8 | Ролик | |
| 29 | К***7 | Ось | |
| 30 | К***1 | Втулка | |
| 31 | У***7 | Пластина | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Б***6 | Болт М8-6eХ16-7796 | |
| 36 | В***8 | Винт | |
| 37 | Г***6 | Гайка М18Х1,5-6G-2526 | |
| 38 | Г***5 | Гайка М20-6G-5915 | |
| 39 | Г***5 | Гайка | |
| 40 | К***0 | Кольцо В25-13940 | |
| 41 | К***0 | Кольцо В40-13940 | |
| 42 | К***1 | Кольцо | |
| 43 | К***1 | Кольцо В62-13941 | |
| 44 | Ш***2 | Шайба | |
| 45 | Ш***2 | Шайба | |
| 46 | Ш***2 | Шайба | |
| 47 | Ш***2 | Шайба | |
| 48 | Ш***2 | Шайба | |
| 49 | М***3 | Масленка 1.2.Ц6-19853 | |
| 50 | М***3 | Масленка | |
| 51 | П***5 | Подшипник | |
| 52 | П***5 | Подшипник |
