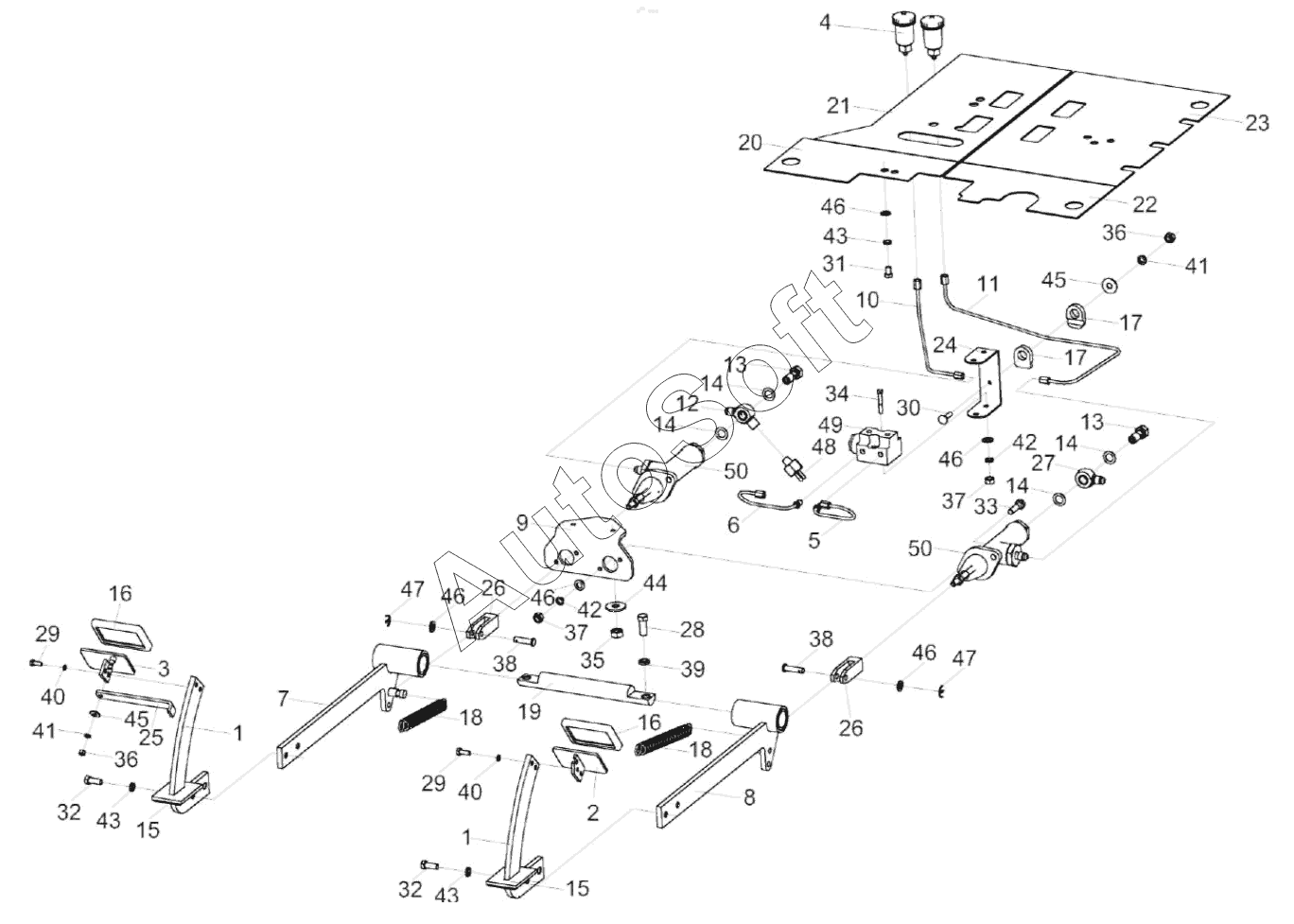

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Площадка управления КС-100-5-0119000 (лист 2)
38
38
26
26
27
28
29
29
30
31
32
32
33
34
35
36
36
37
37
25
39
40
40
41
41
42
42
43
43
43
44
45
45
46
46
46
46
46
47
47
48
49
50
50
13
13
1
1
2
3
4
5
6
7
8
9
10
11
12
КС-100-5-0119000
КС-100-5-0119000
КС-100-5-0119000
КС-100-5-0119000
КС-100-5-0119000
14
14
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-5-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Педаль | |
| 3 | К***0 | Педаль | |
| 4 | К***0 | Установка тормозных бачков | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***0 | Рычаг | |
| 8 | К***1 | Рычаг | |
| 9 | К***0 | Кронштейн | |
| 10 | К***0 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | У***1 | Угольник | |
| 13 | 5***3 | Болт | |
| 14 | 7***5 | Прокладка | |
| 15 | К***7 | Уплотнение | |
| 16 | К***2 | Подушка | |
| 17 | К***1 | Держатель трубопроводов | |
| 18 | К***9 | Пружина | |
| 19 | К***6 | Ось | |
| 20 | К***2 | Прокладка | |
| 21 | К***3 | Прокладка | |
| 22 | К***4 | Прокладка | |
| 23 | К***5 | Прокладка | |
| 24 | К***3 | Кронштейн | |
| 25 | У***3 | Пластина | |
| 26 | У***6 | Вилка | |
| 27 | У***2 | Угольник | |
| 28 | Б***6 | Болт М10-6eх25-7796 | |
| 29 | Б***8 | Болт М6-6eх16-7798 | |
| 30 | Б***2 | Болт | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт | |
| 33 | Б***8 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Г***5 | Гайка М10-6G-5915 | |
| 36 | Г***5 | Гайка М6-6G-5915 | |
| 37 | Г***5 | Гайка М8-6G-5915 | |
| 38 | О***0 | Ось | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 6.65Г-6402 | |
| 41 | Ш***2 | Шайба | |
| 42 | Ш***2 | Шайба 8.65Г-6402 | |
| 43 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 44 | Ш***8 | Шайба | |
| 45 | Ш***8 | Шайба | |
| 46 | Ш***1 | Шайба | |
| 47 | Ш***7 | Шплинт 2х20-397 | |
| 48 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 49 | 3***1 | Регулятор давления | |
| 50 | Т***0 | Цилиндр главный привода тормозов |
