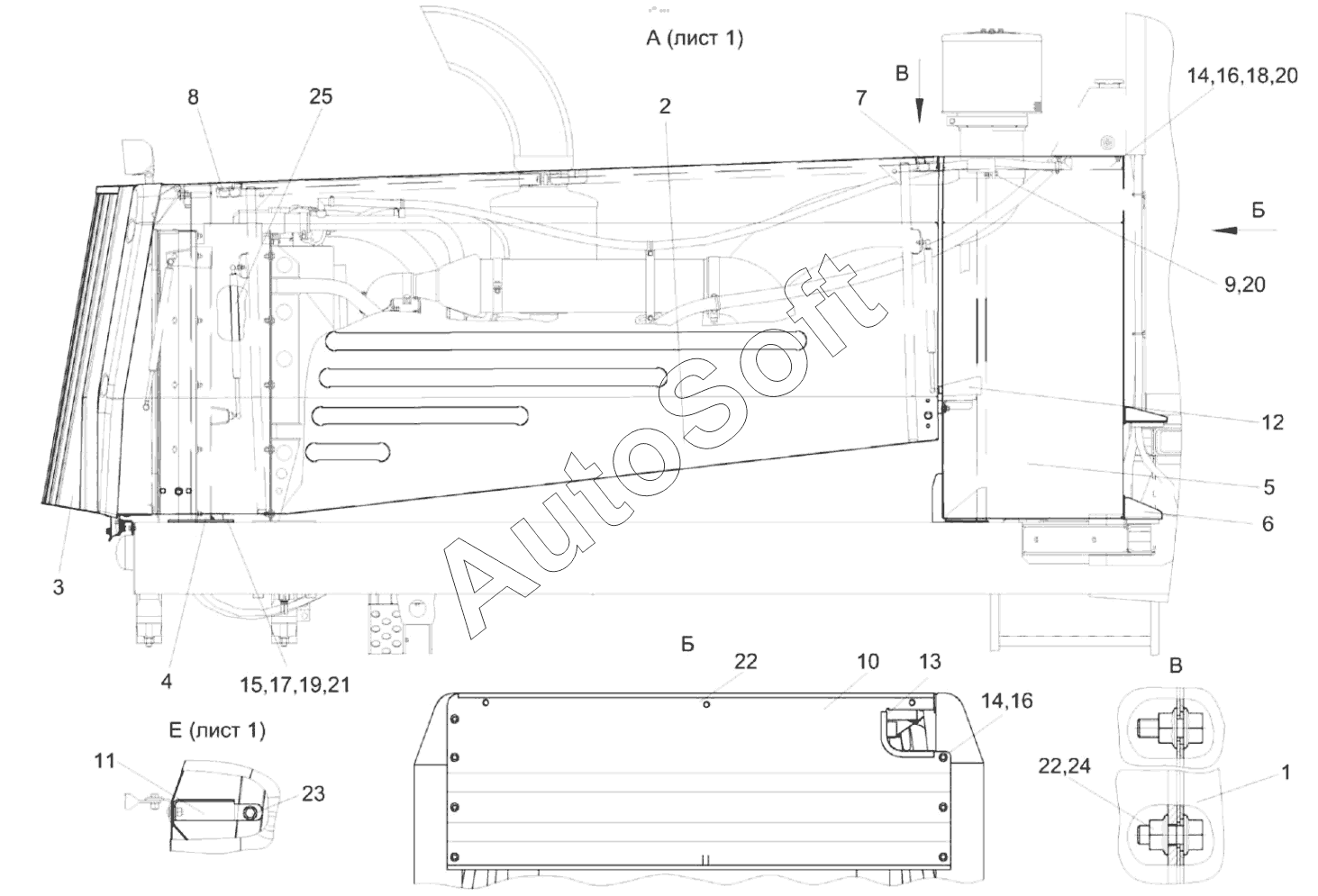

Каталог запасных частей к технике: Гомсельмаш KС-100 (2022). Установка капотов КС-100-0128000 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Крыша | |
| 2 | К***1 | Капот | |
| 3 | К***0 | Воздухозаборник | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Боковина | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Петля | |
| 8 | К***1 | Петля | |
| 9 | К***1 | Шайба | |
| 10 | К***5 | Стенка | |
| 11 | К***9 | Упор | |
| 12 | К***1 | Кронштейн | |
| 13 | К***2 | Уплотнение | |
| 14 | Б***6 | Болт М8-6eх20-7796 | |
| 15 | Б***6 | Болт | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Г***5 | Гайка М14-6G-5915 | |
| 18 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 14.65Г-6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***8 | Шайба | |
| 22 | Б***G | Болт | |
| 23 | Б***G | Болт | |
| 24 | Г***G | Гайка | |
| 25 | 1***0 | Пружина газовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
