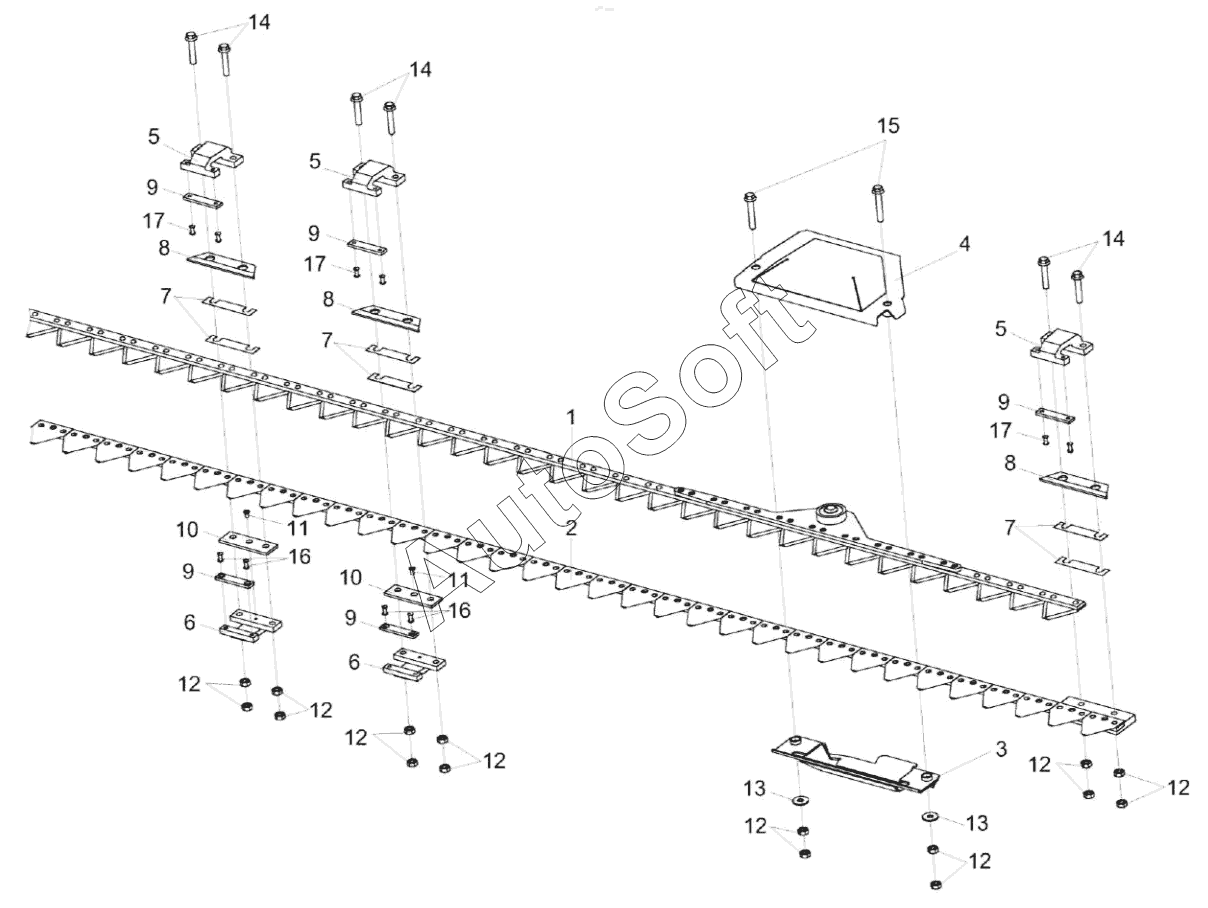

Каталог запасных частей к технике: Гомсельмаш ЖР-5 (2021). Установка аппарата режущего КС-150С-1507000Б
8
8
8
17
17
17
16
16
15
14
14
14
13
13
12
12
12
12
12
12
12
12
11
11
10
10
9
9
9
9
9
КС-150С-1507000Б
КС-150С-1507000Б
КС-150С-1507000Б
7
7
7
6
6
5
5
5
4
3
2
1
КС-150С-1507080
КС-150С-1507080
КС-150С-1507080
КС-150С-1507070
КС-150С-1507070
КС-150С-1507070
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-1507000Б | К***Б | Установка аппарата режущего | |
| КС-150С-1507070 | К***0 | Прижим | |
| КС-150С-1507080 | К***0 | Прижим | |
| 1 | К***А | Нож | |
| 2 | К***0 | Нож неподвижный | |
| 3 | К***А | Щиток | |
| 4 | К***А | Щиток | |
| 5 | К***8 | Прижим | |
| 6 | К***1 | Прижим | |
| 7 | М***6 | Прокладка | |
| 8 | М***2 | Пластина | |
| 9 | К***9 | Пластина трения | |
| 10 | К***2 | Пластина трения | |
| 11 | В***5 | Винт | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Ш***8 | Шайба | |
| 14 | Б***G | Болт | |
| 15 | Б***G | Болт | |
| 16 | З***0 | Заклепка | |
| 17 | З***0 | Заклепка |
