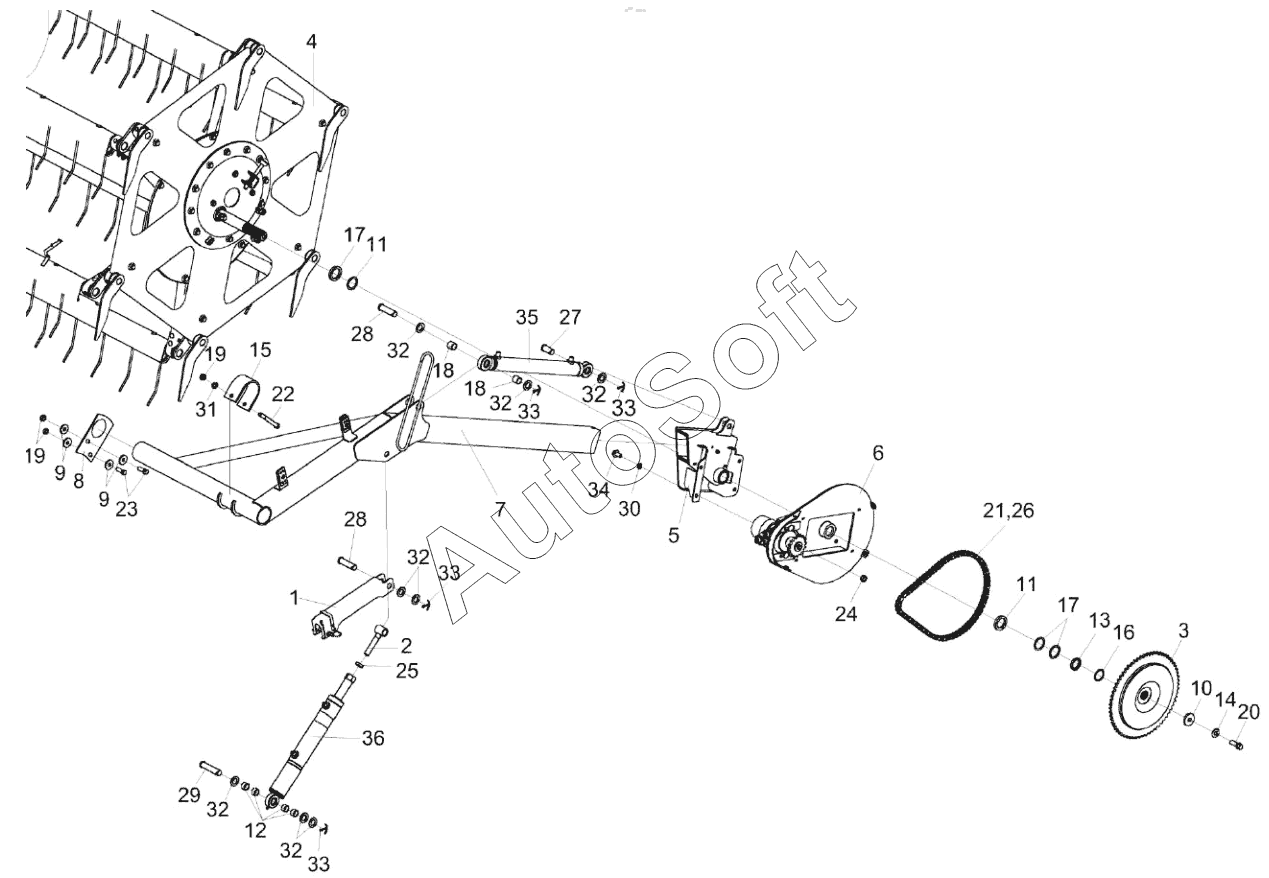

Каталог запасных частей к технике: Гомсельмаш ЖР-5 (2021). Установка мотовила КС-150С-1503000 (лист 2)
КС-150С-1503000
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
32
32
32
32
32
33
33
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150С-1503000 | К***0 | Установка мотовила | |
| 1 | Ж***А | Упор | |
| 2 | Ж***А | Проушина гидроцилиндра | |
| 3 | К***А | Муфта фрикционная | |
| 4 | К***0 | Мотовило | |
| 5 | К***0 | Направляющая | |
| 6 | К***0 | Основание | |
| 7 | К***0 | Поддержка правая | |
| 8 | Ж***А | Опора | |
| 9 | К***1 | Шайба | |
| 10 | К***8 | Шайба | |
| 11 | К***4 | Втулка | |
| 12 | К***1 | Втулка | |
| 13 | К***4 | Втулка | |
| 14 | К***1 | Шайба пружинная | |
| 15 | К***2 | Скоба | |
| 16 | К***9 | Кольцо | |
| 17 | К***9 | Шайба | |
| 18 | К***5 | Втулка | |
| 19 | П***2 | Гайка самостопорящаяся | |
| 20 | У***3 | Болт | |
| 21 | Ц***2 | Цепь | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт | |
| 24 | Г***5 | Гайка М12-6G-5915 | |
| 25 | Г***6 | Гайка | |
| 26 | З***8 | Звено | |
| 27 | О***0 | Ось | |
| 28 | О***0 | Ось | |
| 29 | О***0 | Ось | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***1 | Шайба C.12.01-11371 | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***7 | Шплинт 5х36-397 | |
| 34 | Б***G | Болт | |
| 35 | В***0 | Гидроцилиндр | |
| 36 | В***2 | Гидроцилиндр |
