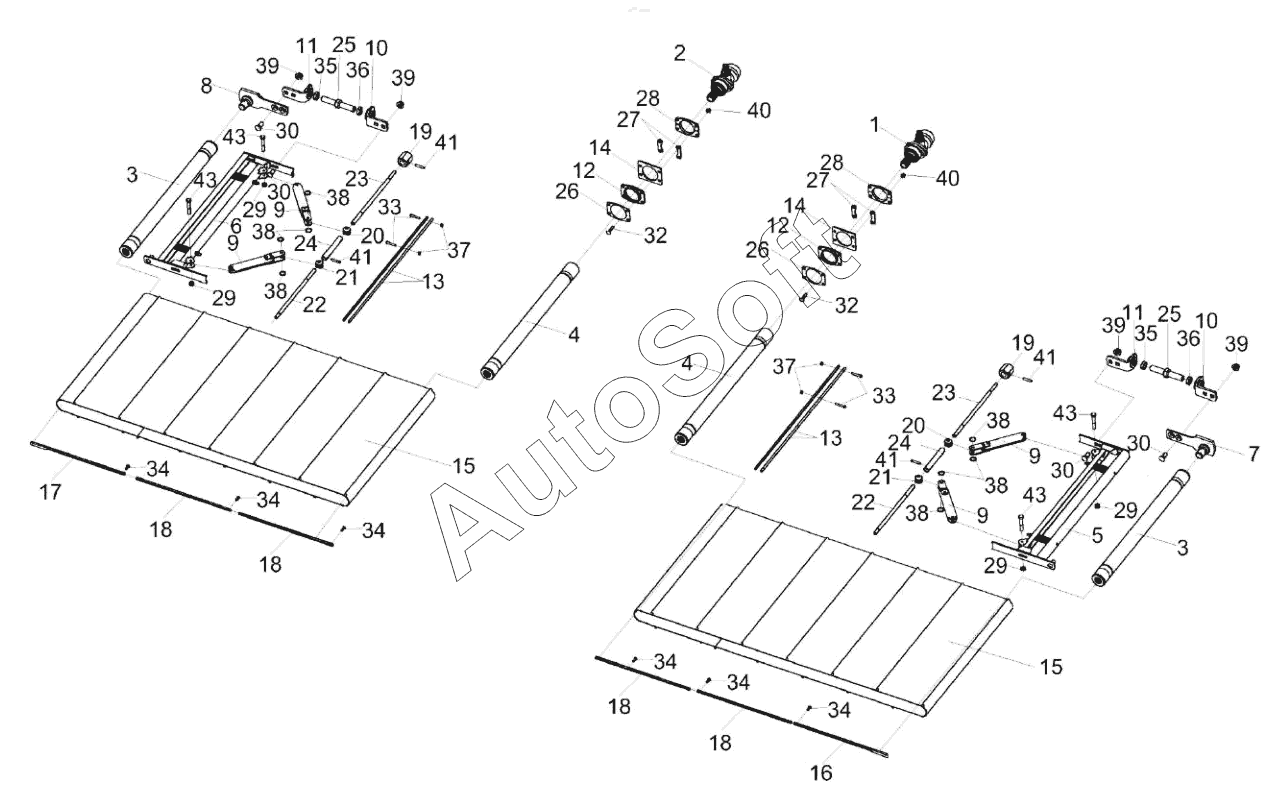

Каталог запасных частей к технике: Гомсельмаш ЖР-5 (2021). Установка транспортеров КС-150С-1502000А
КС-150C-1502000А
КС-150C-1502000А
1
2
3
3
4
4
5
6
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
30
30
30
30
32
32
33
33
34
34
34
34
34
34
35
35
36
36
37
37
38
38
38
38
38
38
39
39
39
39
40
40
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-150C-1502000А | К***А | Установка транспортеров | |
| 1 | К***0 | Привод транспортера | |
| 2 | К***1 | Привод транспортера | |
| 3 | К***0 | Ролик | |
| 4 | К***0 | Ролик | |
| 5 | К***0 | Механизм натяжения | |
| 6 | К***1 | Механизм натяжения | |
| 7 | К***0 | Направляющая | |
| 8 | К***1 | Направляющая | |
| 9 | К***А | Рычаг | |
| 10 | К***0 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | К***0 | Фланец | |
| 13 | Ж***0 | Планка | |
| 14 | К***2 | Накладка | |
| 15 | К***А | Лента транспортерная | |
| 16 | К***2 | Полоса | |
| 17 | К***1 | Полоса | |
| 18 | К***3 | Планка | |
| 19 | К***6 | Втулка | |
| 20 | К***8 | Втулка | |
| 21 | К***1 | Втулка | |
| 22 | К***3 | Ось | |
| 23 | К***4 | Ось | |
| 24 | К***7 | Труба | |
| 25 | Ж***4 | Винт | |
| 26 | К***1 | Прокладка | |
| 27 | К***5 | Пластина | |
| 28 | К***8 | Фланец | |
| 29 | П***5 | Гайка | |
| 30 | Б***6 | Болт | |
| 31 | Б***6 | Болт | |
| 32 | Б***2 | Болт | |
| 33 | В***3 | Винт | |
| 34 | В***5 | Винт | |
| 35 | Г***6 | Гайка М16-6G-2526 | |
| 36 | Г***6 | Гайка | |
| 37 | Г***7 | Гайка М5-6G-5927 | |
| 38 | К***0 | Кольцо В15-13940 | |
| 39 | Г***G | Гайка | |
| 40 | Г***G | Гайка | |
| 41 | Ш***0 | Штифт |
