Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Привод горизонтального шнека КЗК-10-0221100
41
41
28
29
29
30
30
31
32
33
34
35
36
36
36
37
38
38
38
38
39
39
39
40
40
27
42
43
45
46
47
48
49
50
51
52
53
54
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
26

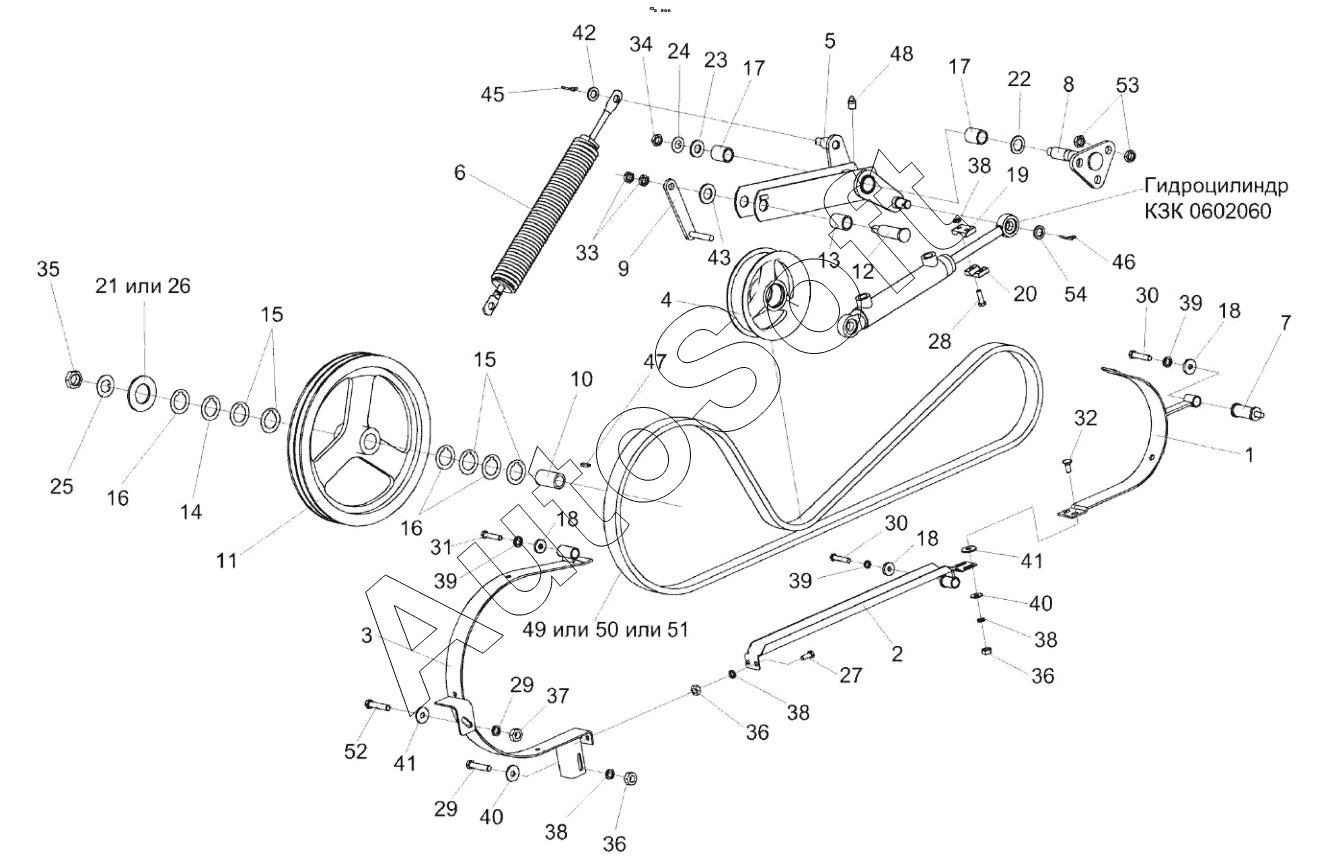

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0221100 | К***0 | Привод горизонтального шнека | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***Б | Ролик | |
| 5 | К***0 | Рычаг | |
| 6 | К***Б | Пружина | |
| 7 | К***0 | Переходник | |
| 8 | К***А | Опора | |
| 9 | К***0 | Подъемник | |
| 10 | К***1 | Ступица | |
| 11 | К***1 | Шкив | |
| 12 | К***А | Палец | |
| 13 | К***А | Втулка | |
| 14 | К***5 | Шайба регулировочная | |
| 15 | К***1 | Шайба регулировочная | |
| 16 | К***2 | Шайба регулировочная | |
| 17 | К***6 | Шайба | |
| 18 | К***7 | Шайба | |
| 19 | К***5 | Ограничитель | |
| 20 | К***1 | Ограничитель | |
| 21 | К***2 | Кольцо | |
| 22 | К***8 | Шайба регулировочная | |
| 23 | П***4 | Шайба | |
| 24 | П***5 | Шайба | |
| 25 | К***8 | Шайба | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт М8-6eх20-7796 | |
| 28 | Б***6 | Болт М8-6eх25-7796 | |
| 29 | Б***6 | Болт М8-6eх30-7796 | |
| 30 | Б***6 | Болт | |
| 31 | Б***6 | Болт | |
| 32 | Б***2 | Болт | |
| 33 | Г***6 | Гайка М16-6G-2526 | |
| 34 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 35 | Г***1 | Гайка | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба | |
| 42 | Ш***1 | Шайба С.16.01-11371 | |
| 43 | Ш***1 | Шайба С.24.01–11371 | |
| 44 | Ш***9 | Шайба 20.01-9649 | |
| 45 | Ш***7 | Шплинт 4х22-397 | |
| 46 | Ш***7 | Шплинт 5х32-397 | |
| 47 | Ш***0 | Шпонка | |
| 48 | М***3 | Масленка 1.2-19853 | |
| 49 | Р***a | Ремень | |
| 50 | Р***A | Ремень | |
| 51 | Р***A | Ремень | |
| 52 | Б***6 | Болт М10-6eх40-7796 | |
| 53 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 54 | Ш***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
