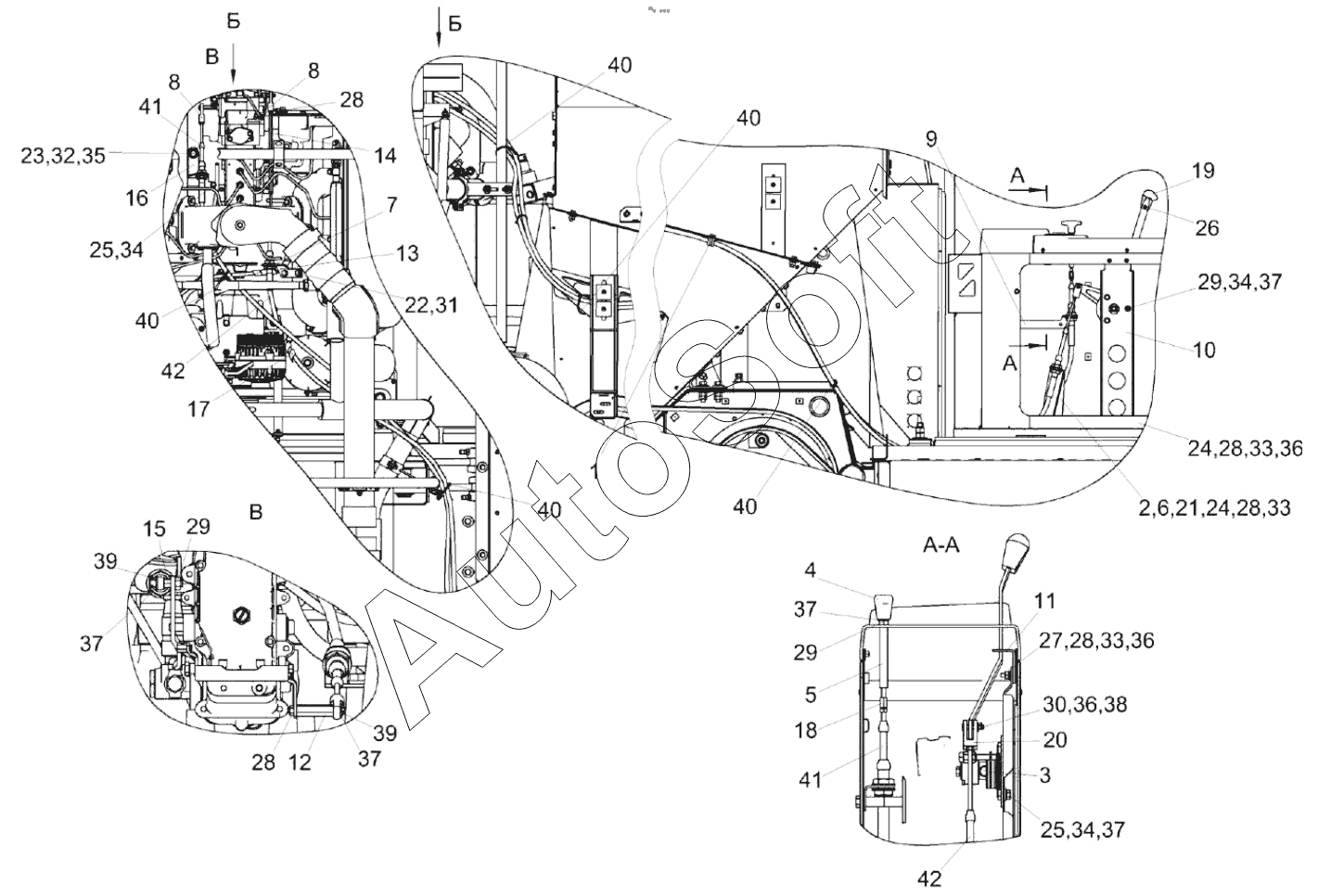

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Установка тросов управления двигателем КЗК-10-3-0119740
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
28
28
28
28
29
29
29
30
31
32
33
33
33
34
34
34
35
36
36
36
37
37
37
37
37
38
39
39
40
40
40
40
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0119740 | К***0 | Установка тросов управления двигателем | |
| 1 | К***1 | Хомут | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Привод подачи топлива | |
| 4 | У***0 | Ручка | |
| 5 | К***3 | Ось | |
| 6 | К***2 | Втулка | |
| 7 | К***9 | Оболочка | |
| 8 | К***1 | Вилка | |
| 9 | К***6 | Кронштейн | |
| 10 | К***4 | Стенка | |
| 11 | К***1 | Ограничитель | |
| 12 | К***1 | Ось | |
| 13 | К***1 | Кронштейн | |
| 14 | К***1 | Тяга | |
| 15 | К***2 | Ось | |
| 16 | К***6 | Кронштейн | |
| 17 | О***4 | Оплетка | |
| 18 | У***2 | Муфта | |
| 19 | У***5 | Рукоятка | |
| 20 | У***1 | Вилка | |
| 21 | У***2 | Втулка | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***8 | Болт М6-6eх16-7798 | |
| 25 | Б***6 | Болт М8-6eх16-7796 | |
| 26 | В***5 | Винт | |
| 27 | В***5 | Винт | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | О***0 | Ось | |
| 31 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 14Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 35 | Ш***1 | Шайба C.14.01-11371 | |
| 36 | Ш***1 | Шайба C.6.01-11371 | |
| 37 | Ш***1 | Шайба | |
| 38 | Ш***7 | Шплинт 1,6х16-397 | |
| 39 | Ш***7 | Шплинт 2х12-397 | |
| 40 | 2***2 | Лента стяжная | |
| 41 | 1***0 | Трос дистанционного управления | |
| 42 | 1***0 | Трос дистанционного управления |
