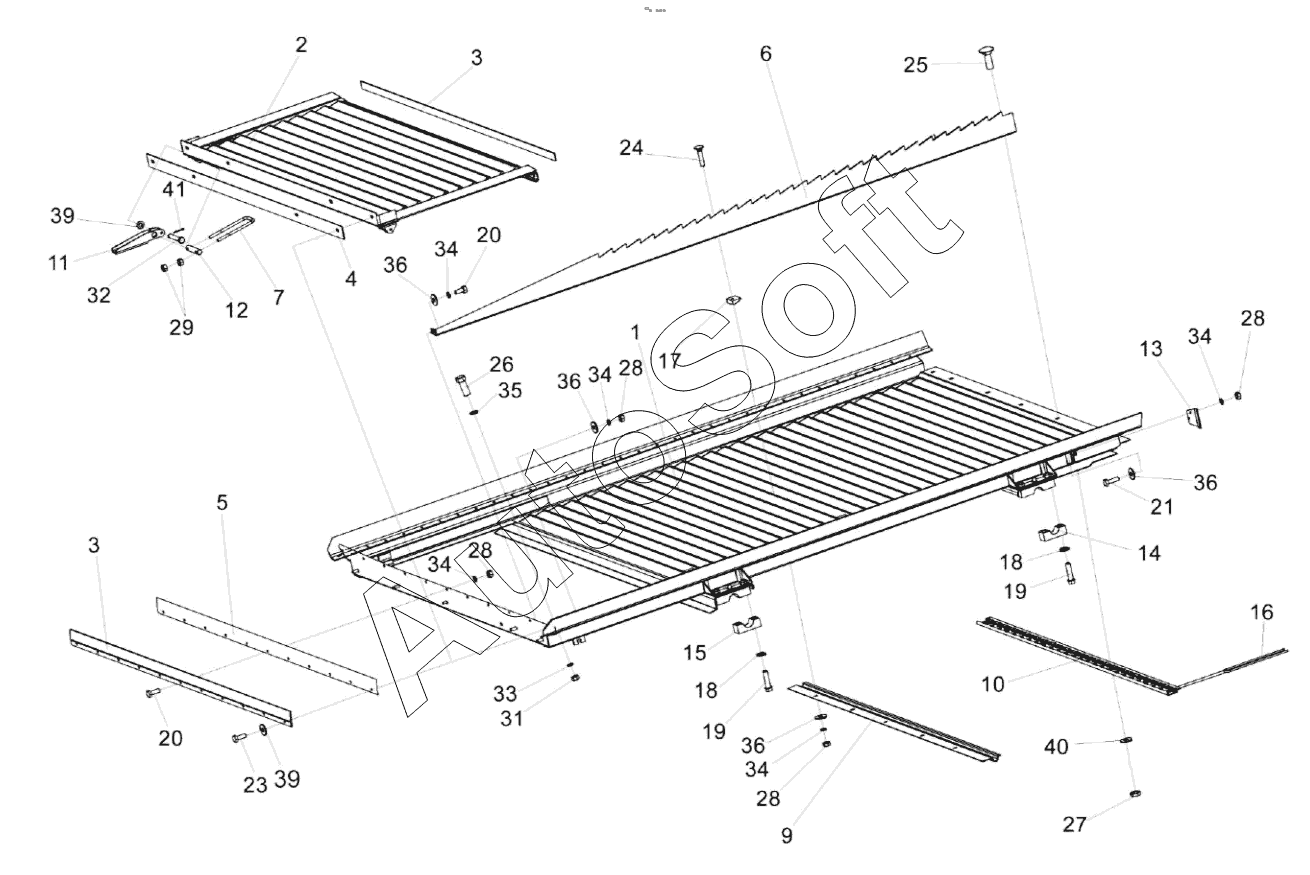

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Доска стрясная КЗК-10-0280000
28
28
28
28
18
18
19
19
20
20
21
23
24
25
26
27
17
29
31
32
33
34
34
34
34
34
35
36
36
36
36
39
39
40
41
9
1
2
3
3
4
5
6
6
7
10
11
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0280000 | К***0 | Доска стрясная | |
| КЗК-10-0280030 | К***0 | Решетка пальцевая | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Надставка | |
| 3 | К***2 | Уплотнение | |
| 4 | К***1 | Уплотнение | |
| 5 | К***1 | Прижим | |
| 6 | К***А | Гребень | |
| 6 | К***1 | Гребень | |
| 7 | К***6 | Скоба | |
| 8 | К***1 | Прокладка | |
| 9 | К***3 | Жесткость | |
| 10 | К***3 | Обойма | |
| 11 | К***Б | Рукоятка | |
| 12 | К***А | Ось | |
| 13 | К***А | Экран | |
| 14 | К***1 | Крышка | |
| 14 | К***А | Крышка | |
| 15 | К***1 | Крышка | |
| 15 | К***1 | Крышка | |
| 16 | К***3 | Палец | |
| 17 | К***1 | Клин | |
| 18 | К***1 | Шайба | |
| 19 | У***5 | Болт | |
| 20 | Б***8 | Болт М6-6ех12-7798 | |
| 21 | Б***8 | Болт М6-6ех16-7798 | |
| 22 | Б***8 | Болт М6-6ех20-7798 | |
| 23 | Б***8 | Болт М6-6ех25-7798 | |
| 24 | Б***2 | Болт | |
| 25 | Б***2 | Болт М10-6ех25-7802 | |
| 26 | В***3 | Винт | |
| 27 | Г***6 | Гайка М10-6G-2526 | |
| 28 | Г***5 | Гайка М6-6G-5915 | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Г***7 | Гайка М5-6G-5927 | |
| 32 | О***0 | Ось | |
| 33 | Ш***2 | Шайба 5Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***8 | Шайба | |
| 39 | Ш***1 | Шайба С.6.01-11371 | |
| 40 | Ш***1 | Шайба С.10.01-11371 | |
| 41 | Ш***7 | Шплинт 1,6х12-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
