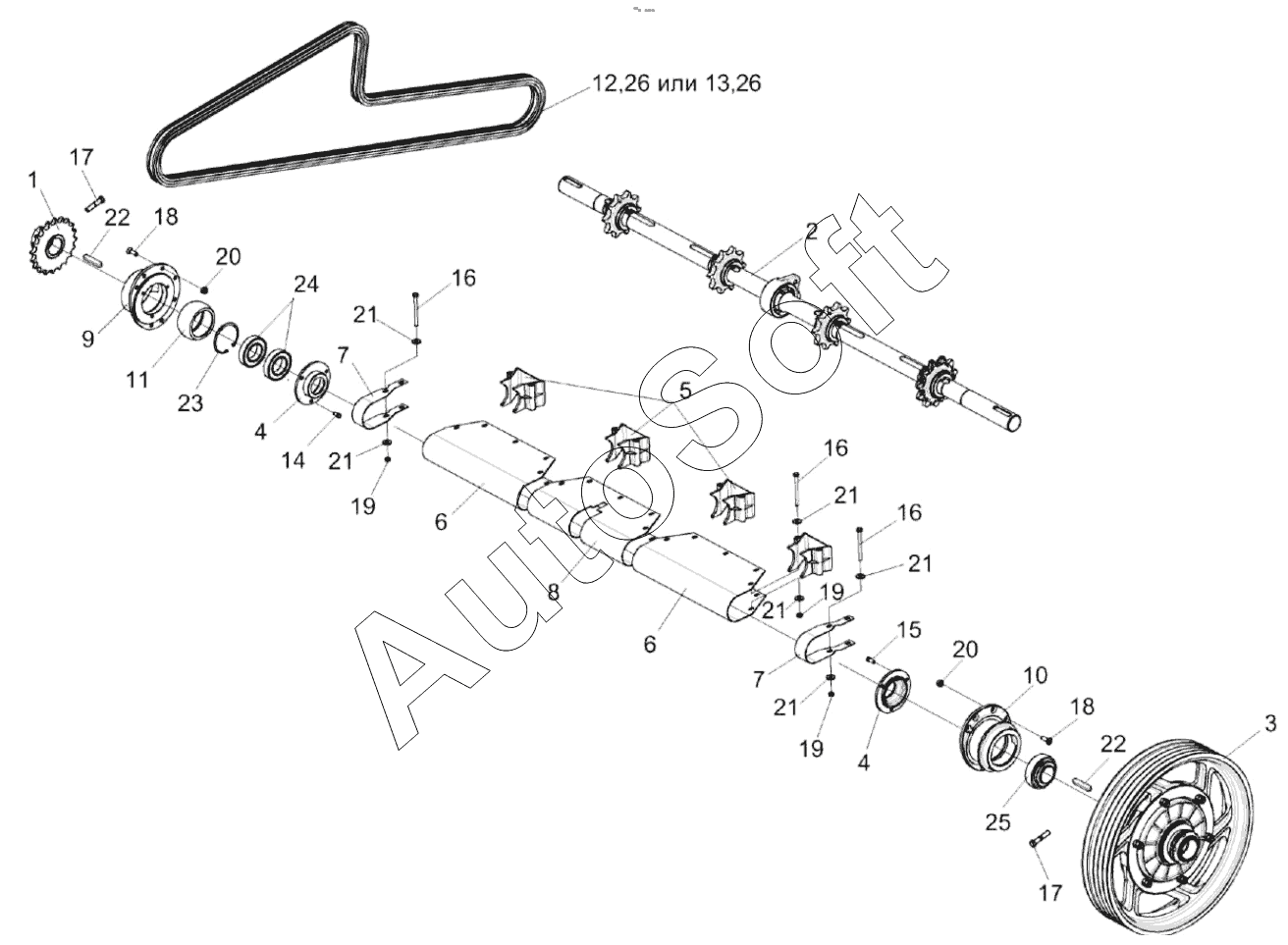

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Установка вала верхнего КЗК-12-1823000
12
26
26
25
24
23
22
22
21
21
21
21
21
21
20
20
19
19
19
18
18
17
17
16
16
16
15
14
13
11
10
9
8
7
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1813010 | К***0 | Корпус | |
| КЗК-12-1813020 | К***0 | Корпус | |
| КЗК-12-1820000-02 | К***2 | Камера наклонная | |
| 1 | К***0 | Блок звездочек | |
| 2 | К***0 | Вал верхний | |
| 3 | К***0 | Муфта предохранительная | |
| 4 | К***1 | Крышка | |
| 5 | К***1 | Корпус | |
| 6 | К***9 | Кожух | |
| 7 | К***1 | Кожух | |
| 8 | К***1 | Кожух | |
| 9 | К***2 | Корпус | |
| 10 | К***3 | Корпус | |
| 11 | К***4 | Втулка | |
| 12 | Ц***3 | Цепь | |
| 13 | Ц***6 | Цепь | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт | |
| 18 | В***1 | Винт | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***0 | Гайка | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***0 | Шпонка | |
| 23 | К***3 | Кольцо | |
| 24 | П***2 | Подшипник | |
| 25 | П***7 | Подшипник | |
| 26 | 1***6 | Звено соединительное |
