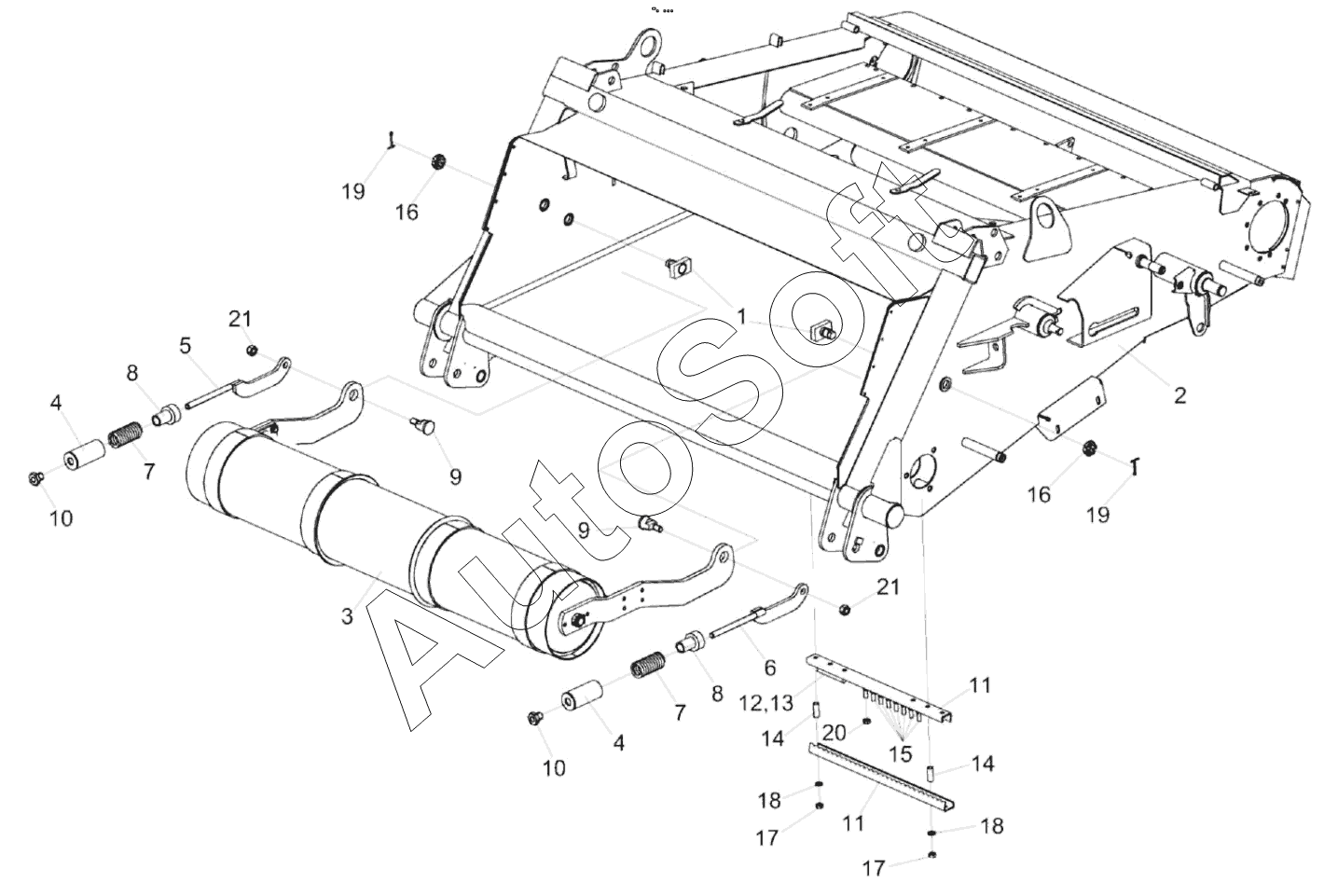

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Установка вала нижнего КЗК-12-1836000Б
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
11
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810100 | К***0 | Установка запасных частей | |
| КЗК-12-1820000-02 | К***2 | Камера наклонная | |
| 1 | К***0 | Упор | |
| 2 | К***1 | Рама | |
| 3 | К***Б | Вал нижний | |
| 4 | К***А | Упор | |
| 5 | К***0 | Тяга | |
| 6 | К***1 | Тяга | |
| 7 | К***А | Пружина | |
| 8 | К***1 | Втулка | |
| 9 | К***5 | Ось | |
| 10 | К***6 | Гайка | |
| 11 | К***1 | Гребенка | |
| 12 | К***5 | Шплинт изогнутый | |
| 13 | К***1 | Шплинт изогнутый | |
| 14 | К***5 | Втулка | |
| 15 | Б***6 | Болт М10-6eх20-7796 | |
| 16 | Г***6 | Гайка М24х2-6G-2526 | |
| 17 | Г***5 | Гайка М10-6G-5915 | |
| 18 | Ш***1 | Шайба C.10.01-11371 | |
| 19 | Ш***7 | Шплинт 5х45-397 | |
| 20 | Г***0 | Гайка | |
| 21 | Г***5 | Гайка |
