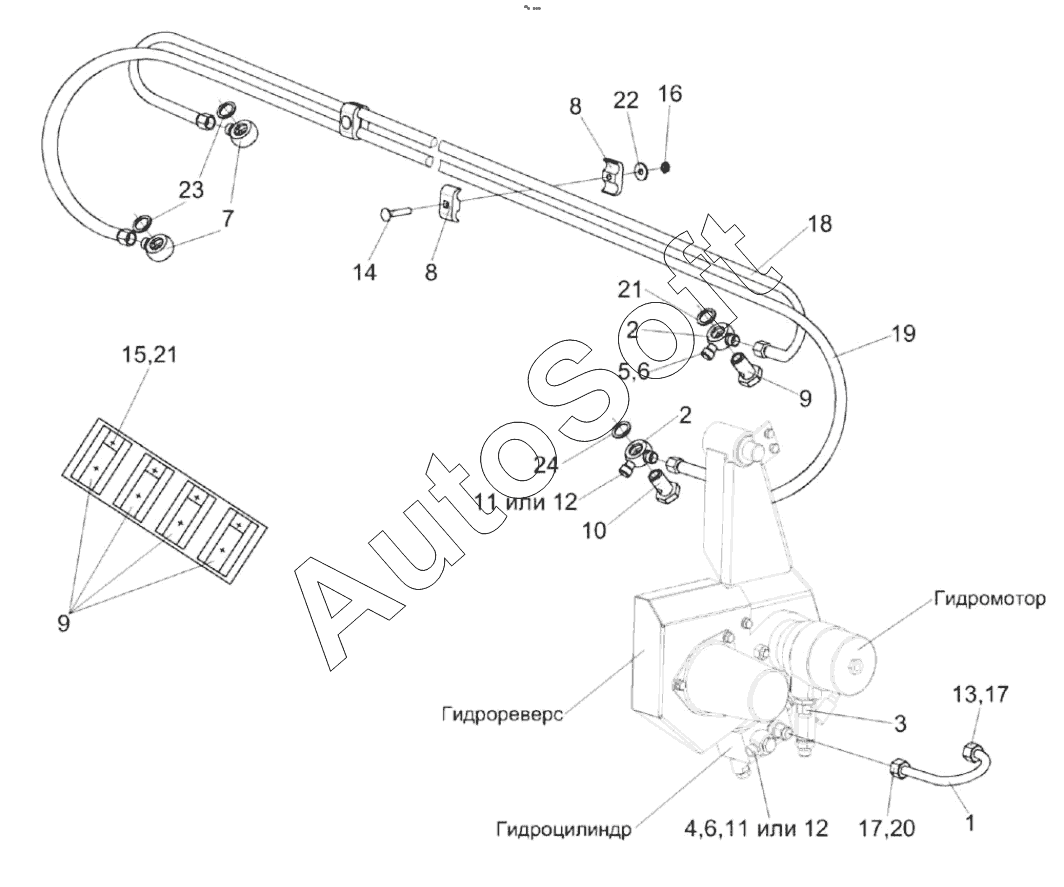

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Система гидравлическая камеры наклонной КЗК-12-1790000А-01
11
11
24
23
22
21
21
20
19
18
17
17
16
15
14
13
12
12
10
9
9
8
8
7
6
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1790020 | К***0 | Пакет рукавов | |
| КЗК-12-1790000А-01 | К***1 | Система гидравлическая камеры наклонной | |
| КЗК-12-1790100Б | К***Б | Трубопровод | |
| 1 | К***2 | Труба | |
| 2 | К***0 | Тройник поворотный | |
| 3 | У***0 | Угольник | |
| 4 | П***2 | Ниппель | |
| 5 | П***А | Штуцер | |
| 6 | П***А | Штуцер | |
| 7 | К***6 | Штуцер | |
| 8 | К***1 | Брус | |
| 9 | К***2 | Держатель | |
| 10 | П***7 | Болт поворотного угольника | |
| 11 | З***1 | Заглушка | |
| 12 | 1***3 | Заглушка | |
| 13 | З***2 | Заглушка | |
| 14 | Б***2 | Болт | |
| 15 | В***3 | Винт В.М6-6ех12-17473 | |
| 16 | Г***6 | Гайка | |
| 17 | Г***X | Гайка накидная | |
| 18 | Р***0 | Рукав высокого давления | |
| 19 | Р***0 | Рукав высокого давления | |
| 20 | К***X | Кольцо | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***8 | Шайба | |
| 23 | К***3 | Кольцо 017-021-25-2-2-18829/9833 | |
| 24 | П***8 | Прокладка 20 М1-23358 |
