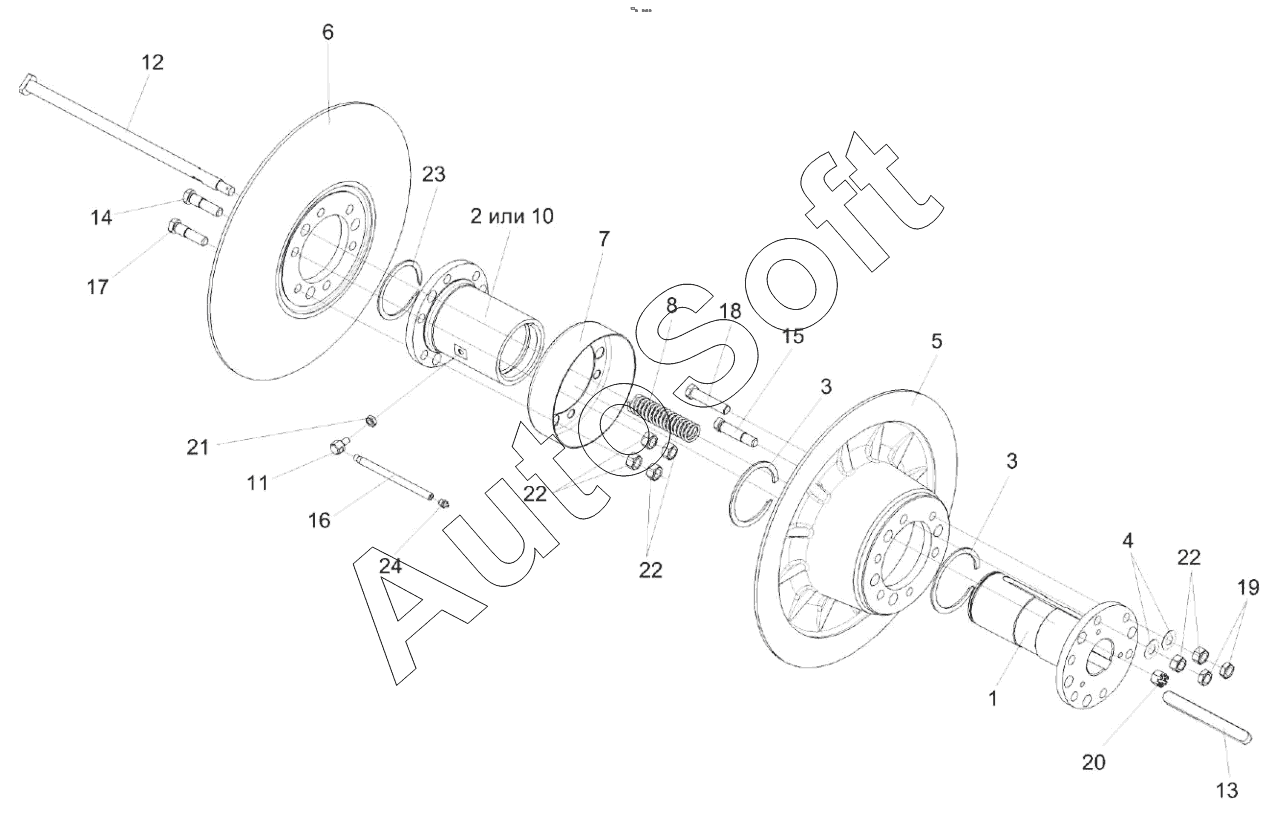

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Вариатор барабана КЗК 0108100-01
1
2
2
3
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 0108100-01 | К***1 | Вариатор барабана | |
| КЗК 0108110 | К***0 | Блок приводной | |
| РСМ 10.01.15.150Б | Р***Б | Диск подвижный | |
| 1 | К***4 | Ступица | |
| 2 | Р***0 | Ступица | |
| 3 | К***1 | Кольцо | |
| 4 | К***2 | Шайба | |
| 5 | Р***В | Диск | |
| 6 | Р***Г | Диск | |
| 7 | Р***6 | Кожух | |
| 8 | Р***5 | Пружина | |
| 10 | Р***А | Ступица | |
| 11 | Р***3 | Переходник | |
| 12 | К***7 | Болт | |
| 13 | Р***7 | Шпонка | |
| 14 | Р***8 | Болт | |
| 15 | Р***2 | Болт | |
| 16 | 4***3 | Трубка | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт | |
| 19 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 20 | Г***8 | Гайка | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Г***5 | Гайка | |
| 23 | К***0 | Кольцо | |
| 24 | М***3 | Масленка 1.3-19853 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
