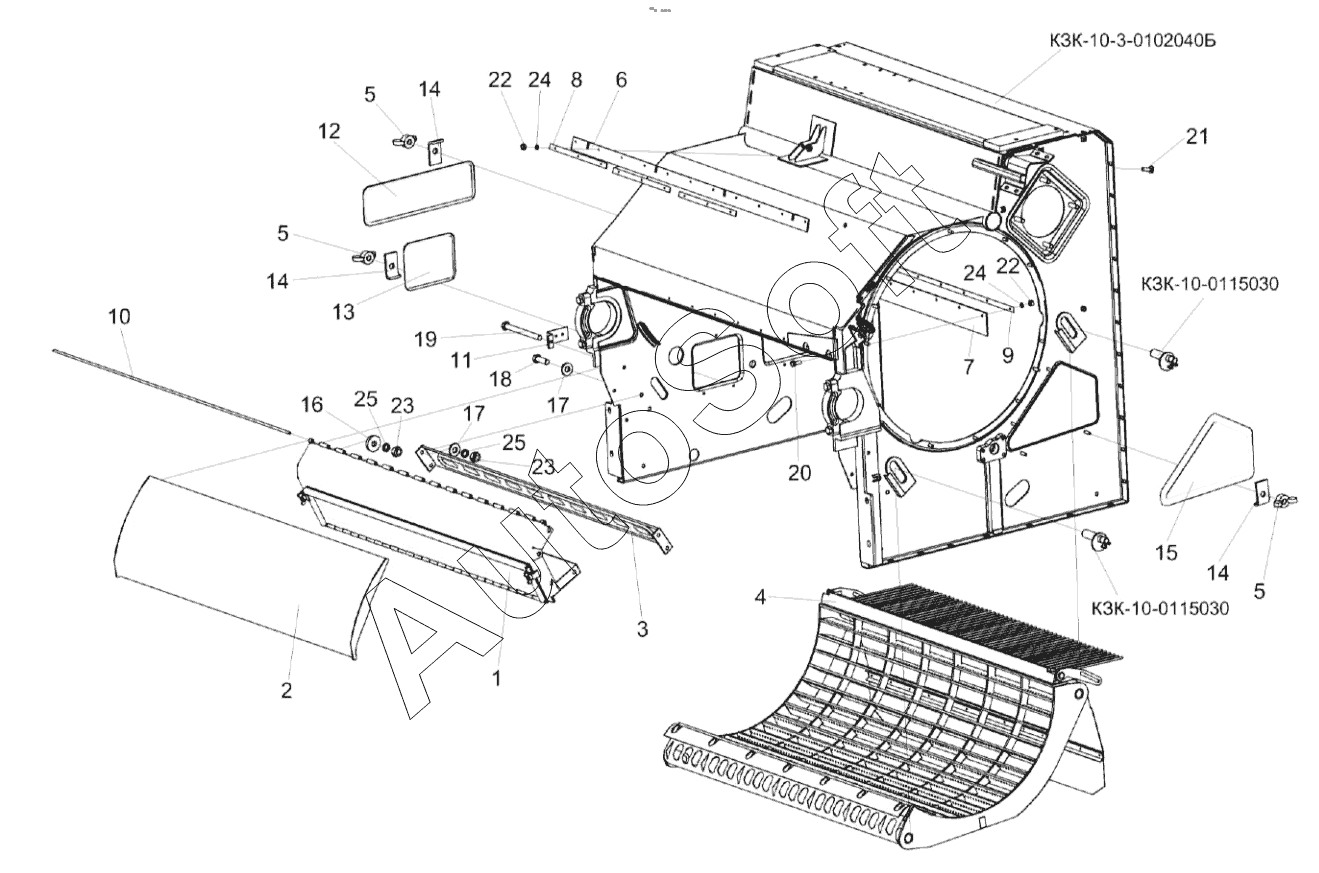

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Аппарат молотильный КЗК-10-6-0102000 (установка камнеуловителя и подбарабанья)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-6-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Камнеуловитель | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щит | |
| 4 | К***1 | Подбарабанье | |
| 5 | К***0 | Гайка-барашек | |
| 6 | К***2 | Отсекатель | |
| 7 | К***3 | Пластина | |
| 8 | К***1 | Планка | |
| 9 | К***2 | Планка | |
| 10 | К***6 | Ось | |
| 11 | К***5 | Кронштейн | |
| 12 | К***5 | Крышка | |
| 13 | К***7 | Крышка | |
| 14 | К***4 | Прижим | |
| 15 | К***5 | Крышка | |
| 16 | К***1 | Шайба | |
| 17 | К***5 | Шайба | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***6 | Болт М10-6ех105-7796 | |
| 20 | Б***8 | Болт М6-6ех16-7798 | |
| 21 | Б***2 | Болт | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т 65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
