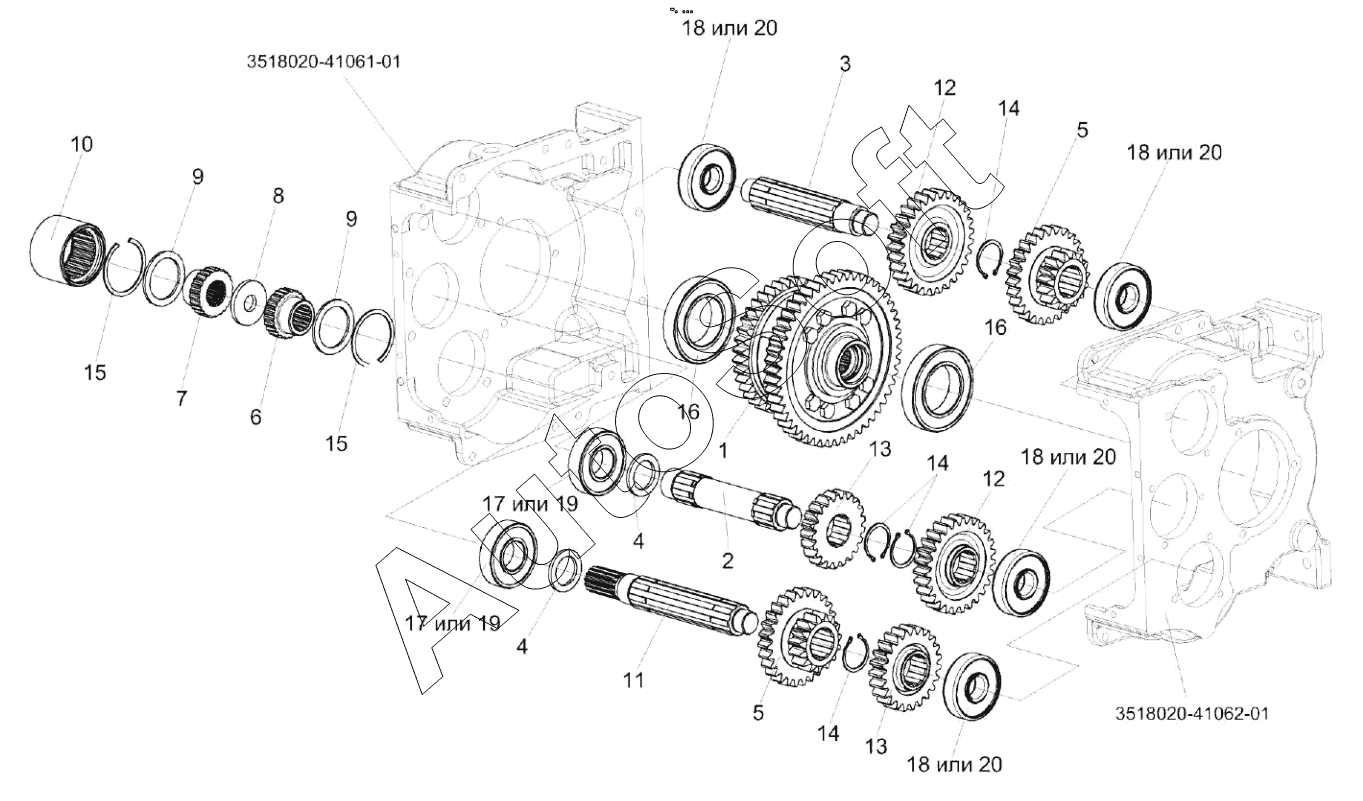

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2021). Коробка передач КЗК-12-0107530 (валы, шестерни)
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
14
14
15
15
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107530 | К***0 | Коробка передач | |
| 1 | К***0 | Дифференциал | |
| 2 | К***3 | Вал | |
| 3 | К***2 | Вал | |
| 4 | 3***9 | Кольцо распорное | |
| 5 | К***4 | Блок шестерен | |
| 6 | 3***2 | Полумуфта первичного вала | |
| 7 | 3***3 | Полумуфта гидромотора | |
| 8 | 3***4 | Кольцо полумуфты гидромотора | |
| 9 | 3***5 | Кольцо дистанционное полумуфты | |
| 10 | 3***6 | Втулка шлицевая полумуфты | |
| 11 | К***1 | Вал | |
| 12 | К***5 | Шестерня | |
| 13 | К***6 | Шестерня | |
| 14 | К***2 | Кольцо В50-13942 | |
| 15 | К***3 | Кольцо | |
| 16 | П***8 | Подшипник 215-8338 | |
| 17 | П***2 | Подшипник | |
| 17 | П***E | Подшипник | |
| 17 | П***J | Подшипник | |
| 17 | П***W | Подшипник | |
| 18 | П***7 | Подшипник | |
| 18 | П***1 | Подшипник | |
| 19 | П***2 | Подшипник | |
| 19 | П***E | Подшипник | |
| 19 | П***J | Подшипник | |
| 19 | П***W | Подшипник | |
| 20 | П***7 | Подшипник | |
| 20 | П***1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
