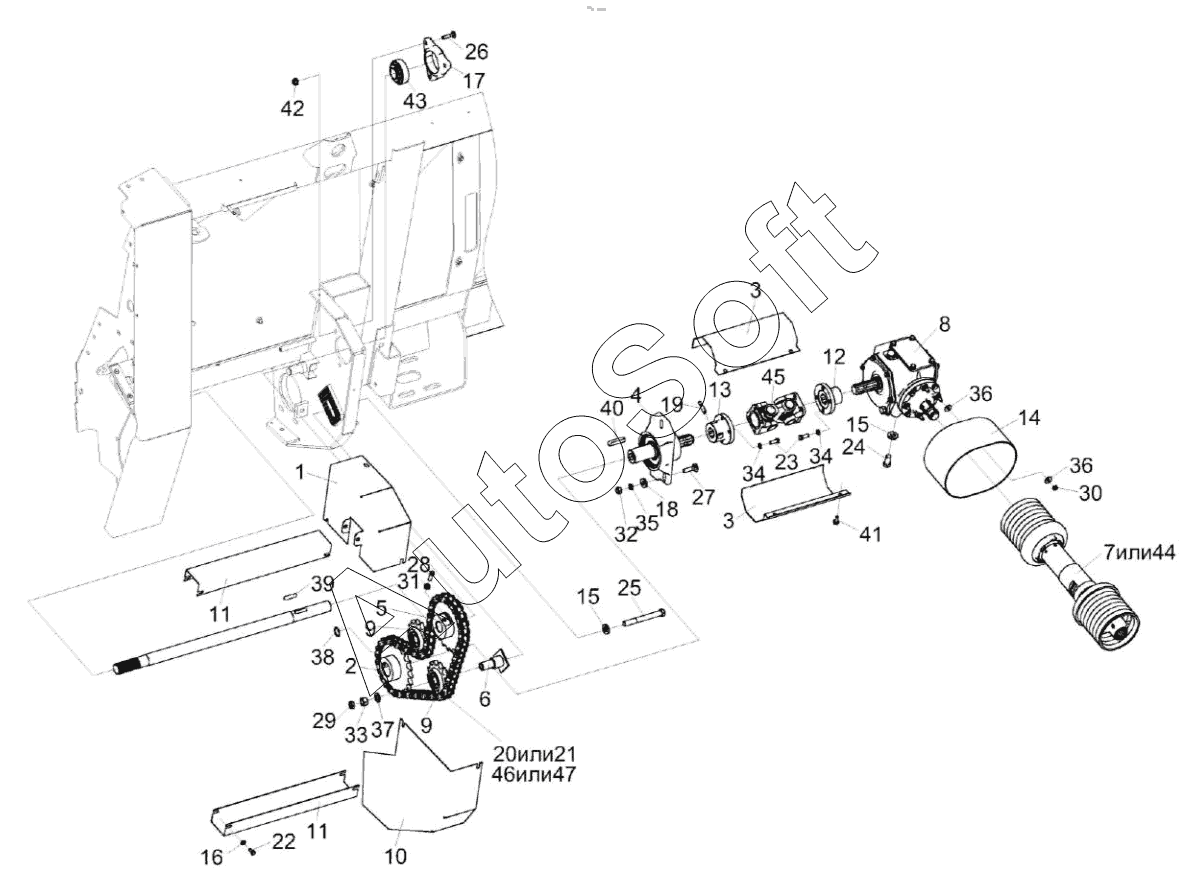

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2021). Подборщик КВК-1-0900010
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | К***0 | Подборщик | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Звездочка сварная | |
| 3 | К***0 | Кожух | |
| 4 | К***Б | Контрпривод | |
| 5 | К***0 | Звездочка сварная | |
| 6 | К***0 | Ось | |
| 7 | К***0 | Вал карданный телескопический | |
| 8 | К***0 | Редуктор | |
| 9 | П***0 | Звездочка в сборе | |
| 10 | К***4 | Кожух | |
| 11 | К***А | Щиток | |
| 12 | К***1 | Фланец | |
| 13 | К***2 | Фланец | |
| 14 | К***1 | Кожух | |
| 15 | К***7 | Шайба | |
| 16 | К***5 | Шайба | |
| 17 | К***А | Корпус подшипника | |
| 18 | П***А | Шайба | |
| 19 | П***5 | Фиксатор | |
| 20 | Ц***7 | Цепь | |
| 21 | Ц***1 | Цепь шагом | |
| 22 | Б***6 | Болт М8-6eх16-7796 | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Б***2 | Болт | |
| 27 | Б***2 | Болт | |
| 28 | В***5 | Винт | |
| 29 | Г***6 | Гайка М16-6G-2526 | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Г***5 | Гайка М10-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***5 | Гайка М16-6G-5915 | |
| 34 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 36 | Ш***8 | Шайба | |
| 37 | Ш***1 | Шайба | |
| 38 | К***0 | Кольцо В25-13940 | |
| 39 | Ш***0 | Шпонка | |
| 40 | Ш***0 | Шпонка | |
| 41 | Б***G | Болт | |
| 42 | Г***G | Гайка | |
| 43 | П***7 | Подшипник 1680207С17 | |
| 44 | 1***a | Вал карданный | |
| 45 | Г***4 | Шарнир | |
| 46 | З***е | Звено соединительное | |
| 47 | З***6 | Звено соединительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
